Nejedlého 19-23, Bratislava

1. Bytový dom na Nejedlého 19,21,23 v Bratislave

2. Bytový dom na Nejedlého 19,21,23 v Dúbravke

3. Bytový dom na Nejedlého 19,21,23 v Bratislave

4. Bytový dom na Nejedlého 19,21,23 v Dúbravke

5. Bytový dom Nejedlého 19,21,23, Bratislava

6. Bytový dom Nejedlého 19,21,23, Dúbravka

1. Na jednotlivých poschodiach prechádza HDV cez stupačkovú svorkovnicu, z ktorej sú napojené ističe pred elektromermi pre jednotlivé byty

2. Vodorovnú časť HDV sme viedli v pevných rúrkach

3. Popod schody do hlavnej domovej skrine HDS umiestnenej na výťahovej šachte

4. HDV prechádza najprv cez hlavný istič (deión) vľavo kvôli možnosti vypnúť celé HDV v prípade požiaru alebo poruchy

5. HDV na prízemí prechádza cez výkonový vypínač, ktorý slúži na vypnutie celého vchodu od elektriny

6. HDV na vrchnom podlaží

7. Skriňa HDS s novým HDV

8. HDV prechádza bez prerušenia cez stupačkovú svorkovnicu

9. HDV prechádza bez prerušenia cez stupačkovú svorkovnicu

10. HDV prechádza bez prerušenia cez stupačkovú svorkovnicu

11. HDV prechádza bez prerušenia cez stupačkovú svorkovnicu

12. HDV na vrchnom podlaží

1. Hrubá prepäťová ochrana v nemeranej časti rozvodu pripojená k HDV

2. Stredné prepäťovky pre výťah a nebytový priestor (meraná časť rozvodu)

3. Prepäťovky po zakrytovaní plechom

4. Umiestnenie strednej prepäťovej ochrany pre výťah, nad ňou je ekvipotenciálna prípojnica hlavného pospojovania

5. Stredné prepäťové ochrany pre jednotlivé byty v skrini JOP, pod nimi je ekvipotenciálna prípojnica hlavného pospojovania

1. Prívody pre byty sme viedli v plastových lištách

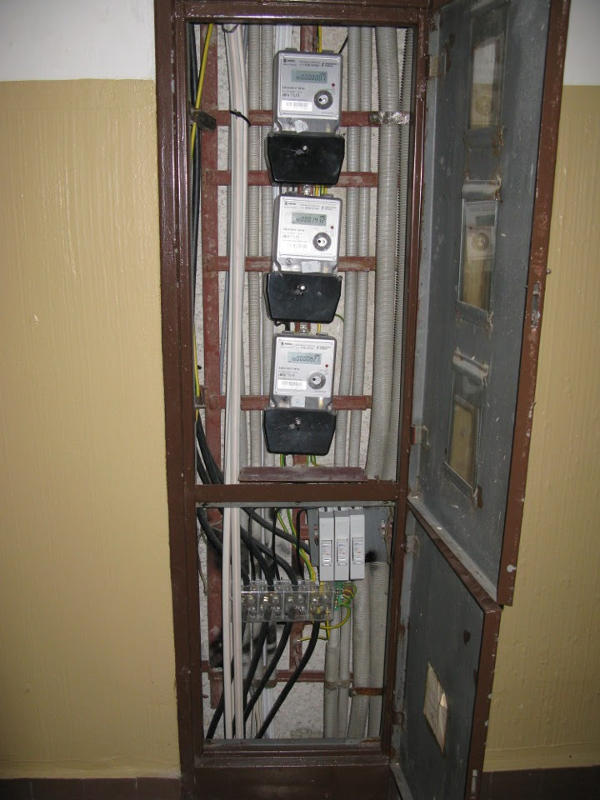

1. Všetky elektromery sme nanovo vykáblovali medenými vodičmi

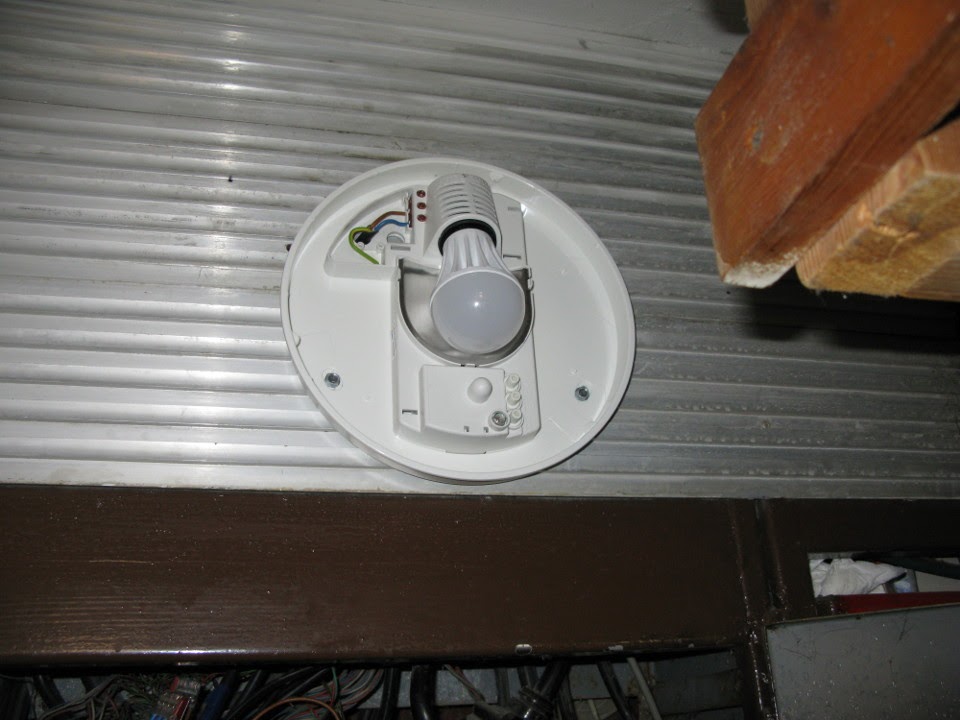

1. Otvorené svietidlo RS 16 L s LED žiarovkou namontované na skrini JOP

1. LED núdzové svietidlo EATON so 120 minútovou autonómnosťou

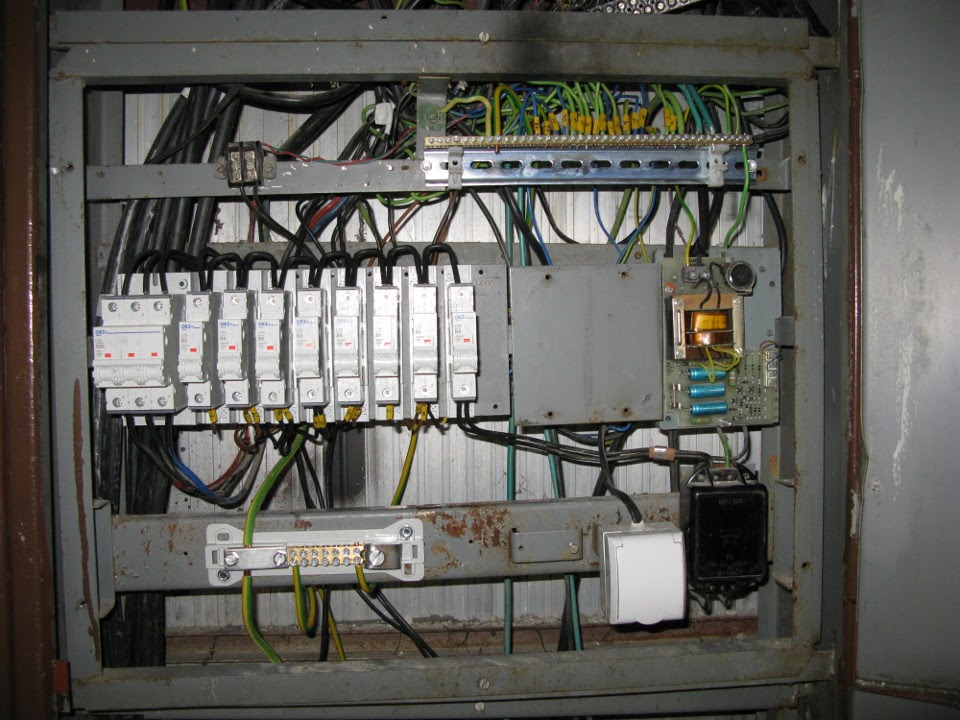

1. Pôvodné ističe a poistky boli nahradené ističmi v prevlečných krytoch, pod ističmi je ekvipotenciiálna prípojnica hlavného pospojovania

2. Nulovacia svorkovnica bola takisto vymenená a nulové vodiče označené podľa príslušnosti k jednotlivým okruhom

3. Zakrytovaný rozvádzač RSP

4. JOP-ka po rekonštrukcii rozvádzača RSP
