Karola Adlera 26-36, Bratislava

1. Časť bytového domu na ulici K. Adlera v Dúbravke. V dome sme zrekonštruovali elektroinštaláciu spoločných priestorov.

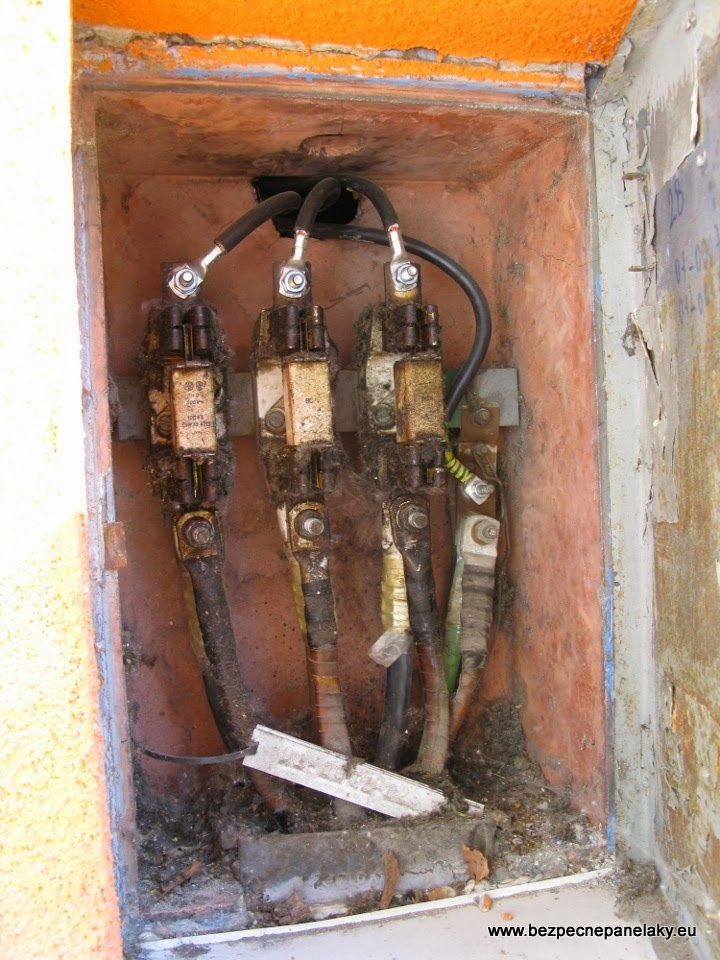

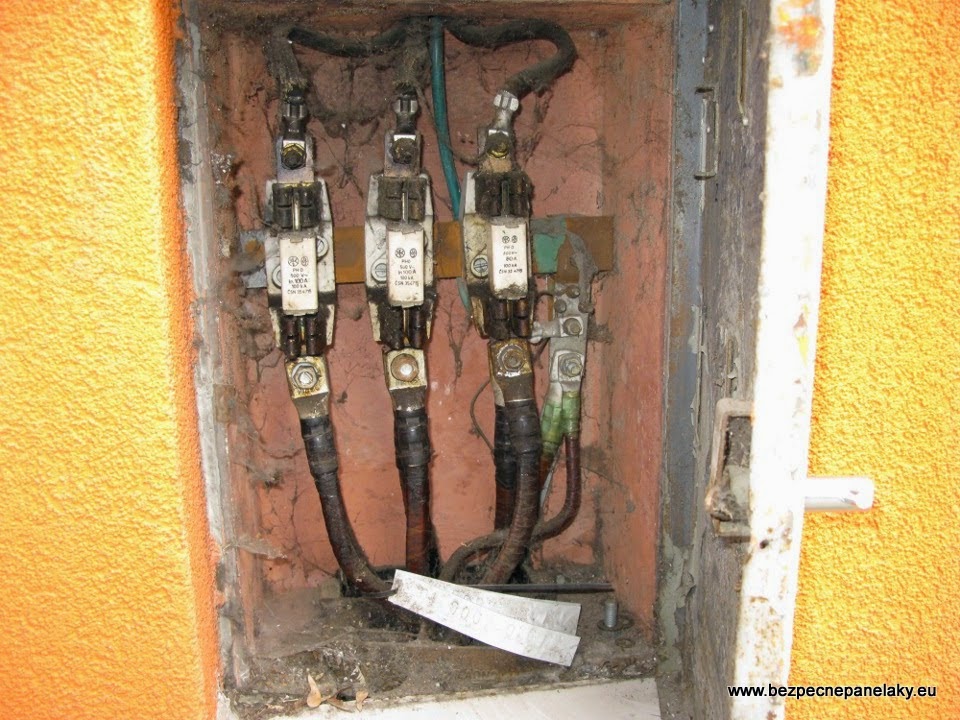

1. Skrinka RIS s pôvodným starým prívodom pre 1 vchod bytového domu. Hliníkové vodiče s textilnou izoláciou sme nahradili jednožilovými medenými káblami.

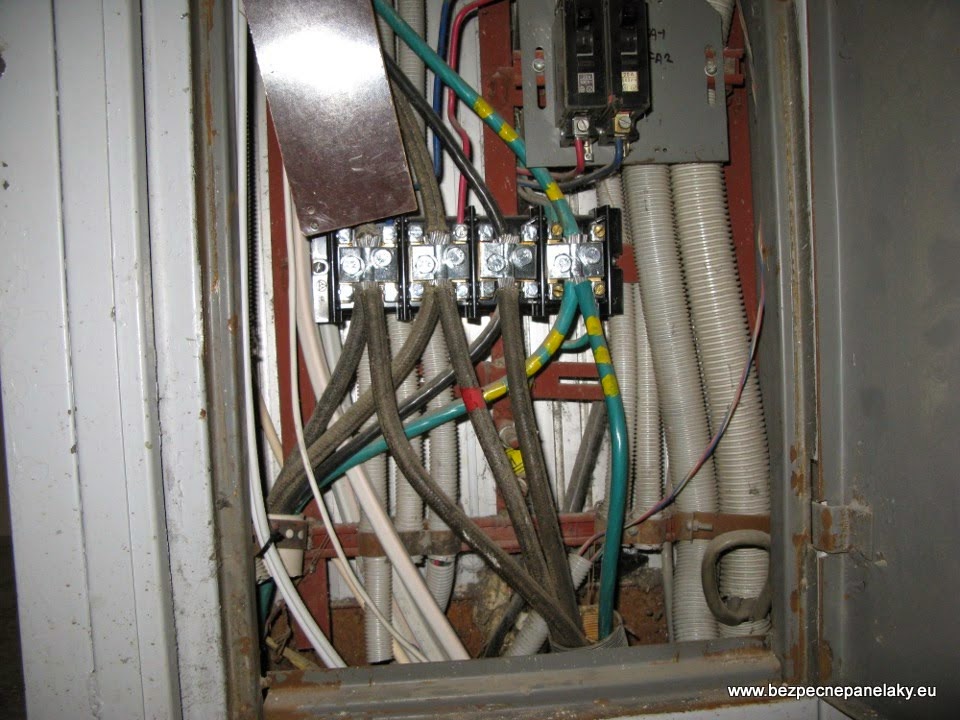

2. Pôvodné hlavné domové vedenie HDV s fázovými vodičmi s textilnou izoláciou

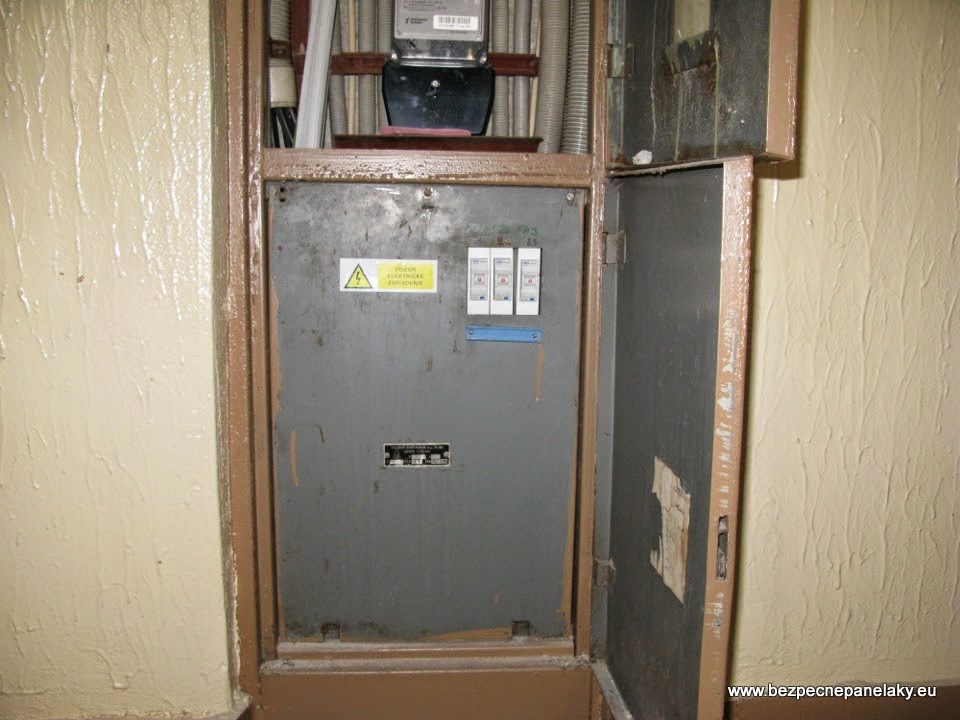

3. Zakrytovaná spodná časť rozvádzača po rekonštrukcii

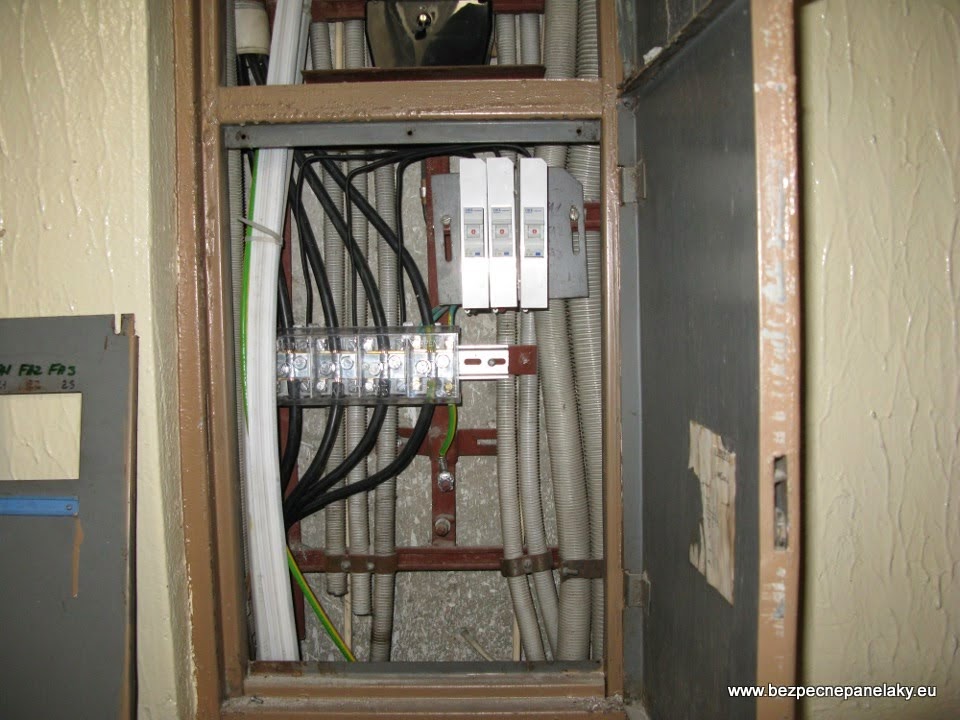

4. Nové HDV s novou stupačkovou svorkovnicou s krytom, nové bytové ističe pred elektromermi s prevlečnými krytmi

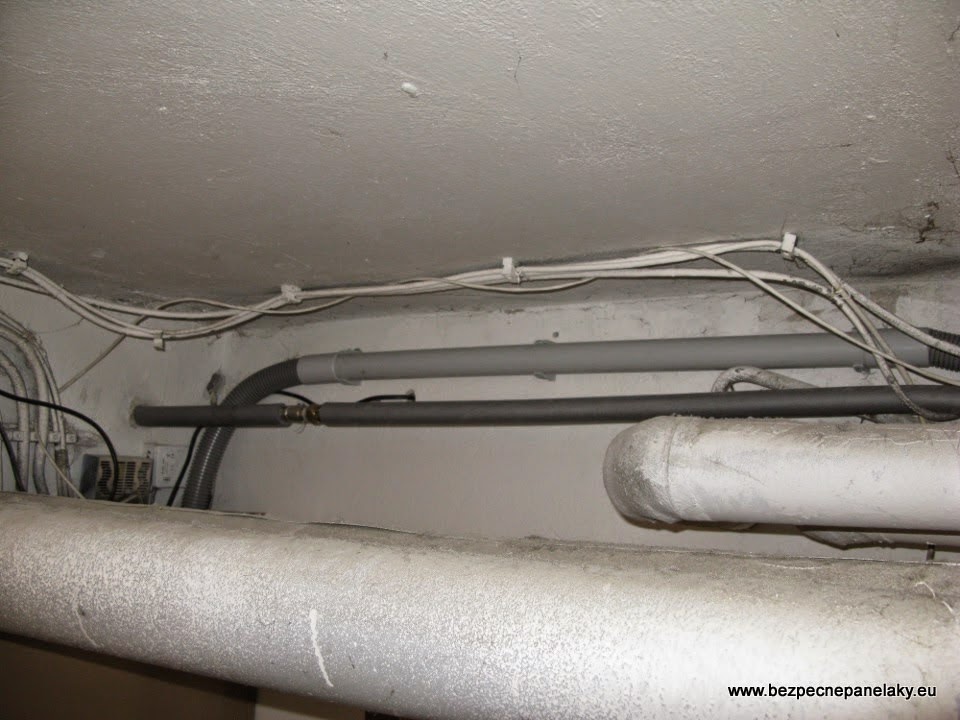

5. Nové HDV sme viedli v pevných rúrkach

6. Nové HDV vychádzajúce zo skrinky RIS

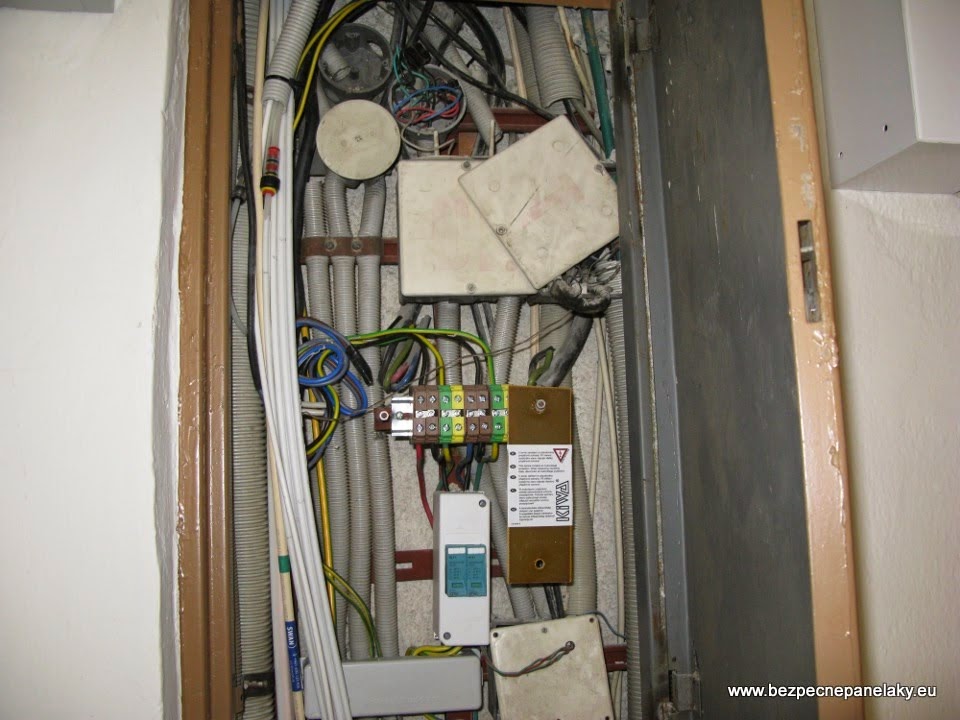

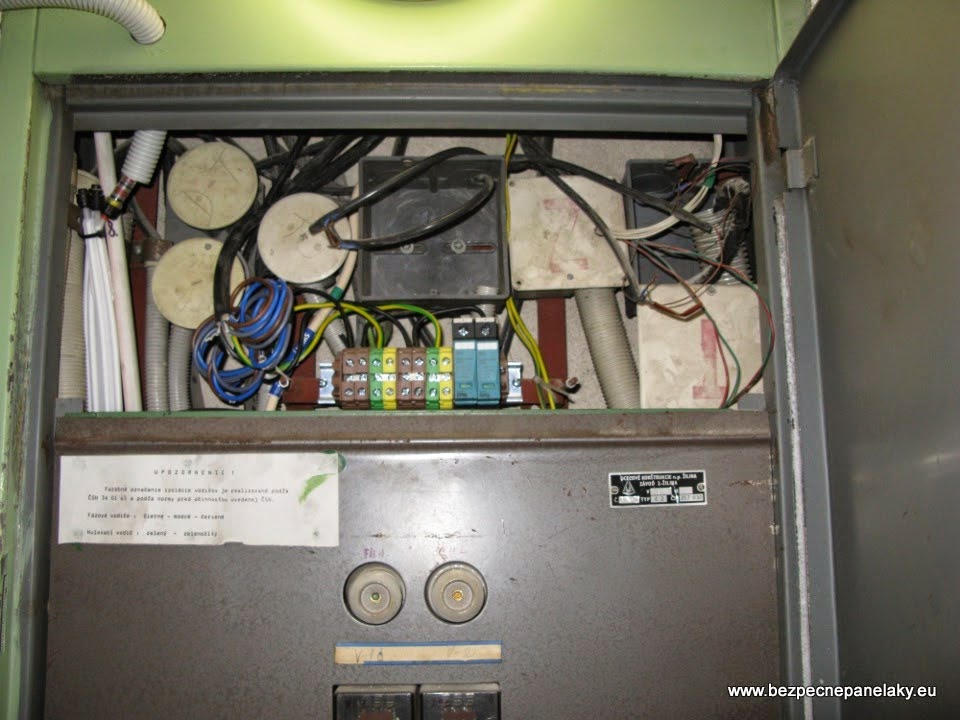

1. Prepäťové ochrany triedy 2 chrániace byty umiestnené v JOP skrini v blízkosti radových svoriek s bytovými prívodmi

2. V JOP skriniach na najvyššom podlaží sme museli umiestniť prepäťové ochrany triedy 2 až do úplne hornej časti rozvádzača JOP

3. Umiestnenie stredných prepäťových ochrán v JOP skrini na najvyššom podlaží

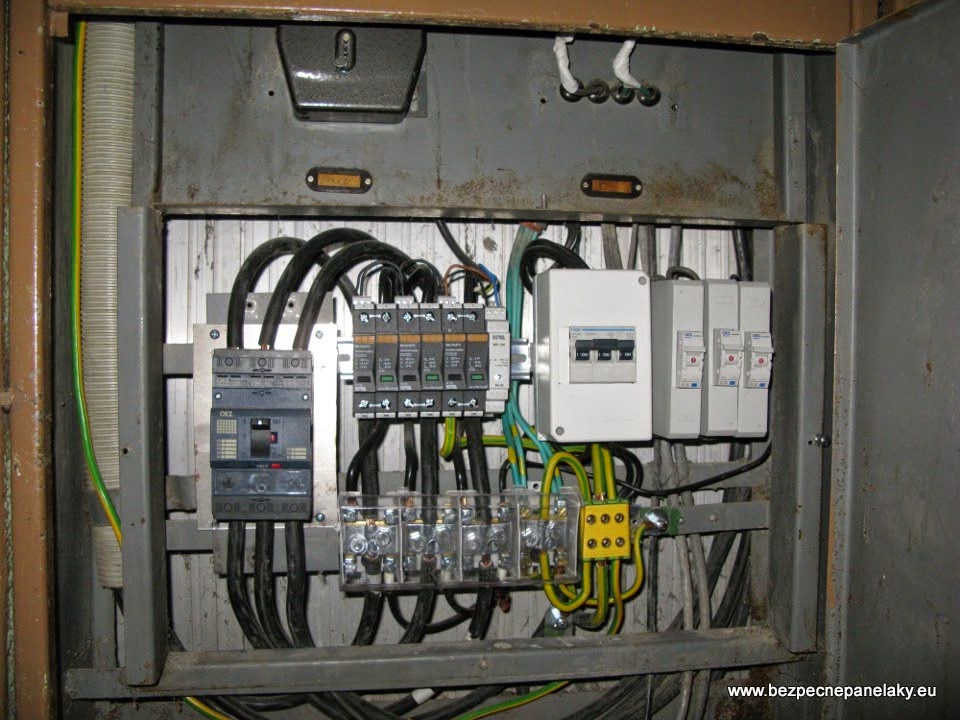

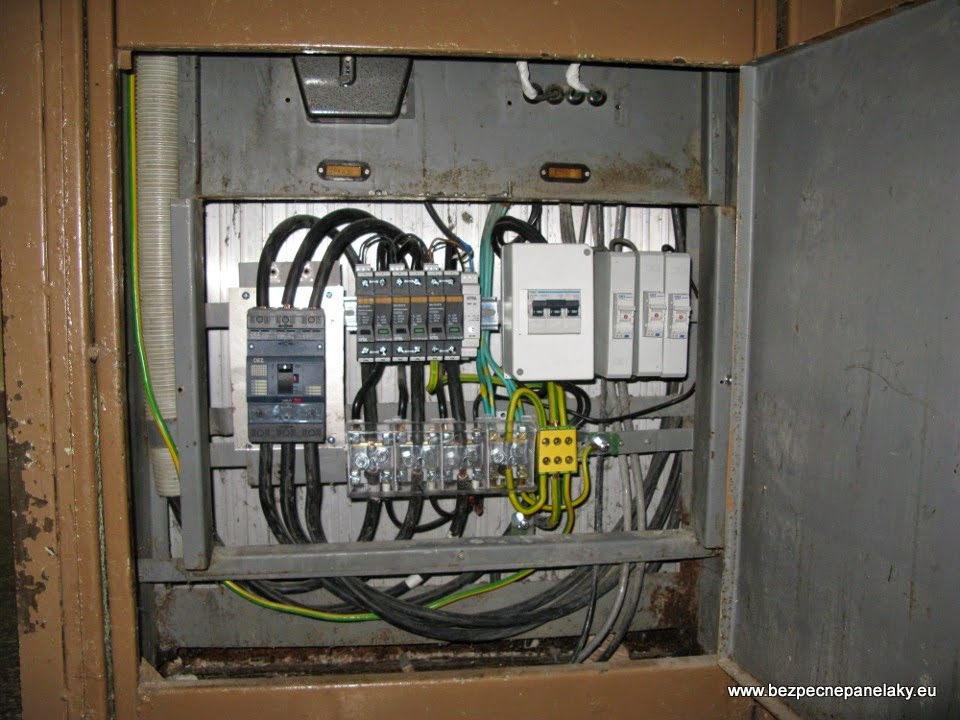

4. Hlavná prepäťová ochrana na hlavnom prívode do bytového domu odsekne najväčšiu časť prepätia po zásahu bleskom

5. Signalizácia poruchového stavu hlavnej prepäťovej ochrany (biely modul na pravej strane PO) poslúži ako akustický hlásič poruchového stavu, v prípade zhoršených vlastností prepäťovej ochrany

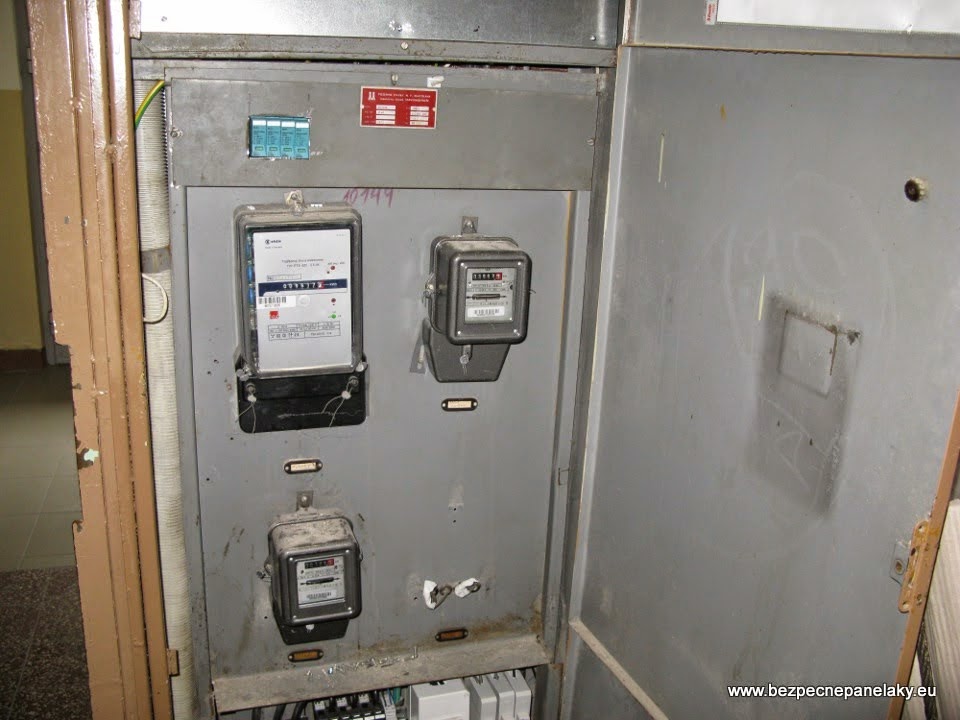

6. Stredné prepäťové ochrany v elektromerovom rozvádzači

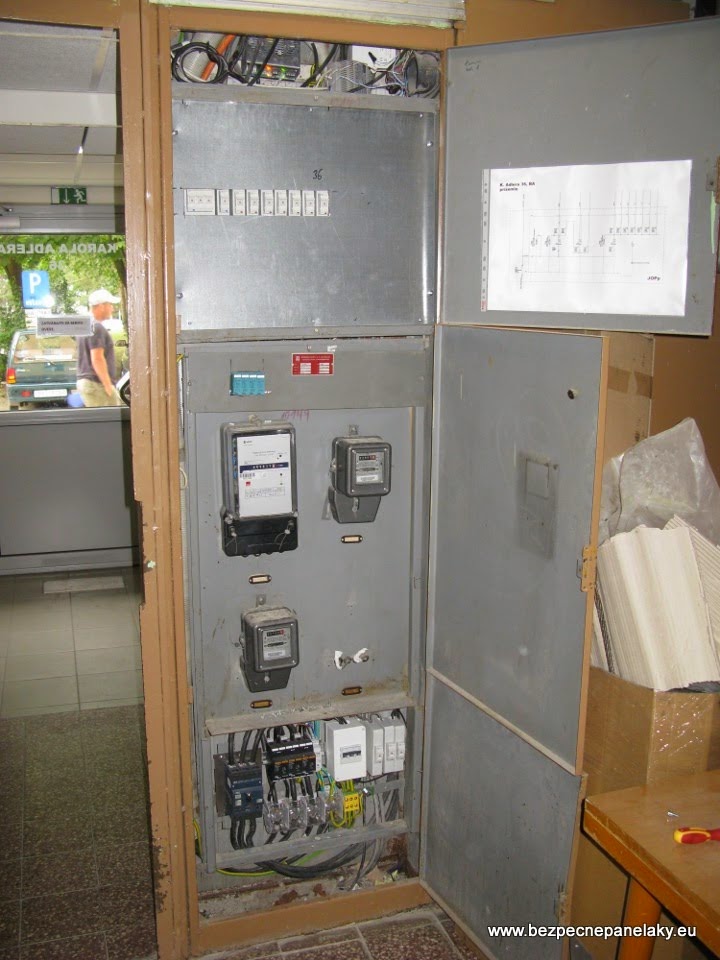

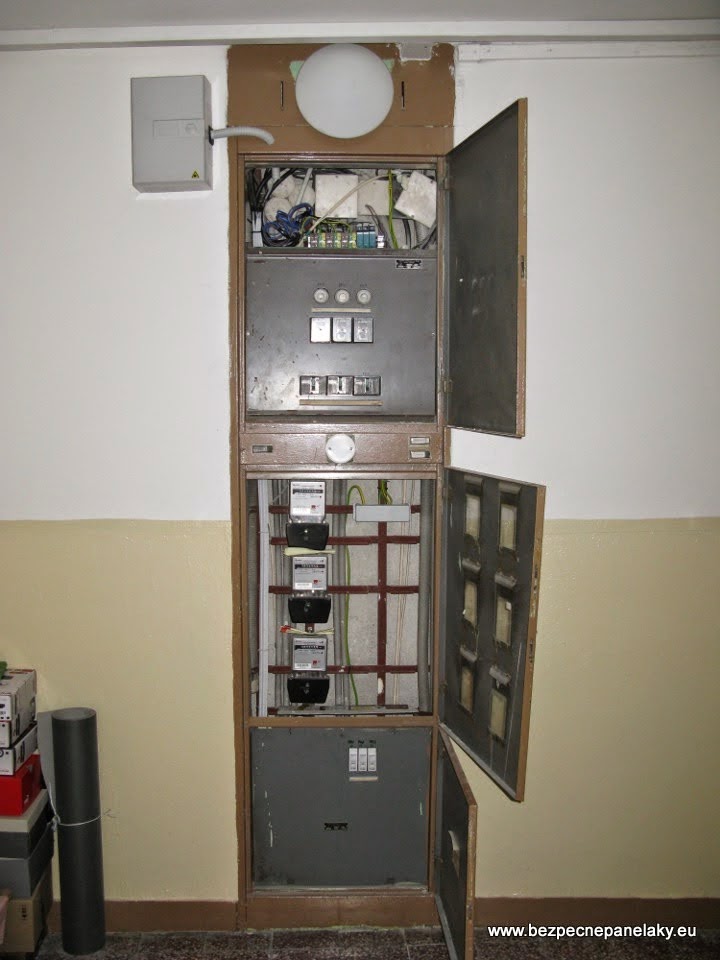

7. Tu môžete vidieť umiestnenie prepäťových ochrán v JOP skrini na prízemí bytového domu

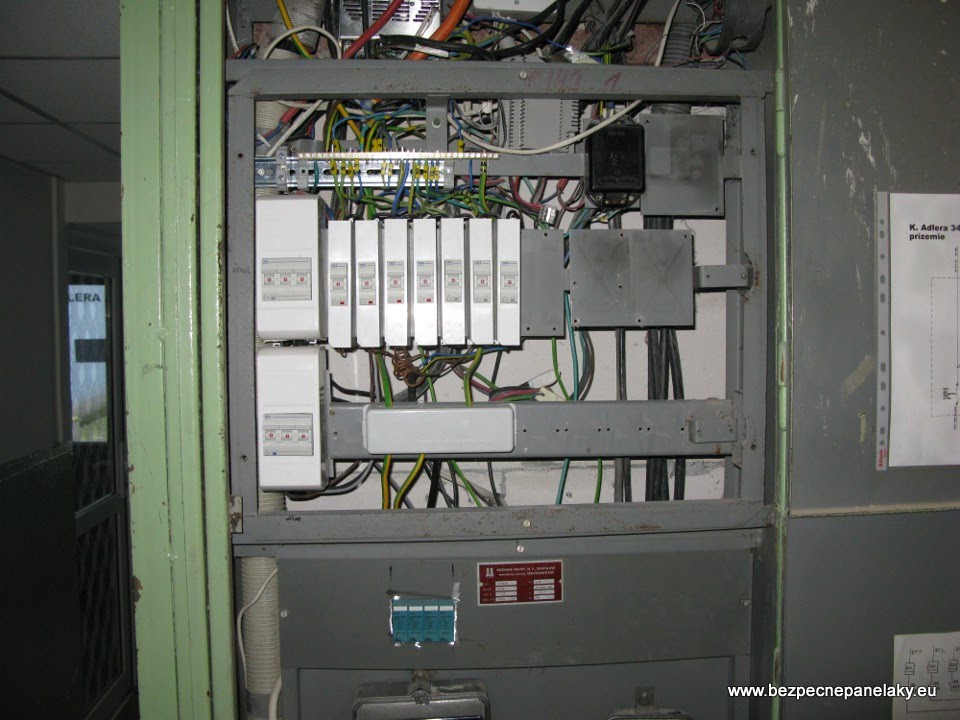

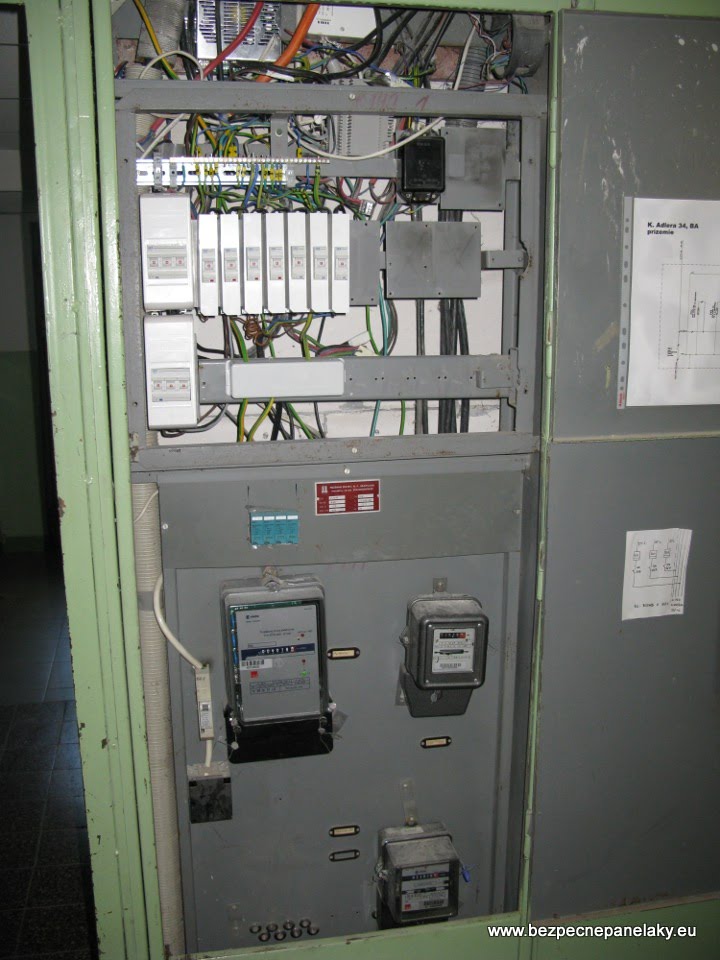

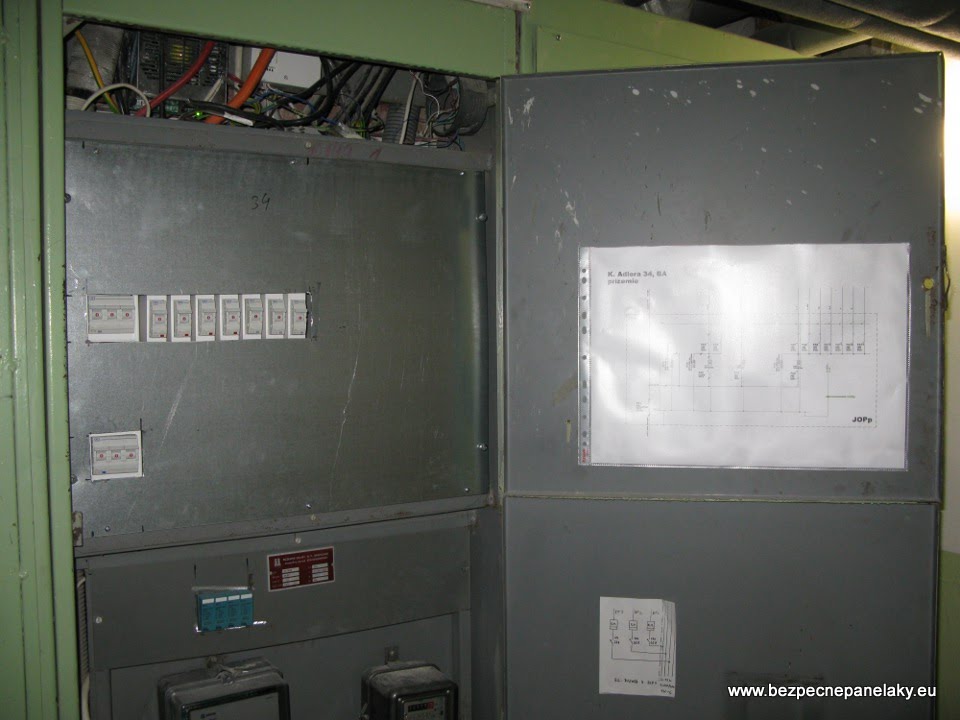

1. Zakrytovaný rozvádzač RSP po rekonštrukcii

2. Nové istiace prvky, nulová svorkovnica a ekvipotenciálna prípojnica hlavného pospojovania

3. Všetky ističe sme umiestnili do prevlečných krytov kvôli vyššej bezpečnosti

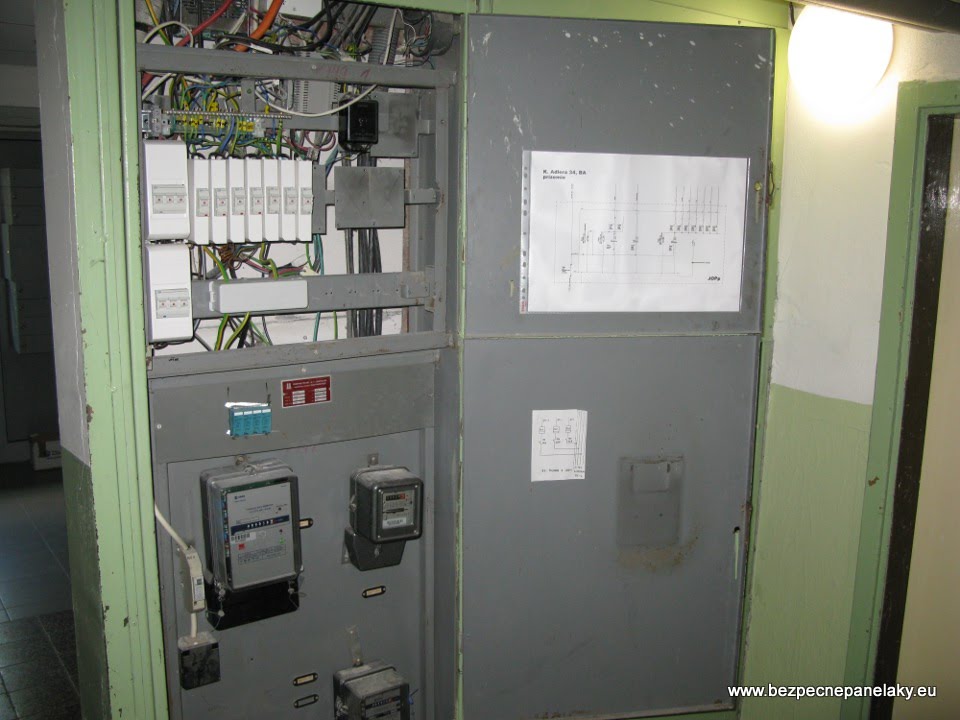

4. Pre všetky zrekonštruované rozvádzače sme vyhotovili jednopólové schémy so skutočným zapojením

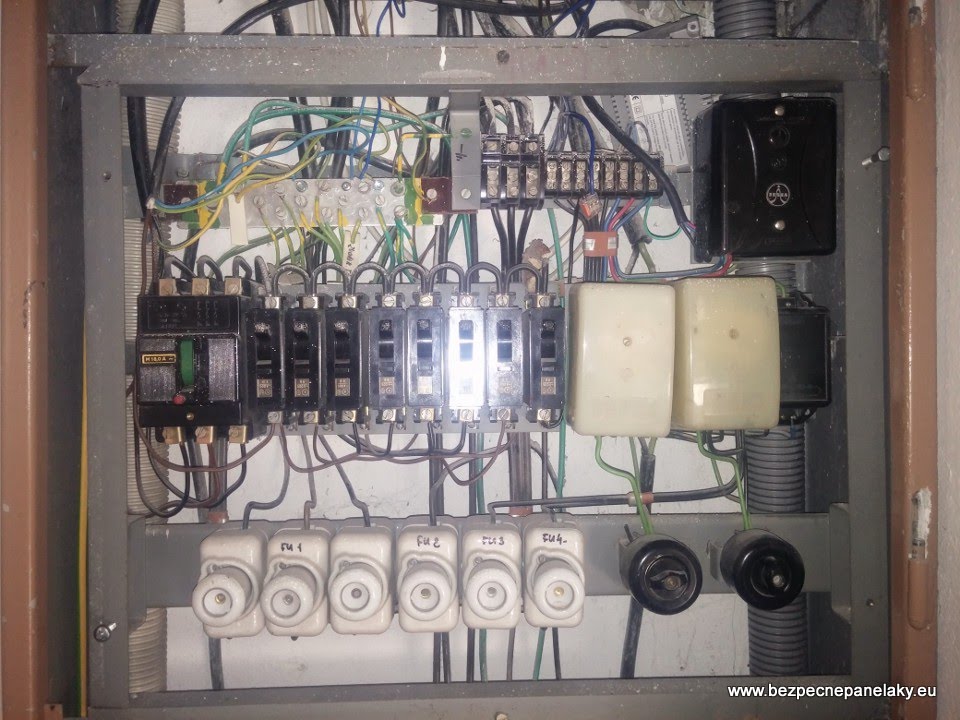

5. Odkrytovaný pôvodný rozvádzač so starými istiacimi prvkami a poistkami

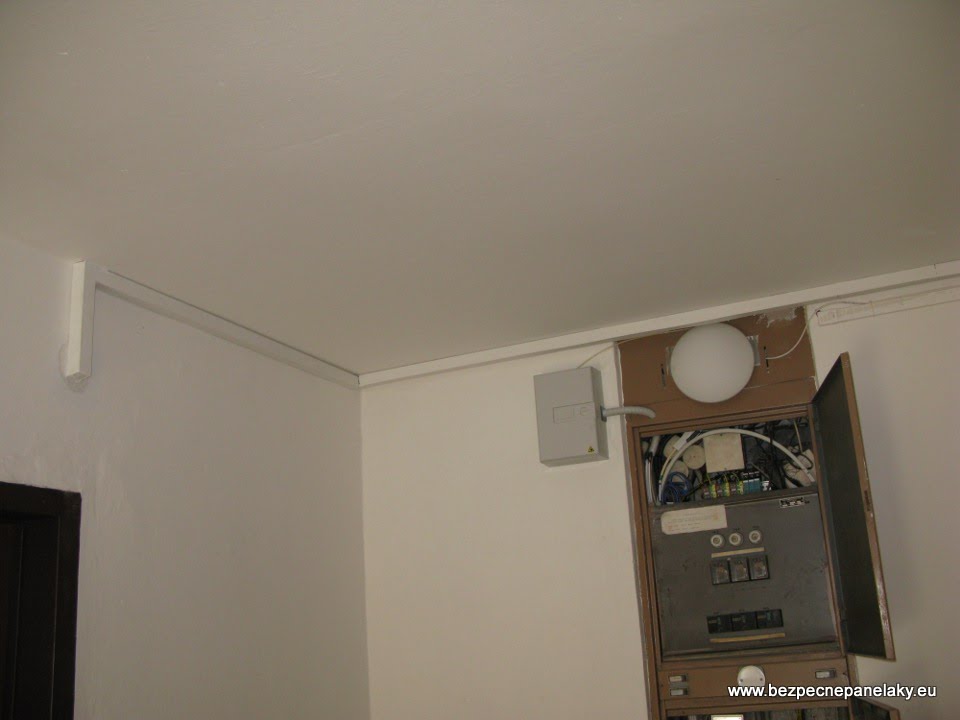

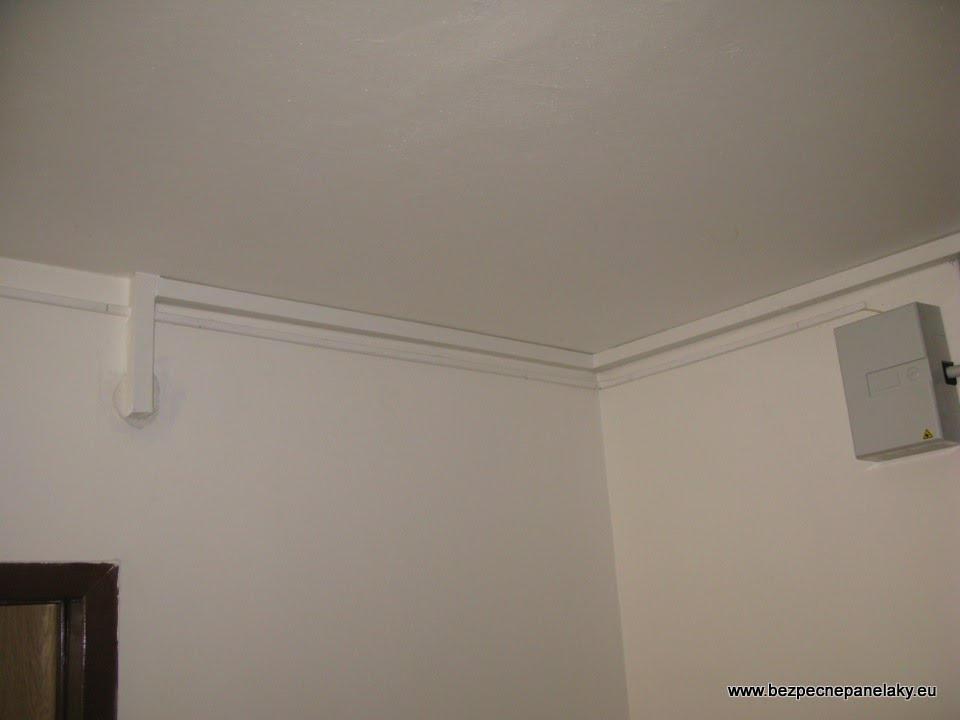

6. Nové prívody do bytov sme viedli po povrchu v plastových lištách

7. Nový prívod sme zhotovili trojfázovým medeným káblom CYKY

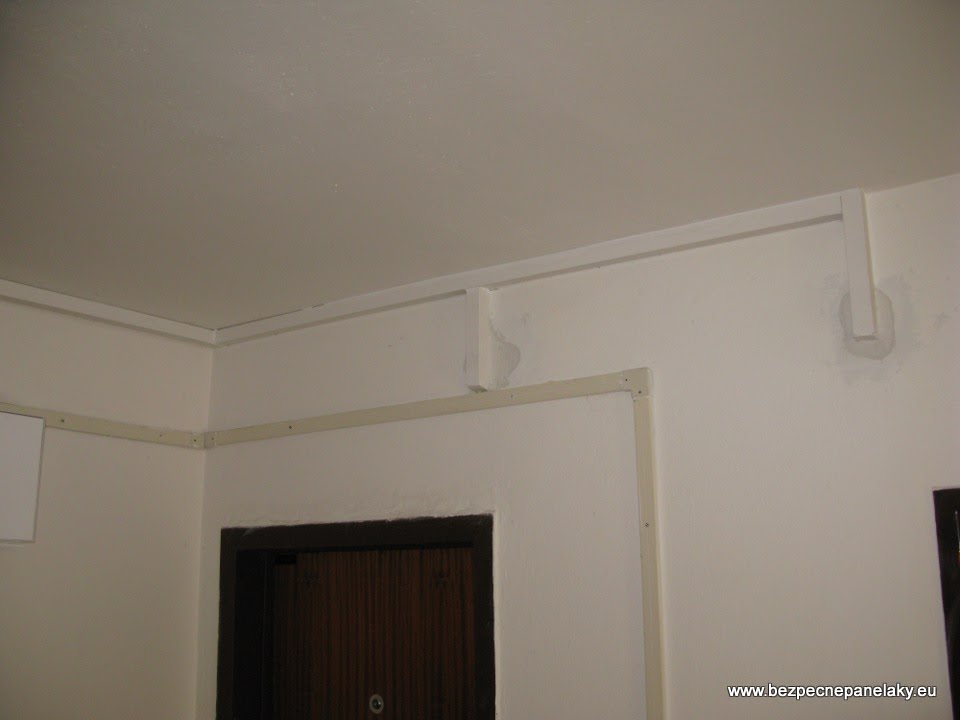

8. Spolu s novým prívodným káblom sme do bytových rozvodníc dotiahli aj vodič pospojovania z ekvipotenciálnej prípojnice

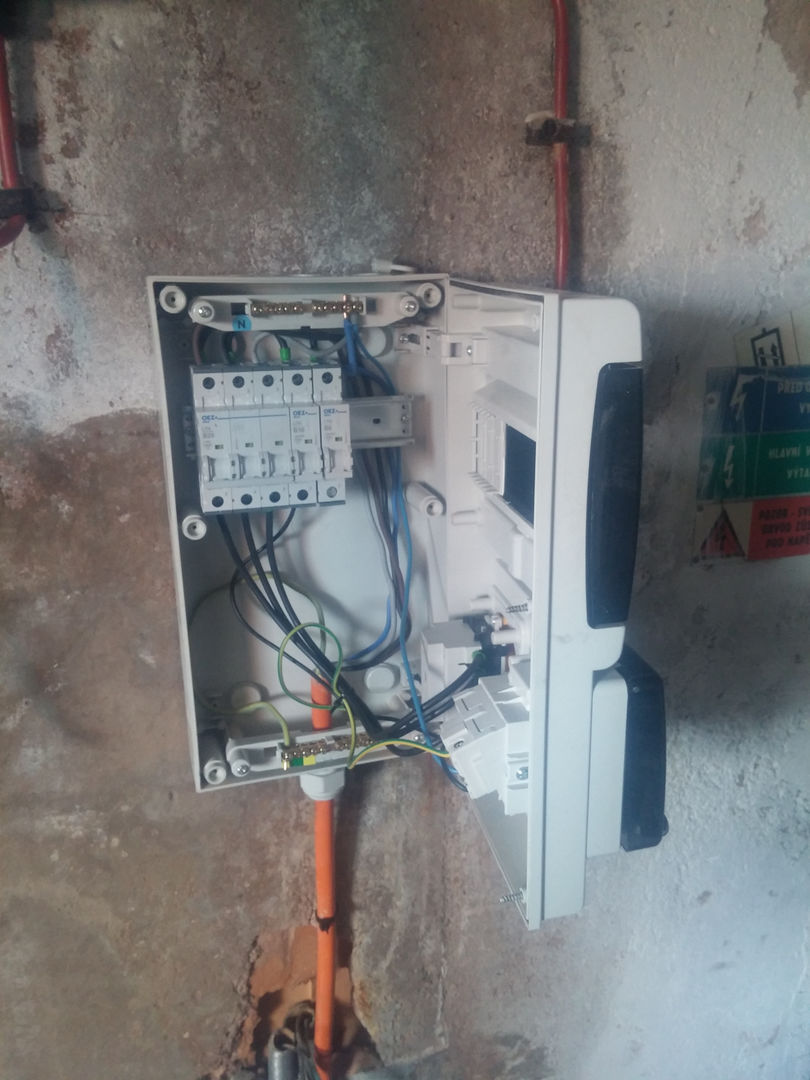

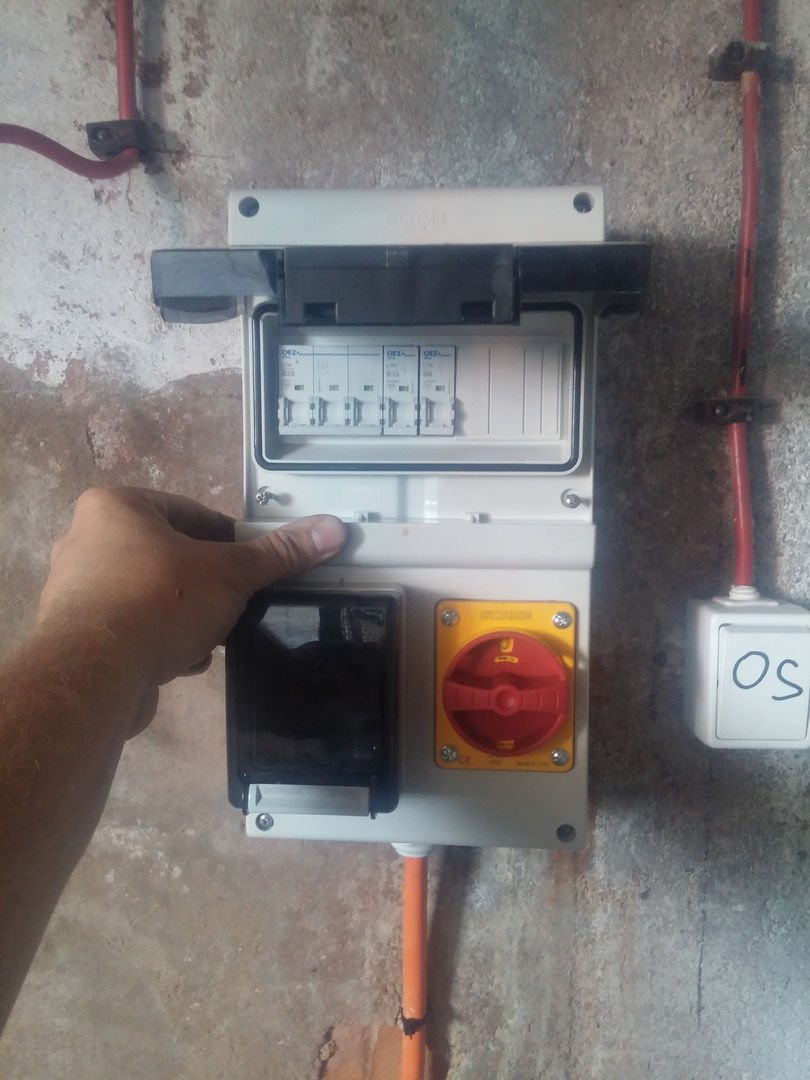

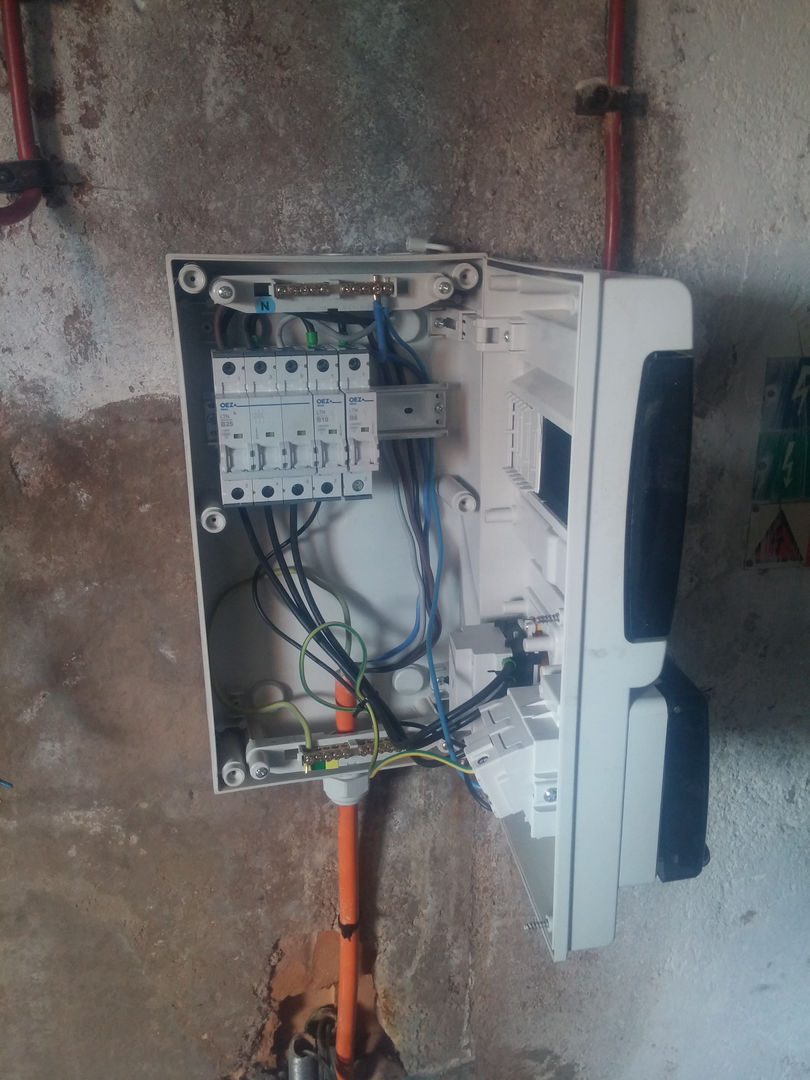

1. Spolu s káblom sme dodali aj rozvádzače pre výťahy

2. Otvorený rozvádzač

3. Rozvádzač po uzavretí
