Furdekova 6, Bratislava

Prehľad služieb realizovaných v bytovom dome rámci projektu BP



Realizované služby

1. Senzorové osvetlenie - klasické žiarovky 9/2008
2. Senzorové osvetlenie - klasické žiarovky 12/2009
3. Hlavné domové vedenie 2-4/2020
4. Elektromerové rozvádzače - starý spôsob 2-4/2020
5. Prepäťové ochrany + pospojovanie 2-4/2020
6. Núdzové osvetlenie 8/2020
7. Elektro-rekonštrukcia - Pivničné priestory 9/2020
8. Digitálny dorozumievací systém DDS - priama voľba 9/2020
9. Bytové prívody 9/2020
10. Výťahové prívody 8/2020

Fotogalérie

Bytový dom

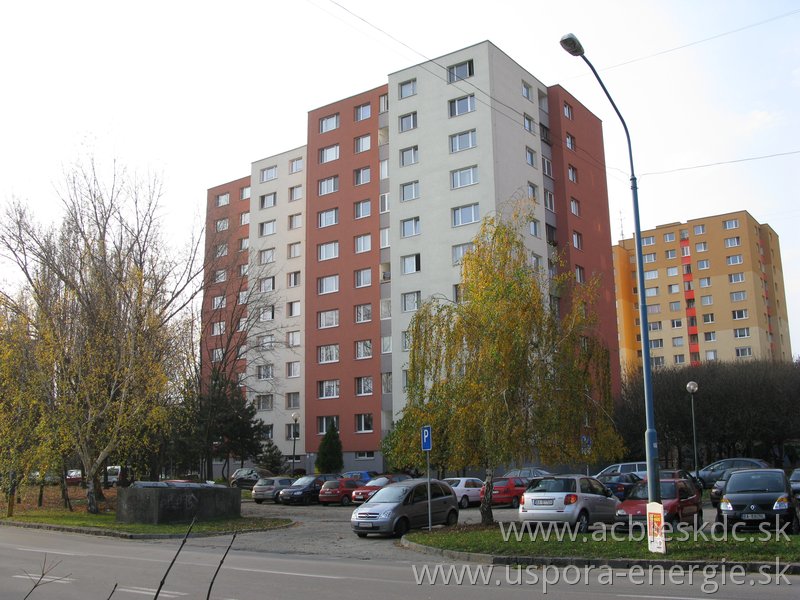

Bytový dom na Furdekovej 6 v Petržalke

1. Bytový dom na Furdekovej 6 v Petržalke

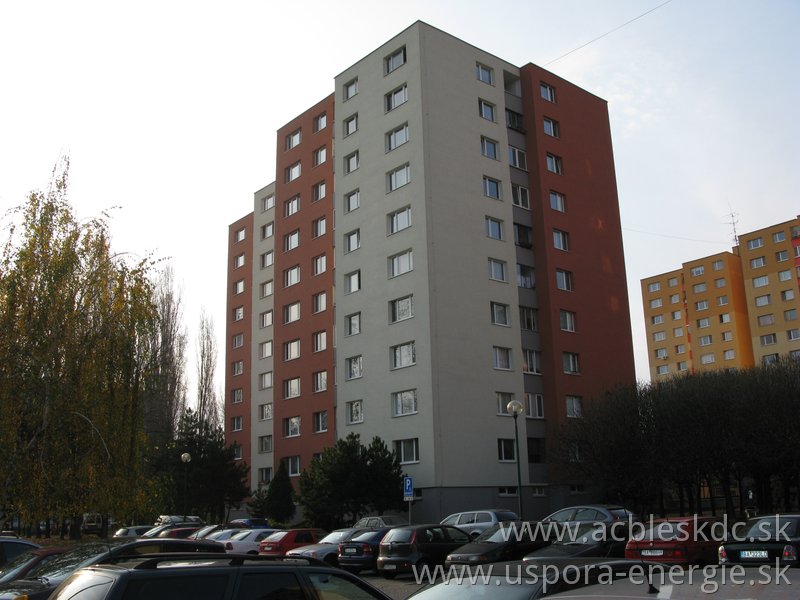

Bytový dom na Furdekovej 6 v Bratislave

2. Bytový dom na Furdekovej 6 v Bratislave

Hlavné domové vedenie

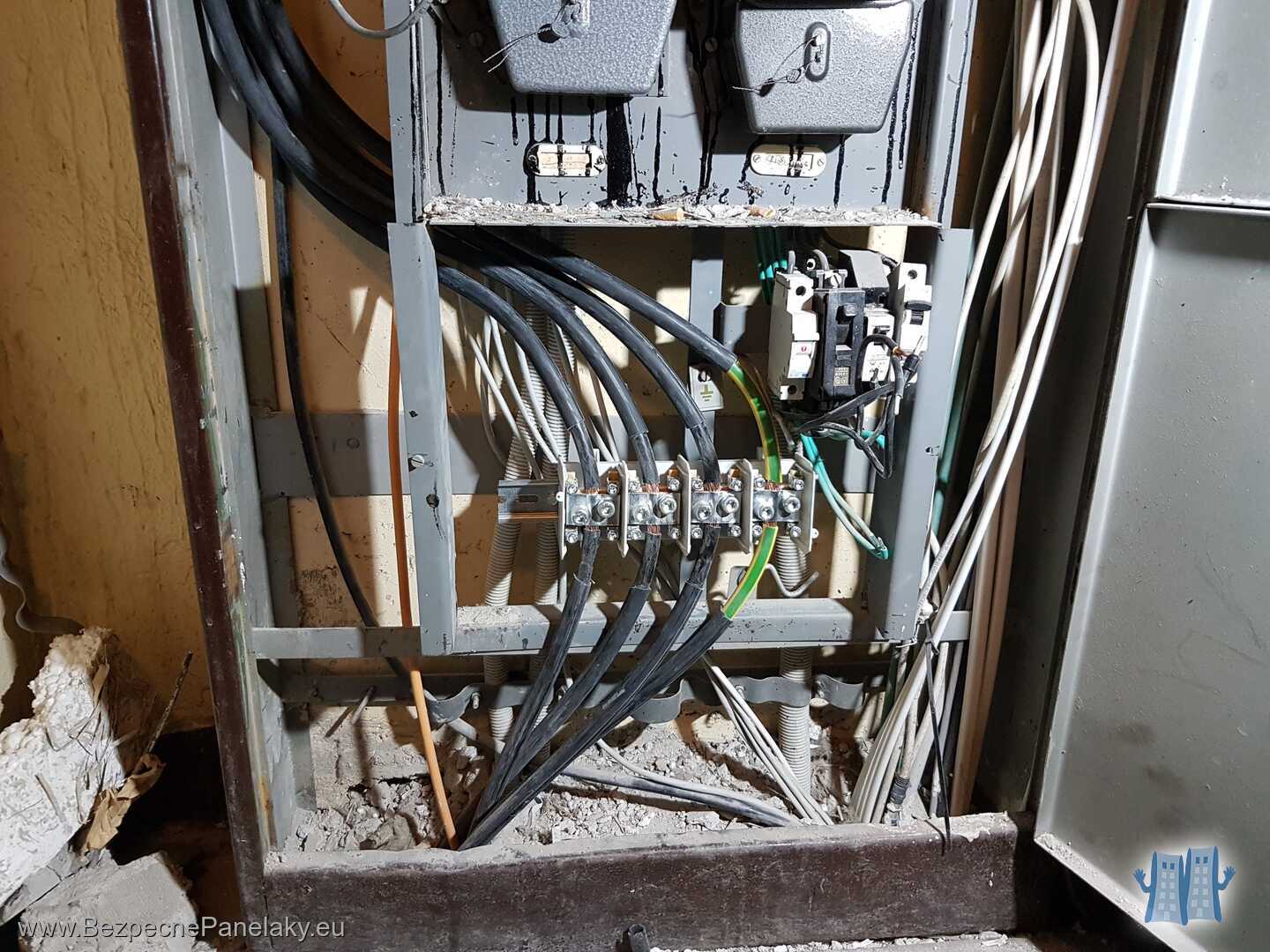

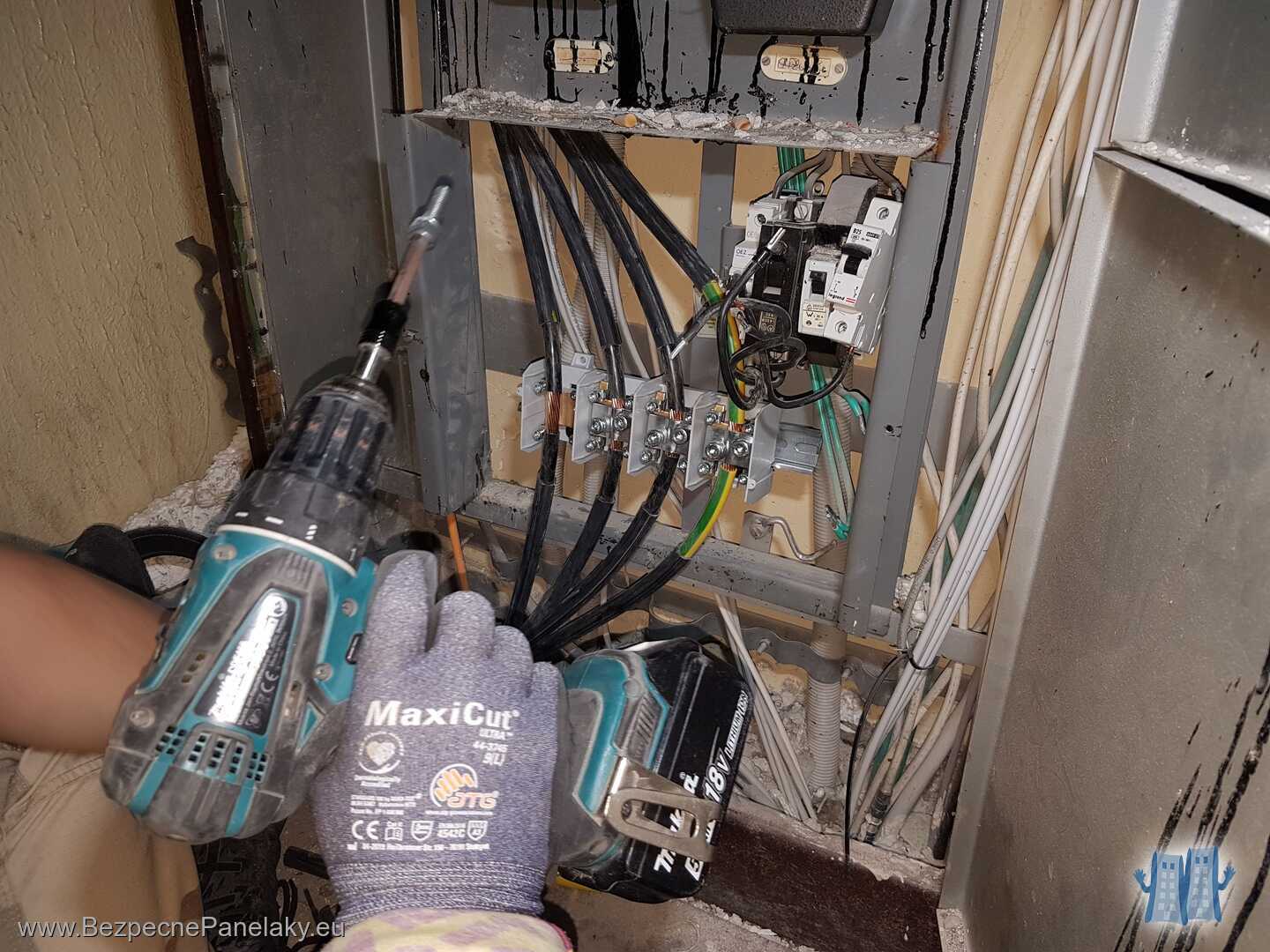

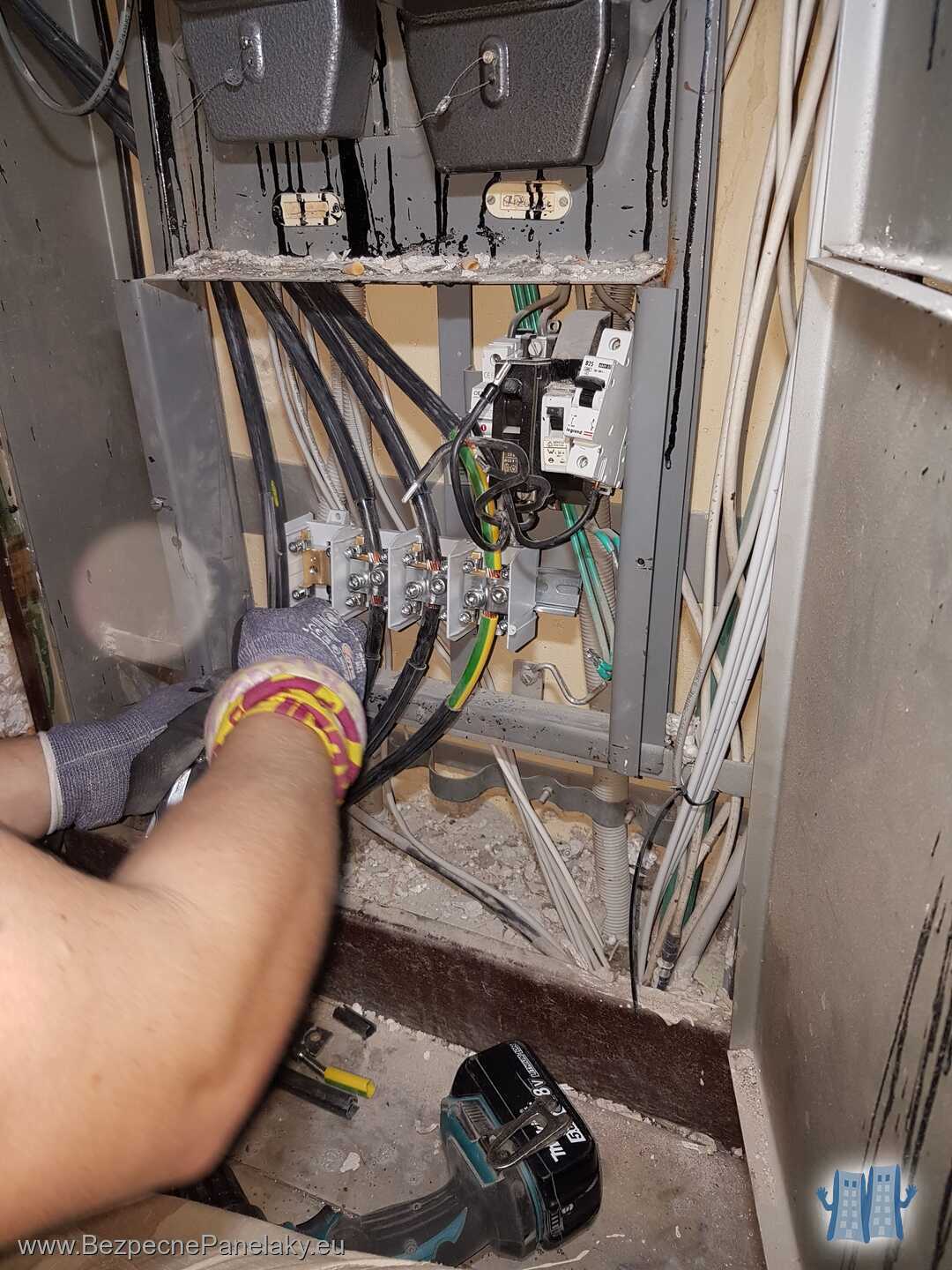

Odbočenie z HDV sa robí bez prerušenia vedenia

1. Odbočenie z HDV sa robí bez prerušenia vedenia

Inštalácia nového hlavného domového vedenia

2. Inštalácia nového hlavného domového vedenia

Počas inštalácie nového HDV

3. Počas inštalácie nového HDV

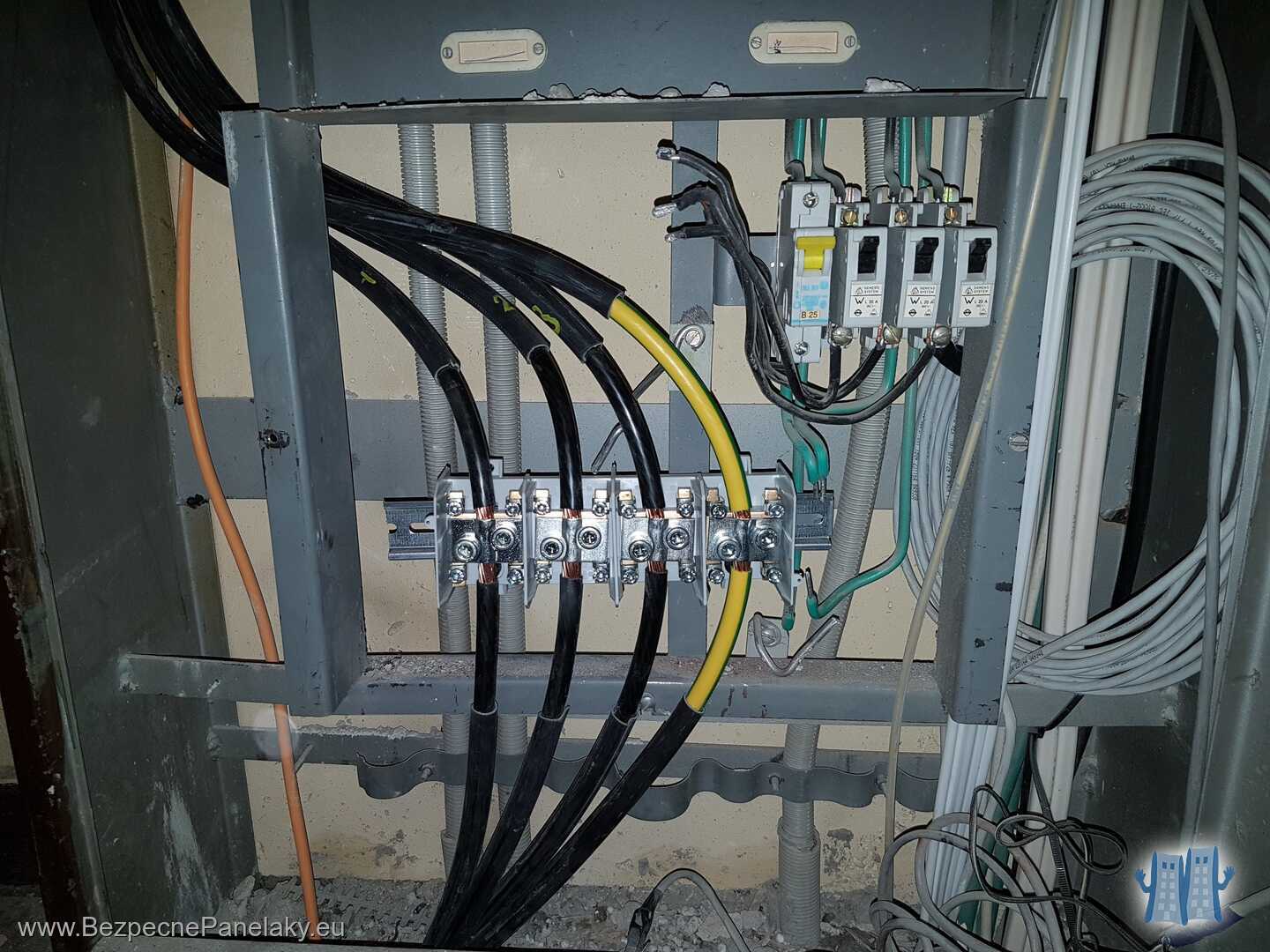

Nové HDV počas montáže; na stupačkovej svorkovnici ešte chýba kryt; nie sú ešte pripojené odchody z HDV

4. Nové HDV počas montáže; na stupačkovej svorkovnici ešte chýba kryt; nie sú ešte pripojené odchody z HDV

Nové hlavné domové vedenie

5. Nové hlavné domové vedenie

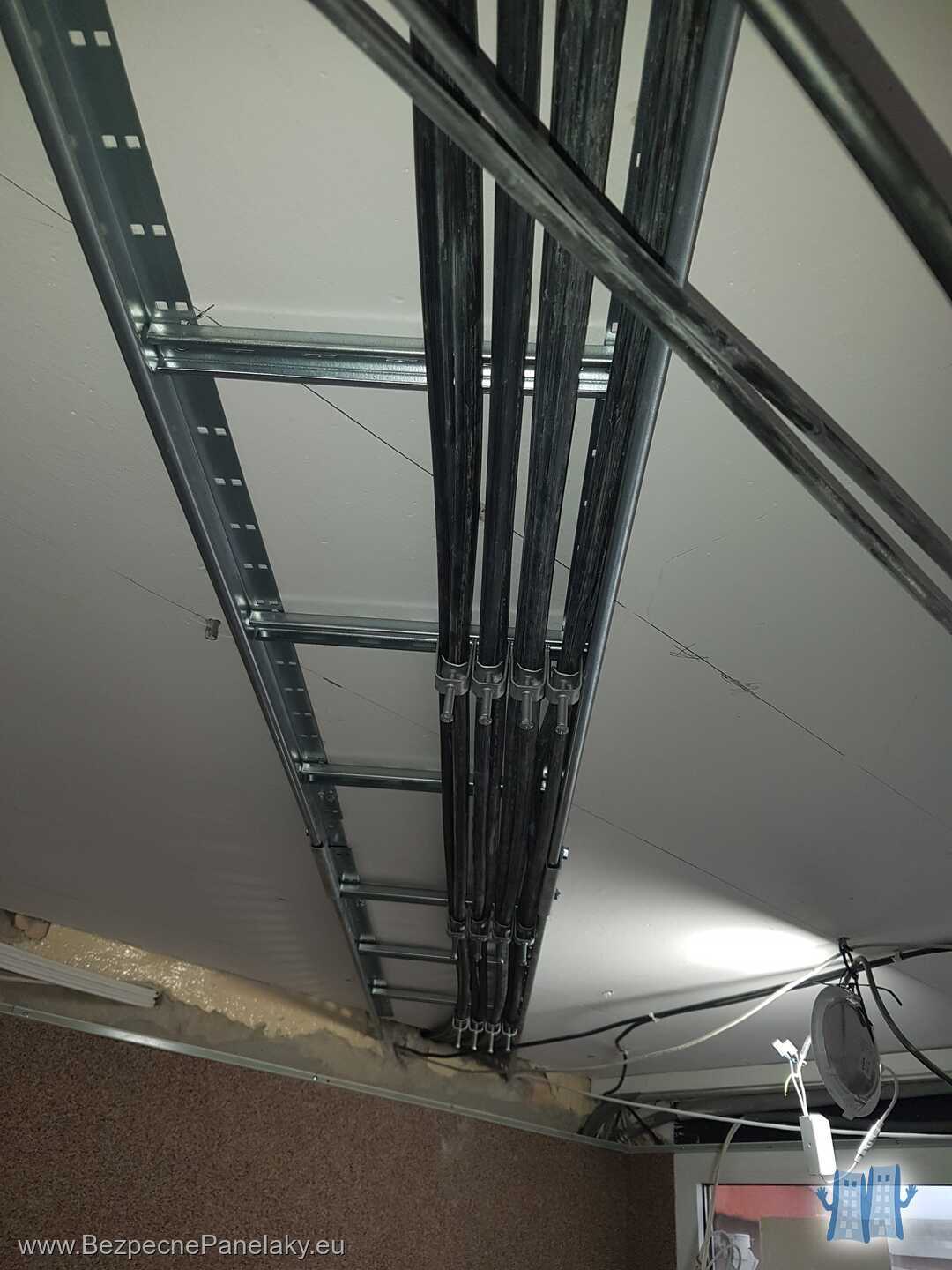

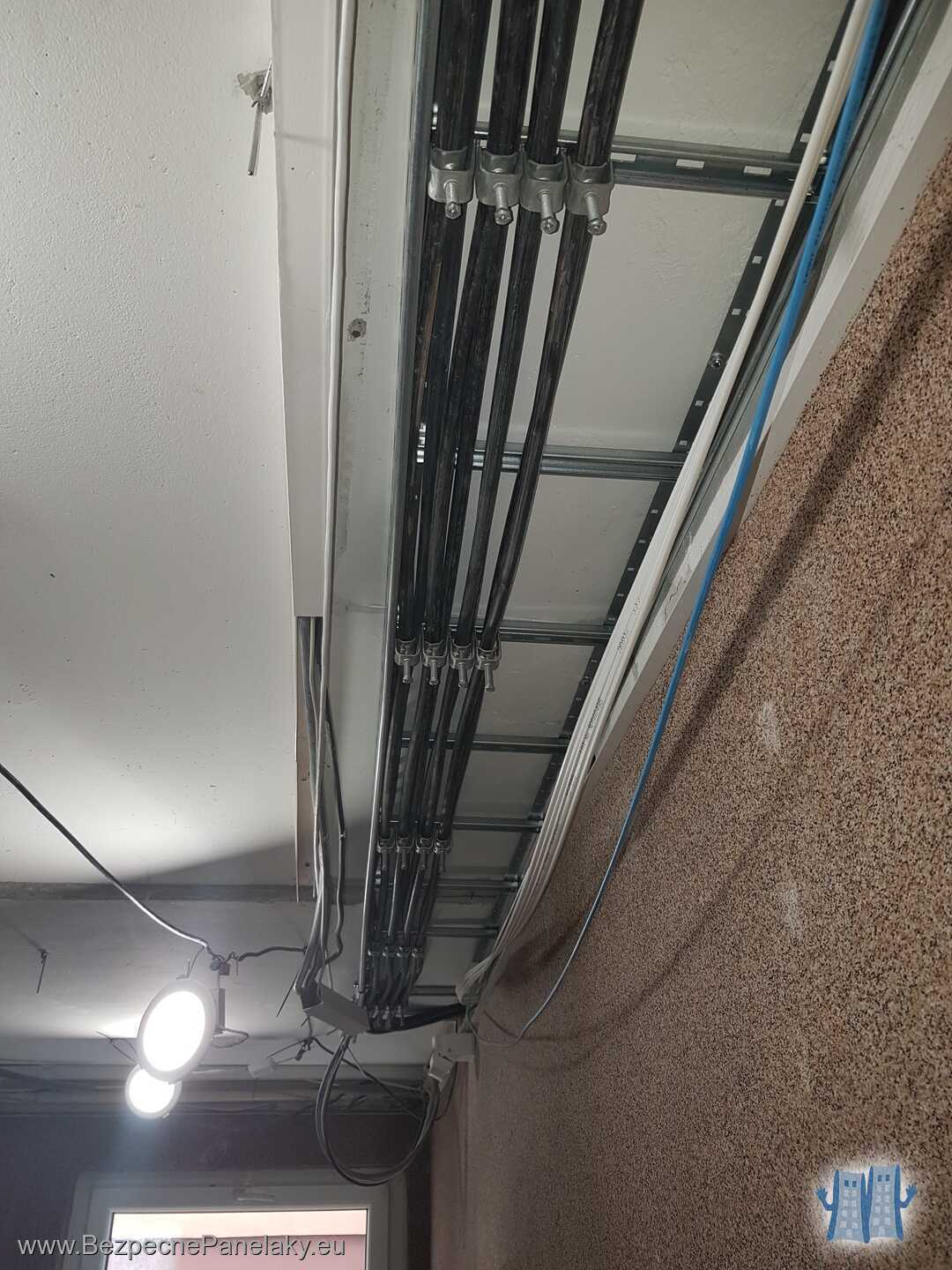

Nové HDV na inštalačných rebríkoch

6. Nové HDV na inštalačných rebríkoch

Nové HDV v bezhalogénovom prevedení

7. Nové HDV v bezhalogénovom prevedení

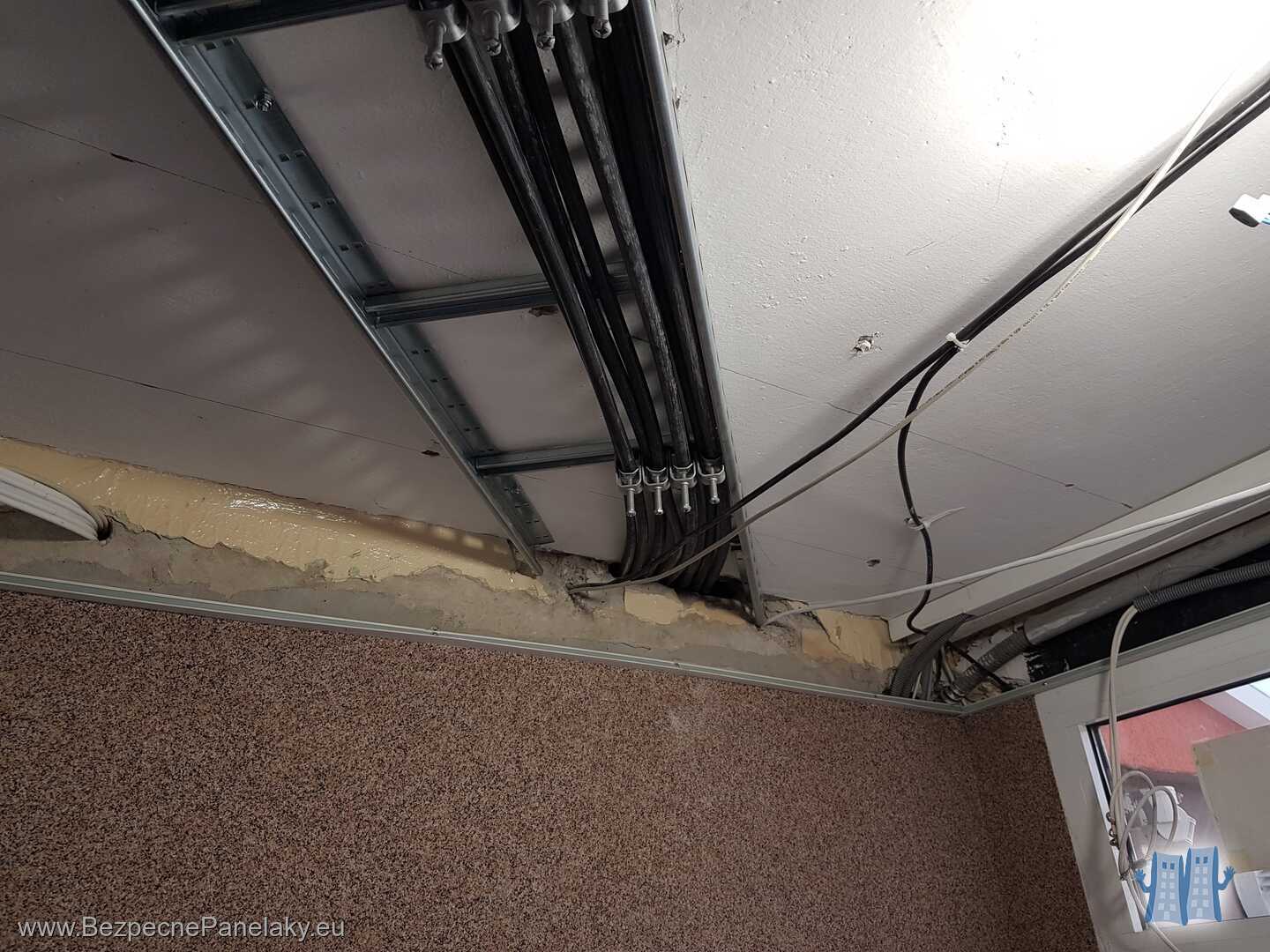

HDV vedené nad kazetovým stropom

8. HDV vedené nad kazetovým stropom

Rebríky boli schválne dimenzované väčšie kvôli možnosti využitia ako káblová trasa pre dodatočné vedenia

9. Rebríky boli schválne dimenzované väčšie kvôli možnosti využitia ako káblová trasa pre dodatočné vedenia

Nové hlavné domové vedenie

10. Nové hlavné domové vedenie

Elektromerové rozvádzače

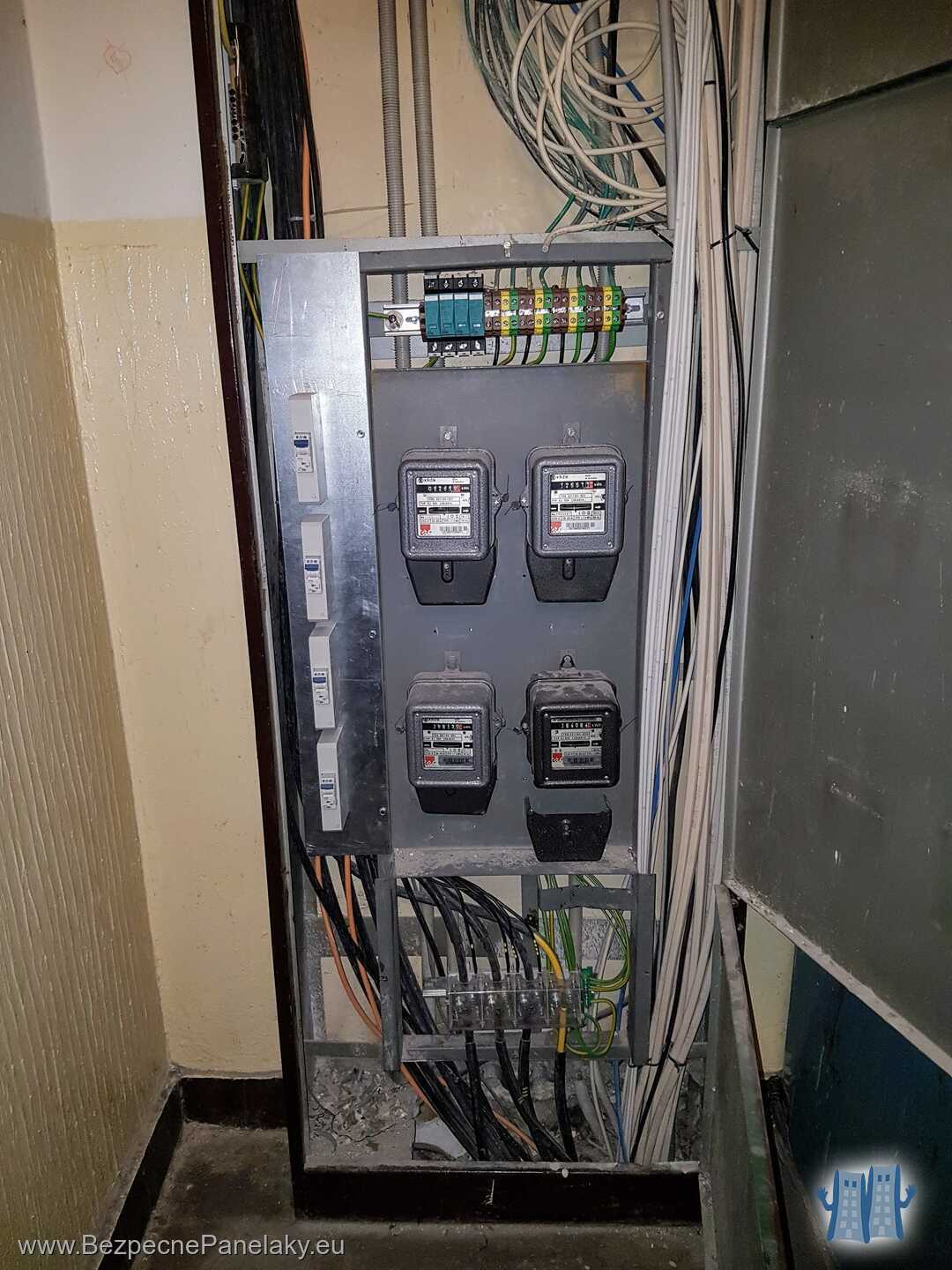

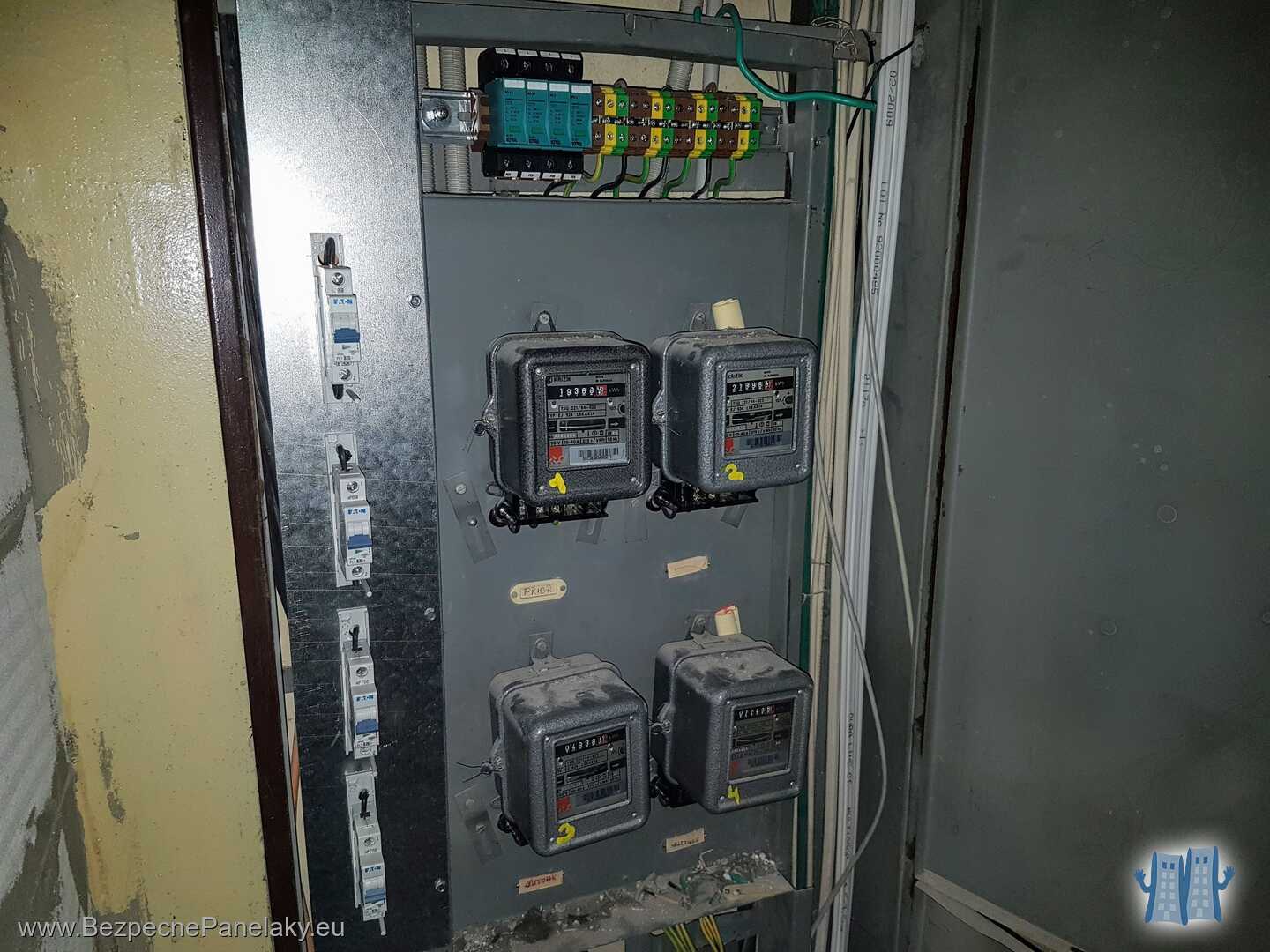

Elektromerový rozvádzač RE po dokončení

1. Elektromerový rozvádzač RE po dokončení

Vynovené RE a HDV

2. Vynovené RE a HDV

Zrekonštruovaný RE s novým HDV

3. Zrekonštruovaný RE s novým HDV

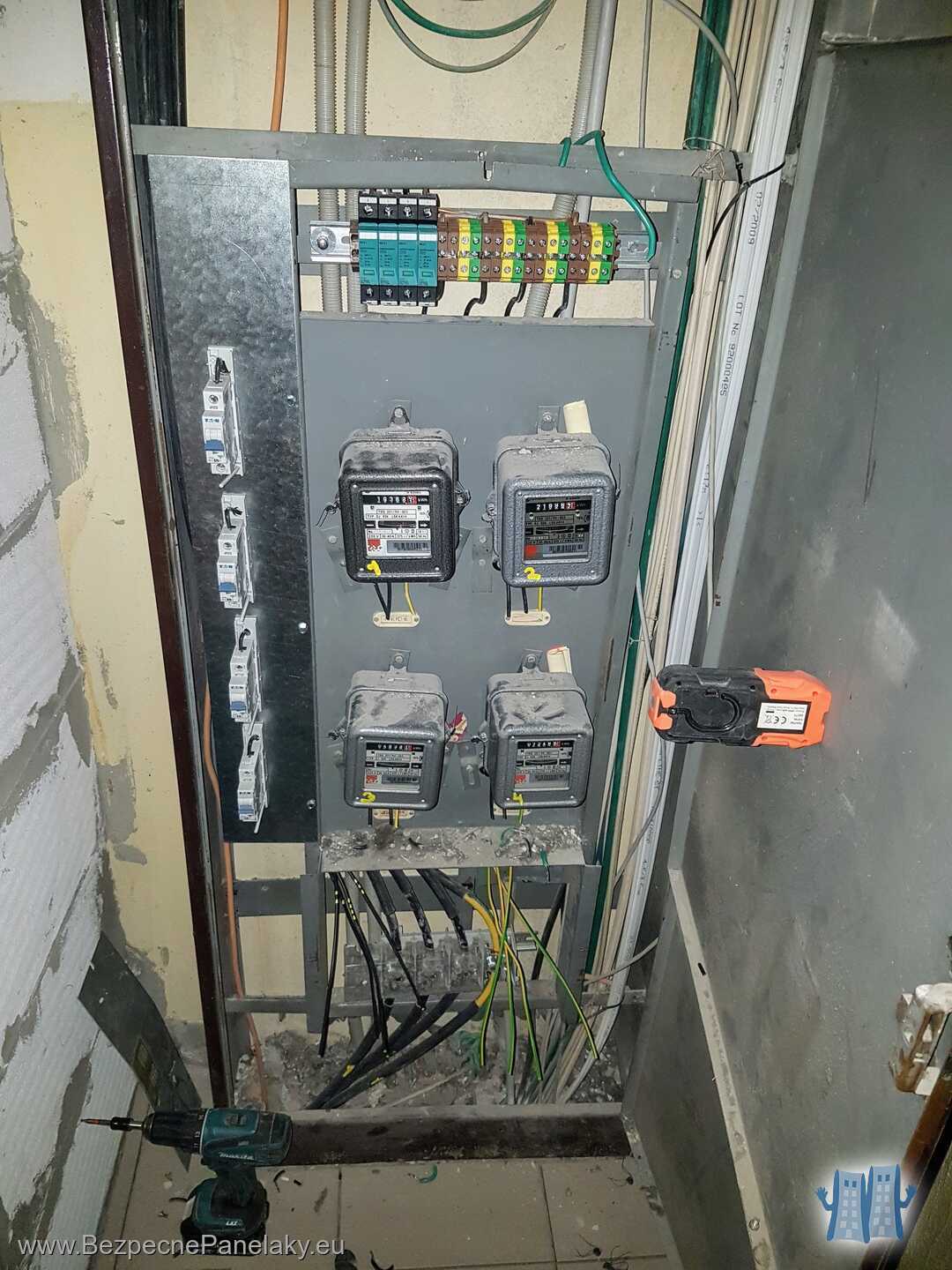

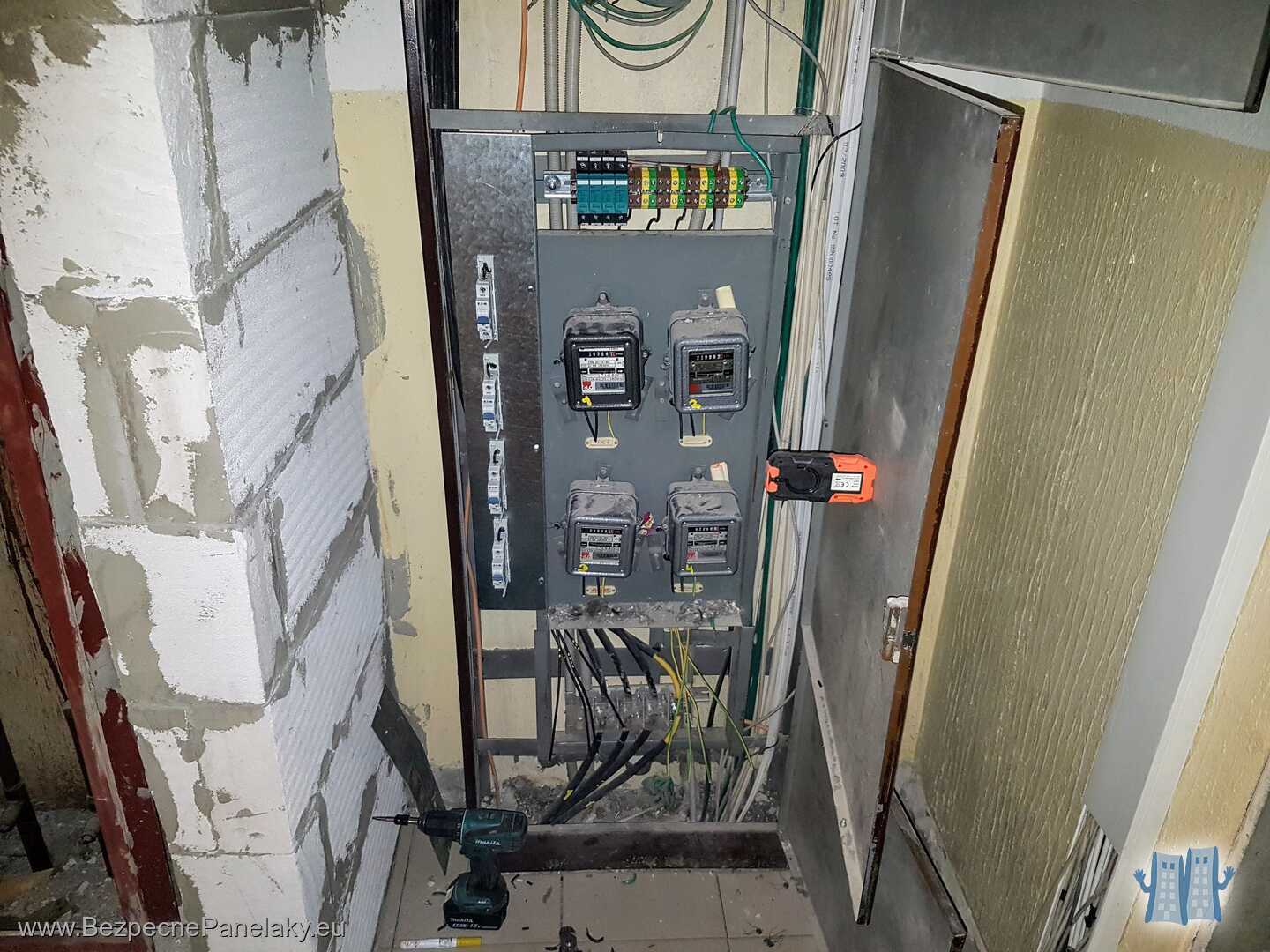

RE počas rekonštrukčných prác

4. RE počas rekonštrukčných prác

Ističe sme presunuli na stranu kvôli tomu, aby sme získali priestor pre možnú zmenu pripojenia bytu na 400 V

5. Ističe sme presunuli na stranu kvôli tomu, aby sme získali priestor pre možnú zmenu pripojenia bytu na 400 V

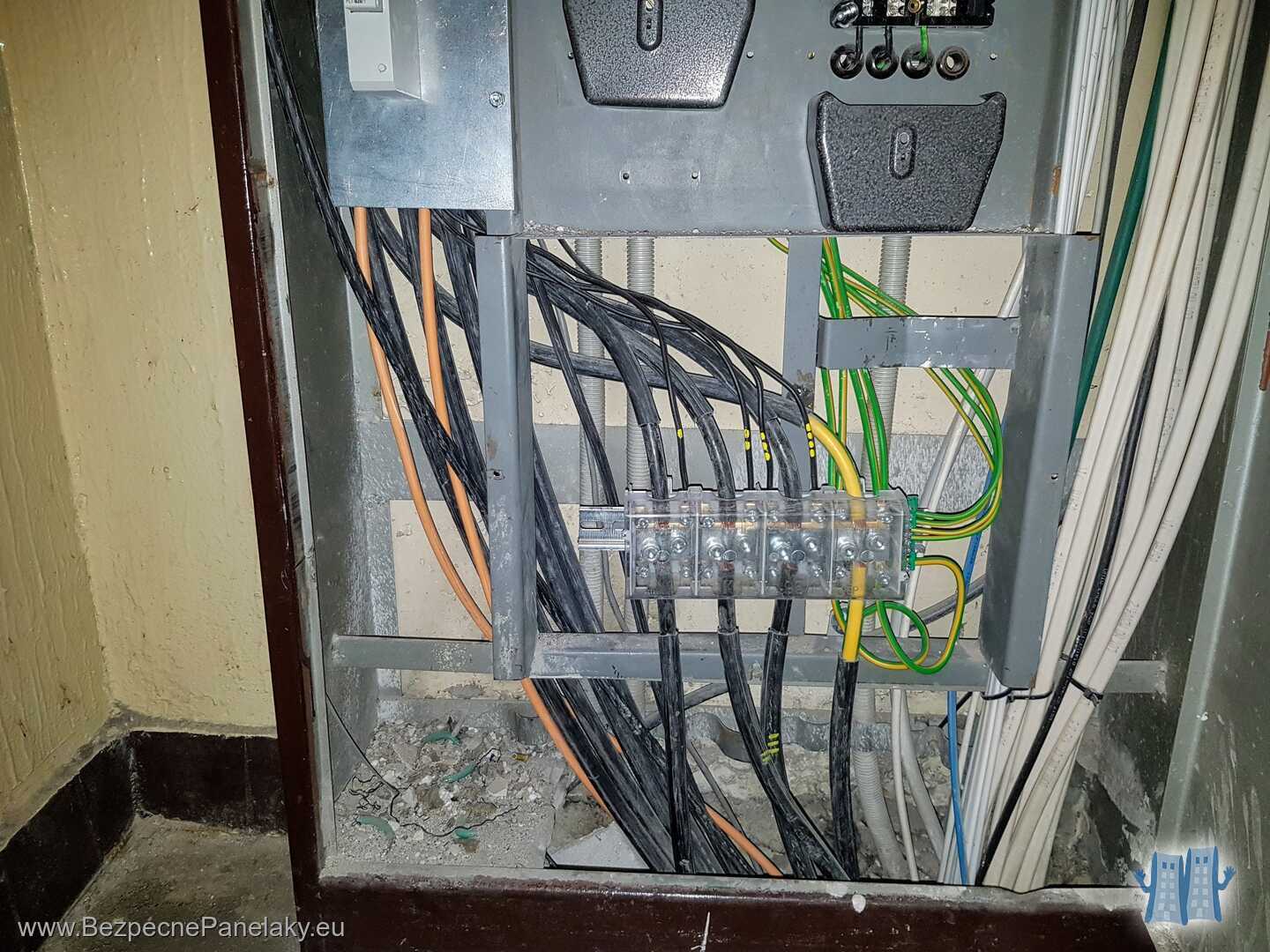

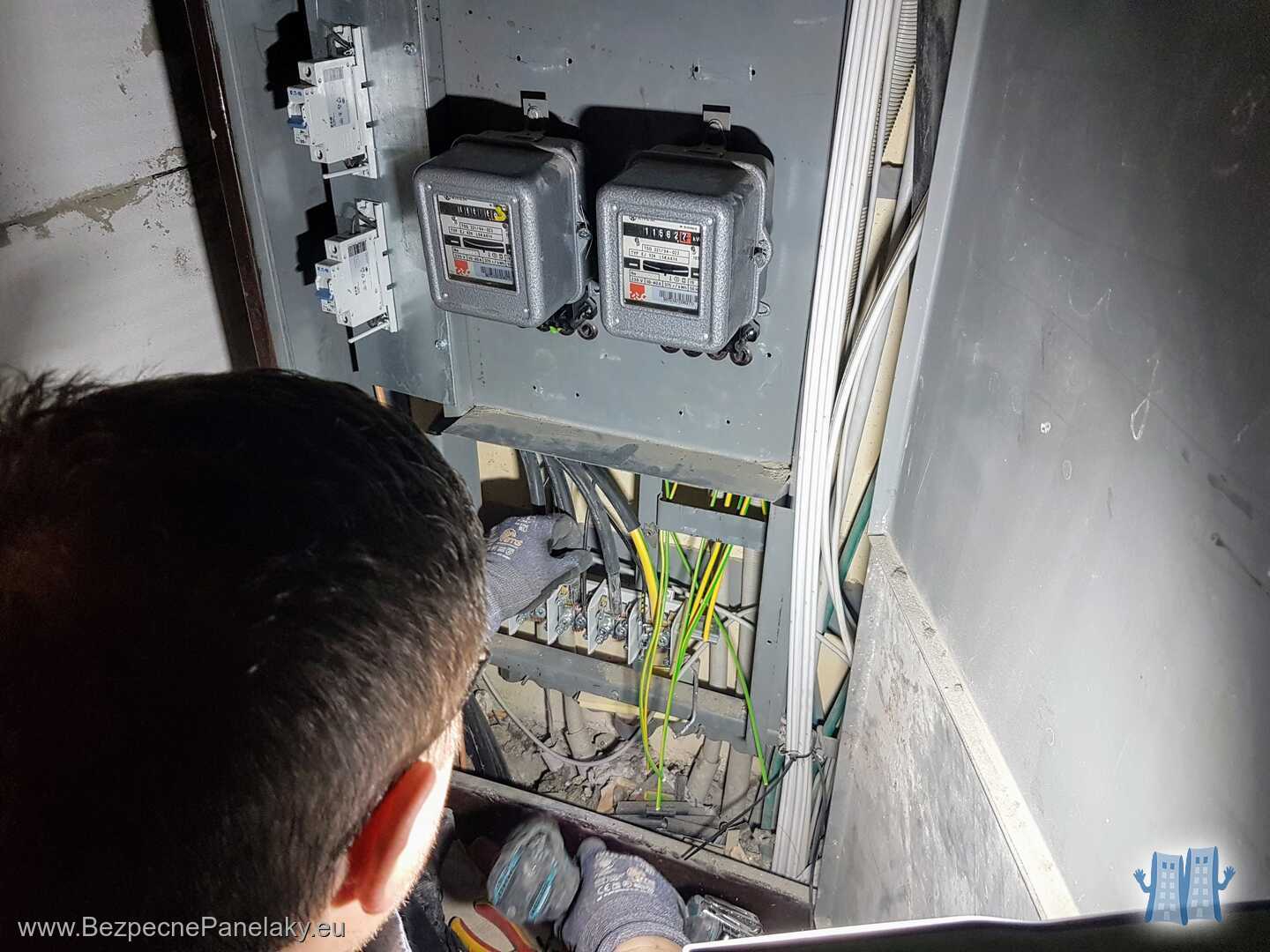

Počas vykáblovania RE

6. Počas vykáblovania RE

Pripájanie odbočiek k ističom

7. Pripájanie odbočiek k ističom

Koniec HDV na 10. poschodí; ističe pred elektromermi sme presunuli na ľavú stranu JOP

8. Koniec HDV na 10. poschodí; ističe pred elektromermi sme presunuli na ľavú stranu JOP

Po vykáblovaní elektromerového rozvádzača RE

9. Po vykáblovaní elektromerového rozvádzača RE

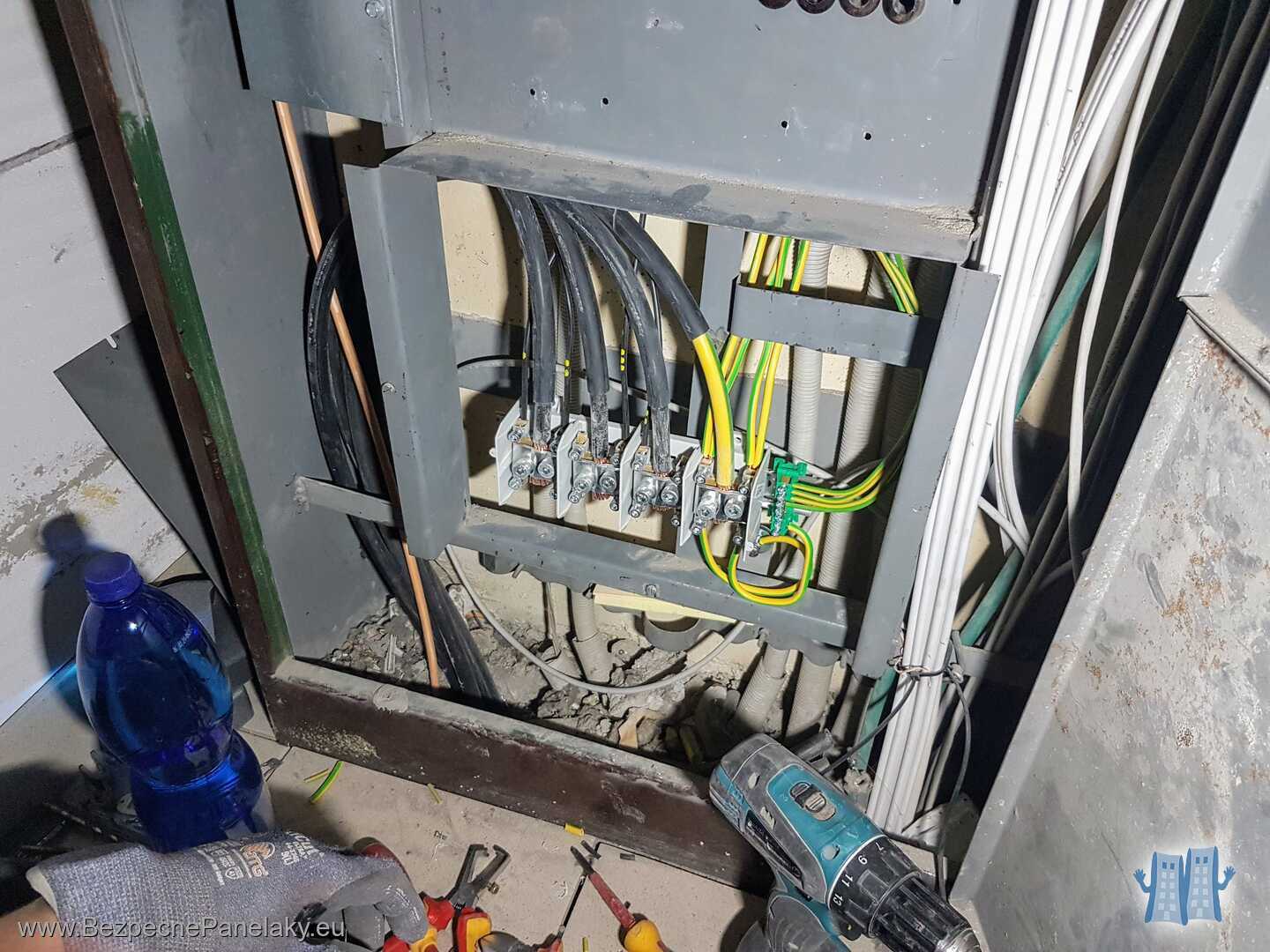

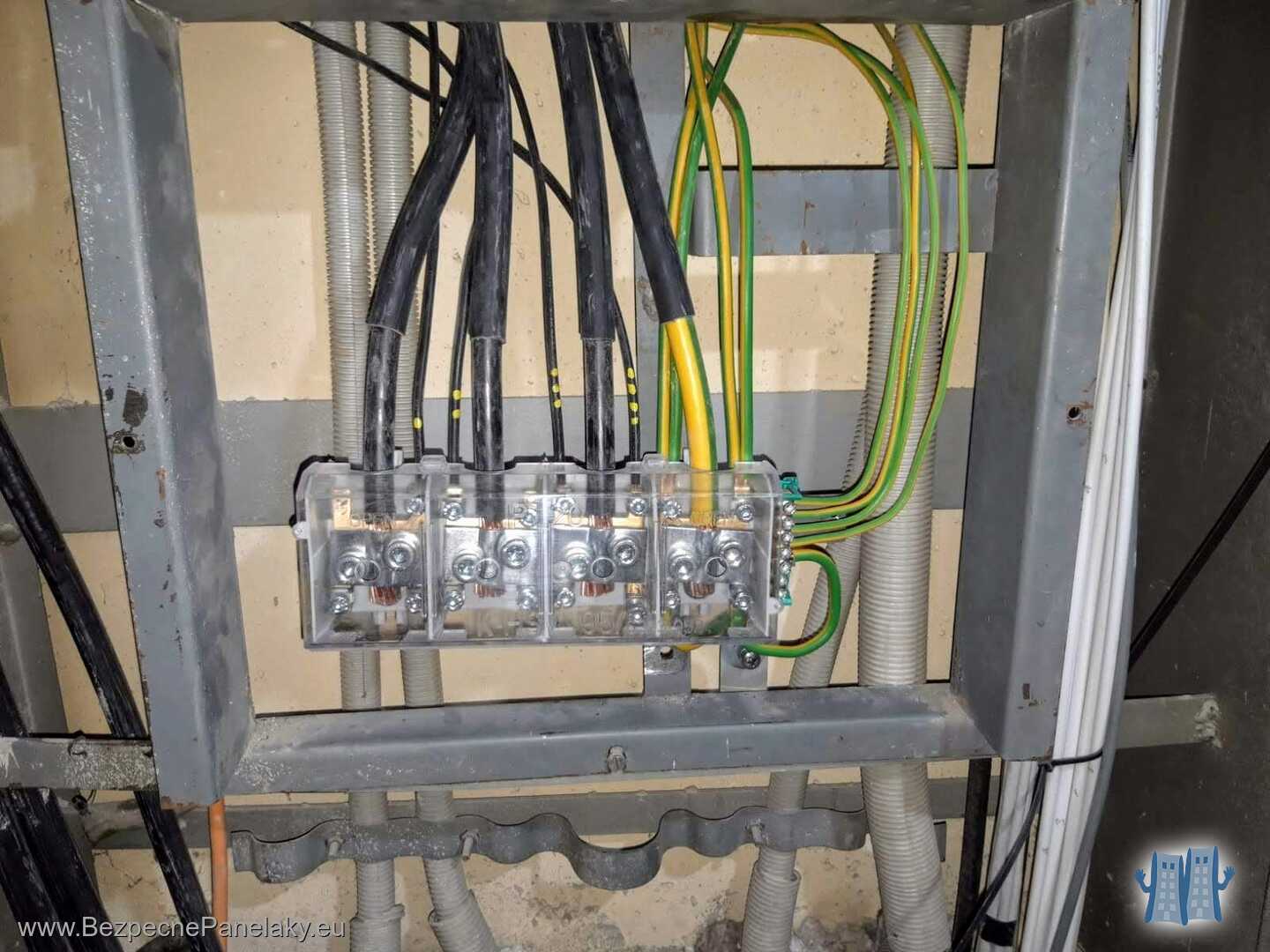

V spodnej časti rozvádzača je len stupačková svorkovnica (bez istenia odbočiek k bytom)

10. V spodnej časti rozvádzača je len stupačková svorkovnica (bez istenia odbočiek k bytom)

Prepäťové ochrany

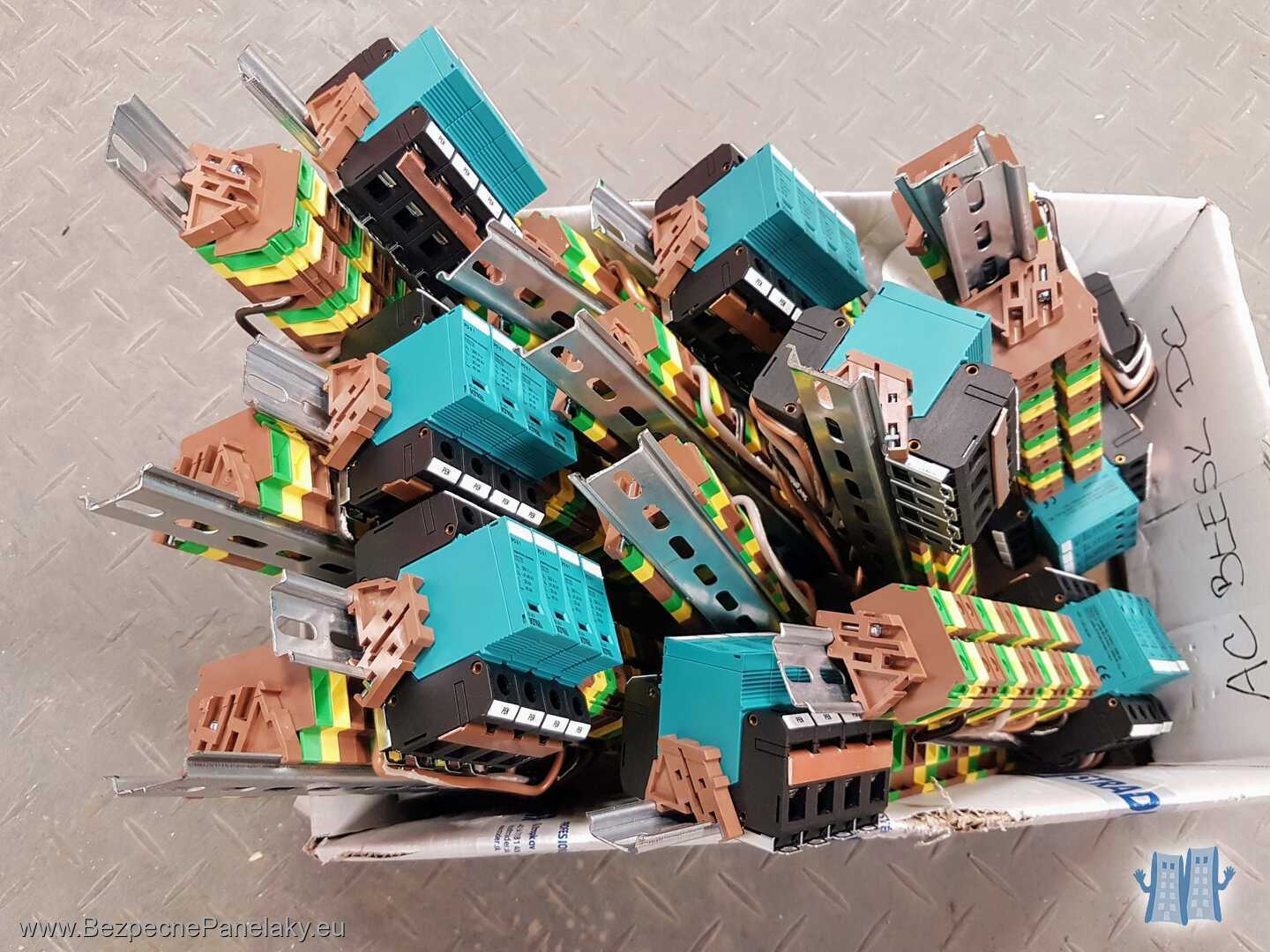

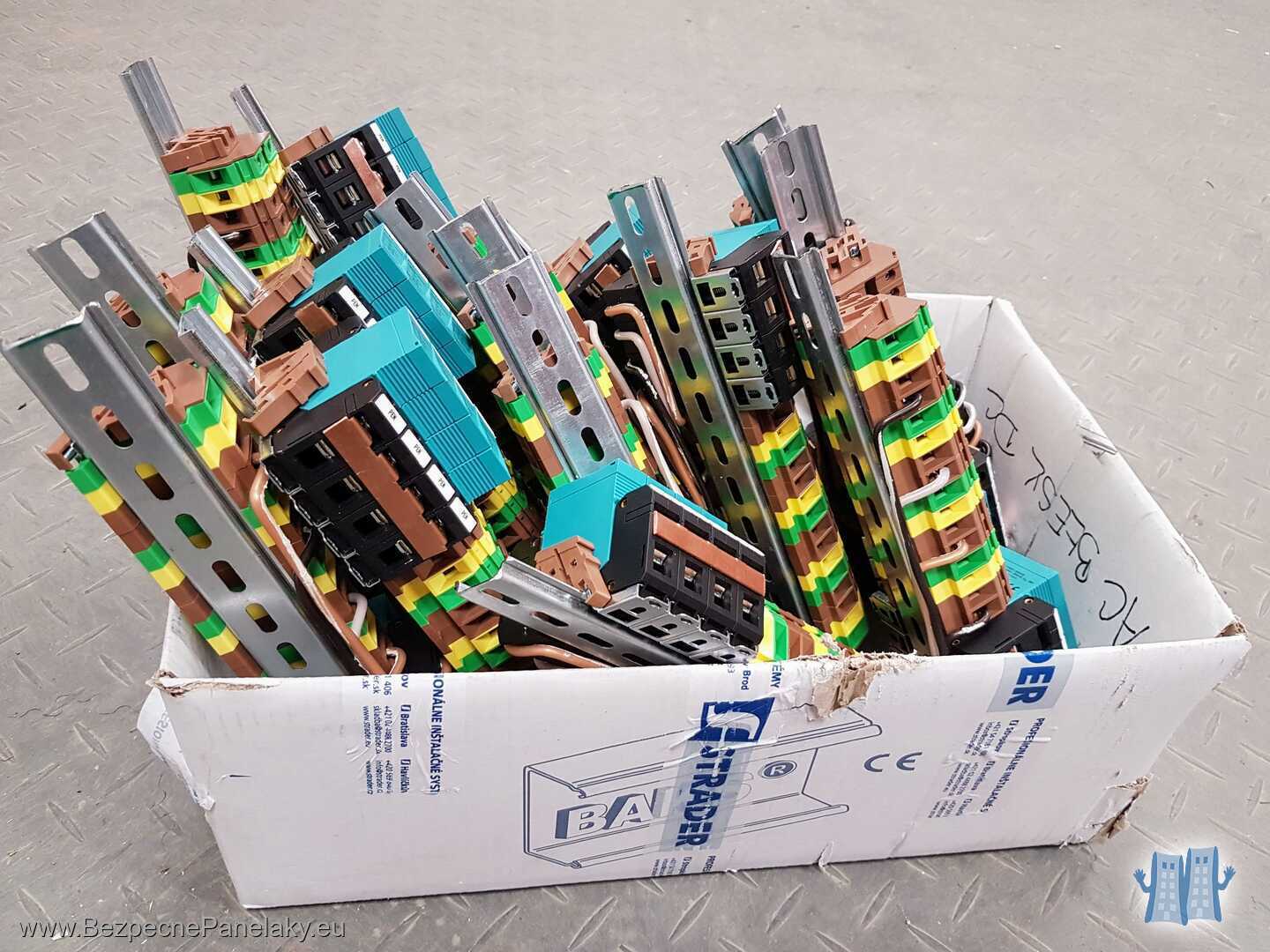

Časť stredných prepäťoviek pripravená na montáž

1. Časť stredných prepäťoviek pripravená na montáž

Príprava prepäťových ochrán pred montážou

2. Príprava prepäťových ochrán pred montážou

Stredné PO sme montovali pri rekonštrukcii elektromerových rozvádzačov

3. Stredné PO sme montovali pri rekonštrukcii elektromerových rozvádzačov

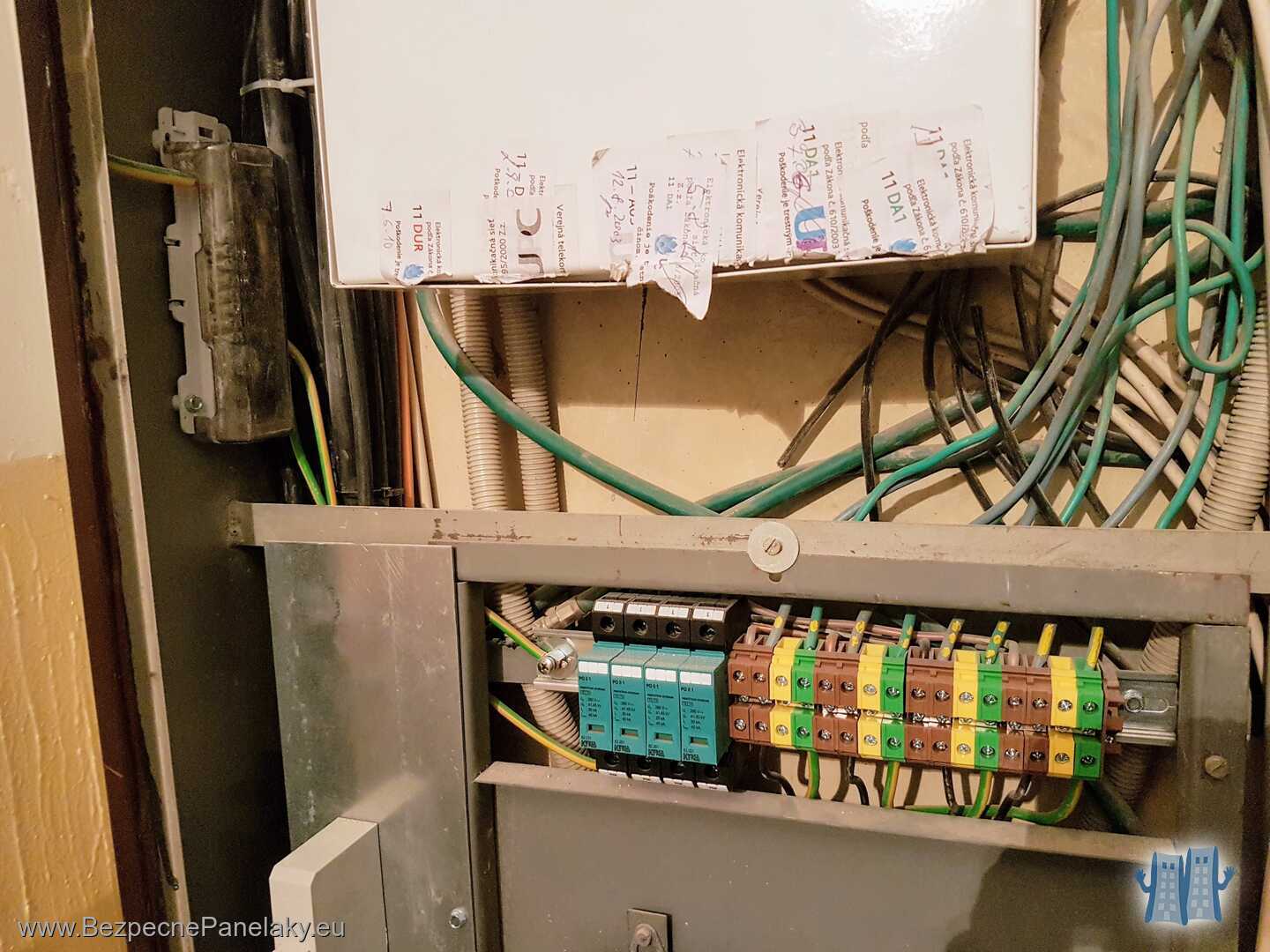

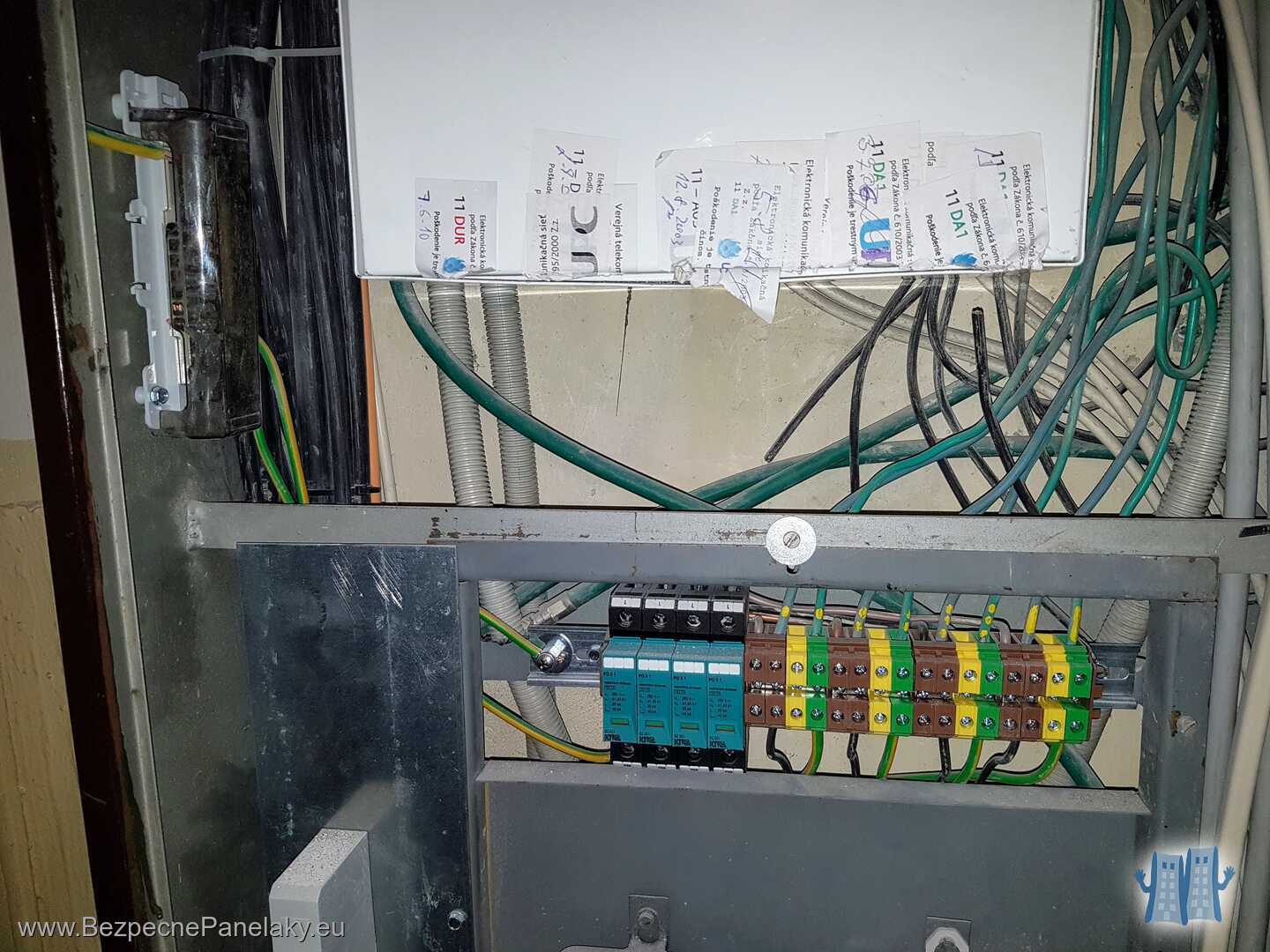

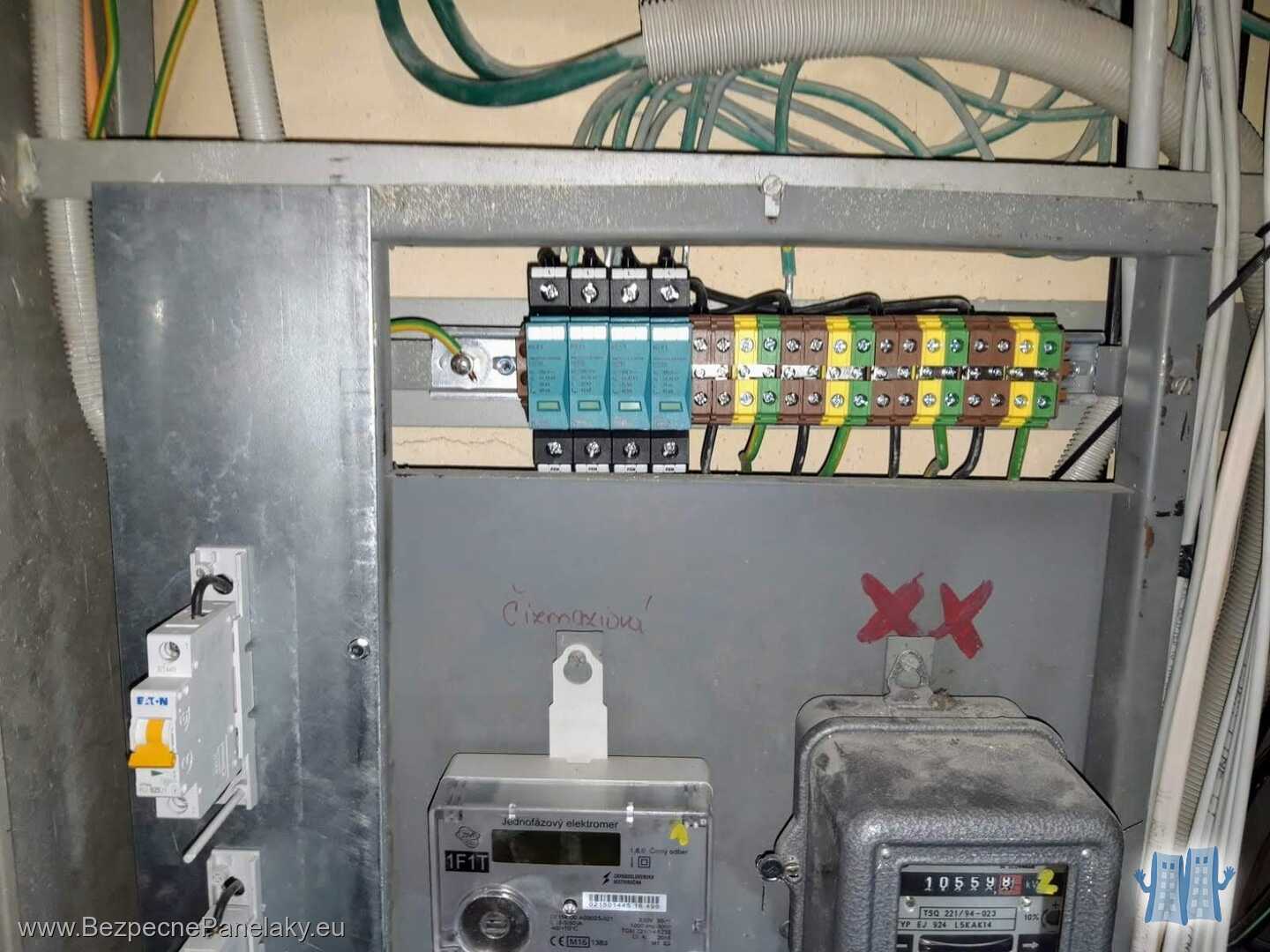

Stredné prepäťové ochrany pre 4 byty, vľavo ekvipotenciálna prípojnica hlavného pospojovania

4. Stredné prepäťové ochrany pre 4 byty, vľavo ekvipotenciálna prípojnica hlavného pospojovania

Stredné prepäťové ochrany odfiltrujú stredné prepätie ešte pred vstupom do bytu

5. Stredné prepäťové ochrany odfiltrujú stredné prepätie ešte pred vstupom do bytu

Stredné prepäťové ochrany namontované v meranej časti rozvodu

6. Stredné prepäťové ochrany namontované v meranej časti rozvodu

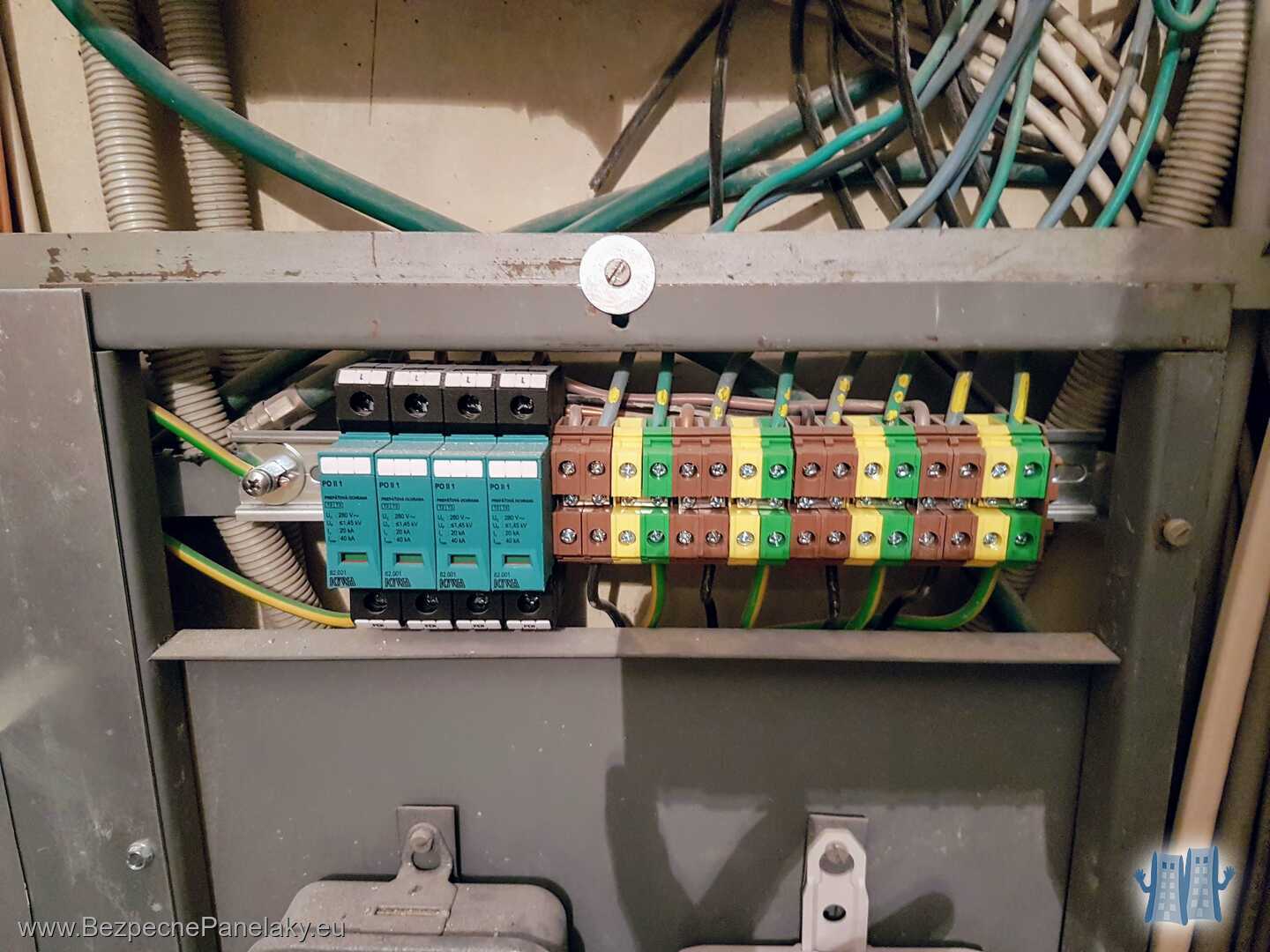

Zdvojené bytové svorky slúžia na odbočenie pre prepäťové ochrany a tiež na pripojenie bytových prívodov (oranžové káble sú nové bytové prívody čakajúce na pripojenie)

7. Zdvojené bytové svorky slúžia na odbočenie pre prepäťové ochrany a tiež na pripojenie bytových prívodov (oranžové káble sú nové bytové prívody čakajúce na pripojenie)

Núdzové osvetlenie

LED núdzové svietidlo LEDUS 8

1. LED núdzové svietidlo LEDUS 8

Núdzové osvetlenie sme zhotovili vrátane bezhalogénovej kabeláže

2. Núdzové osvetlenie sme zhotovili vrátane bezhalogénovej kabeláže

Únikové cesty sú osvetlené LED núdzovým osvetlením s autonómnosťou 120 minút

3. Únikové cesty sú osvetlené LED núdzovým osvetlením s autonómnosťou 120 minút

V prípade potreby sa svietidlo dá prepnúť do funkcie trvalého orientačného svietenia na 10% výkonu

4. V prípade potreby sa svietidlo dá prepnúť do funkcie trvalého orientačného svietenia na 10% výkonu

EATON LEDUS 8

5. EATON LEDUS 8

Núdzové svietidlo LEDUS 8 so zvislou plexi tabuľkou s piktogramom

6. Núdzové svietidlo LEDUS 8 so zvislou plexi tabuľkou s piktogramom

Plexi tabuľky s piktogramom sú určené na svietidlá pri stropnej montáži

7. Plexi tabuľky s piktogramom sú určené na svietidlá pri stropnej montáži

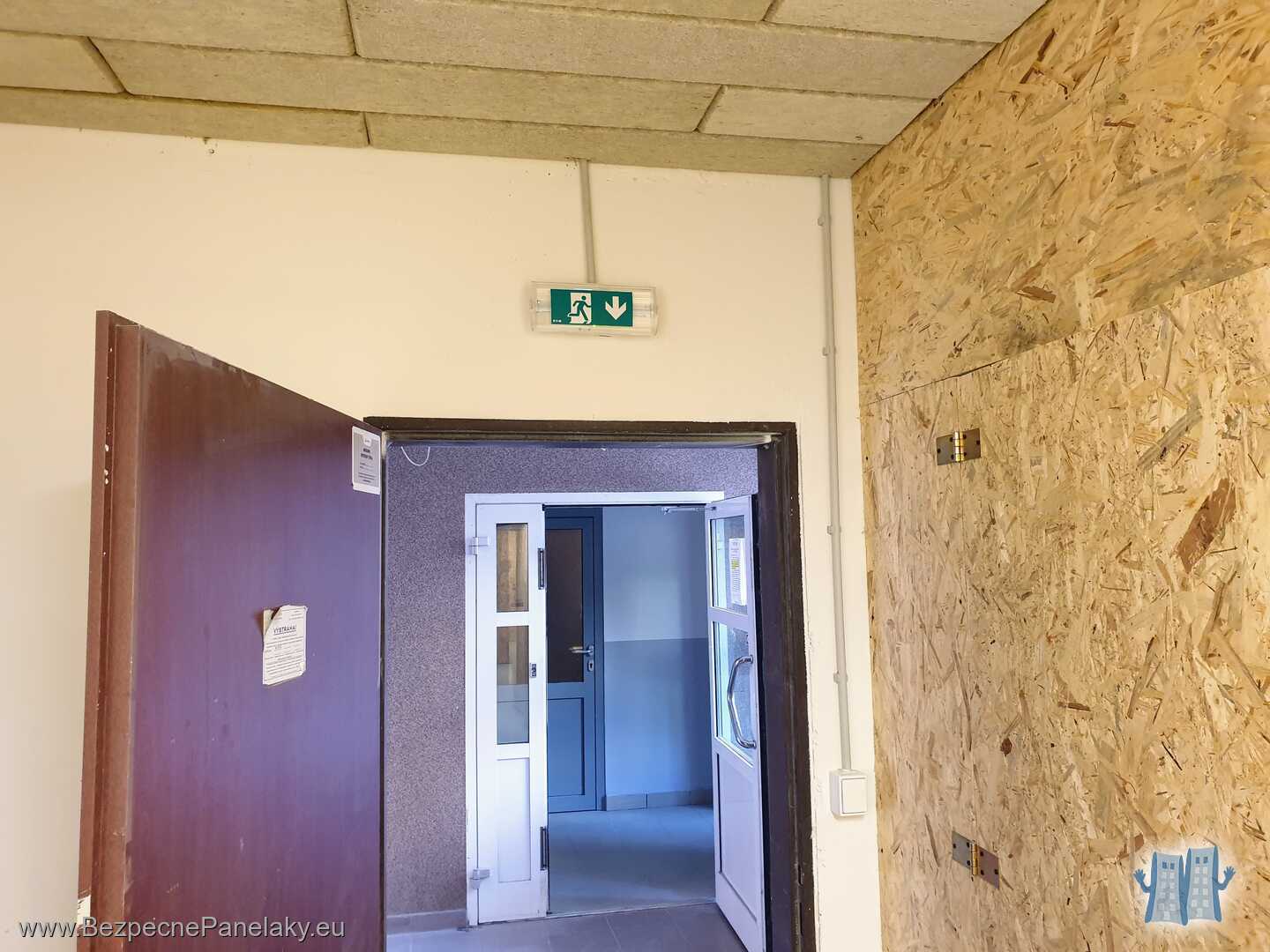

Osvetlený a označený východ z bytového domu

8. Osvetlený a označený východ z bytového domu

Núdzové svietidlo ukazujúce smer k východu z bytového domu a osvetľujúce priestor pred výťahmi pri výpadku elektrickej energie

9. Núdzové svietidlo ukazujúce smer k východu z bytového domu a osvetľujúce priestor pred výťahmi pri výpadku elektrickej energie

Označený smer úniku z bytového domu

10. Označený smer úniku z bytového domu

Pivničné priestory

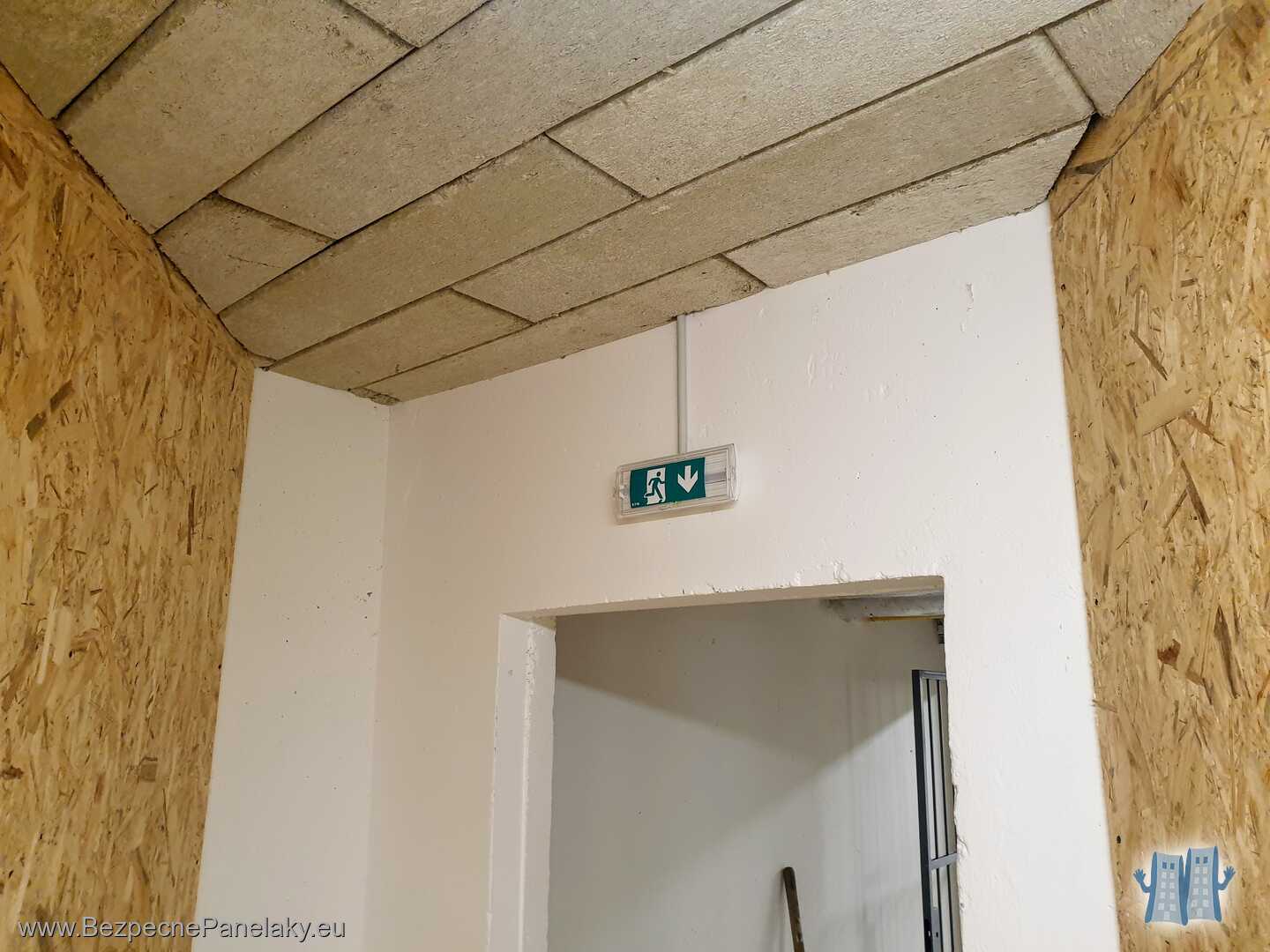

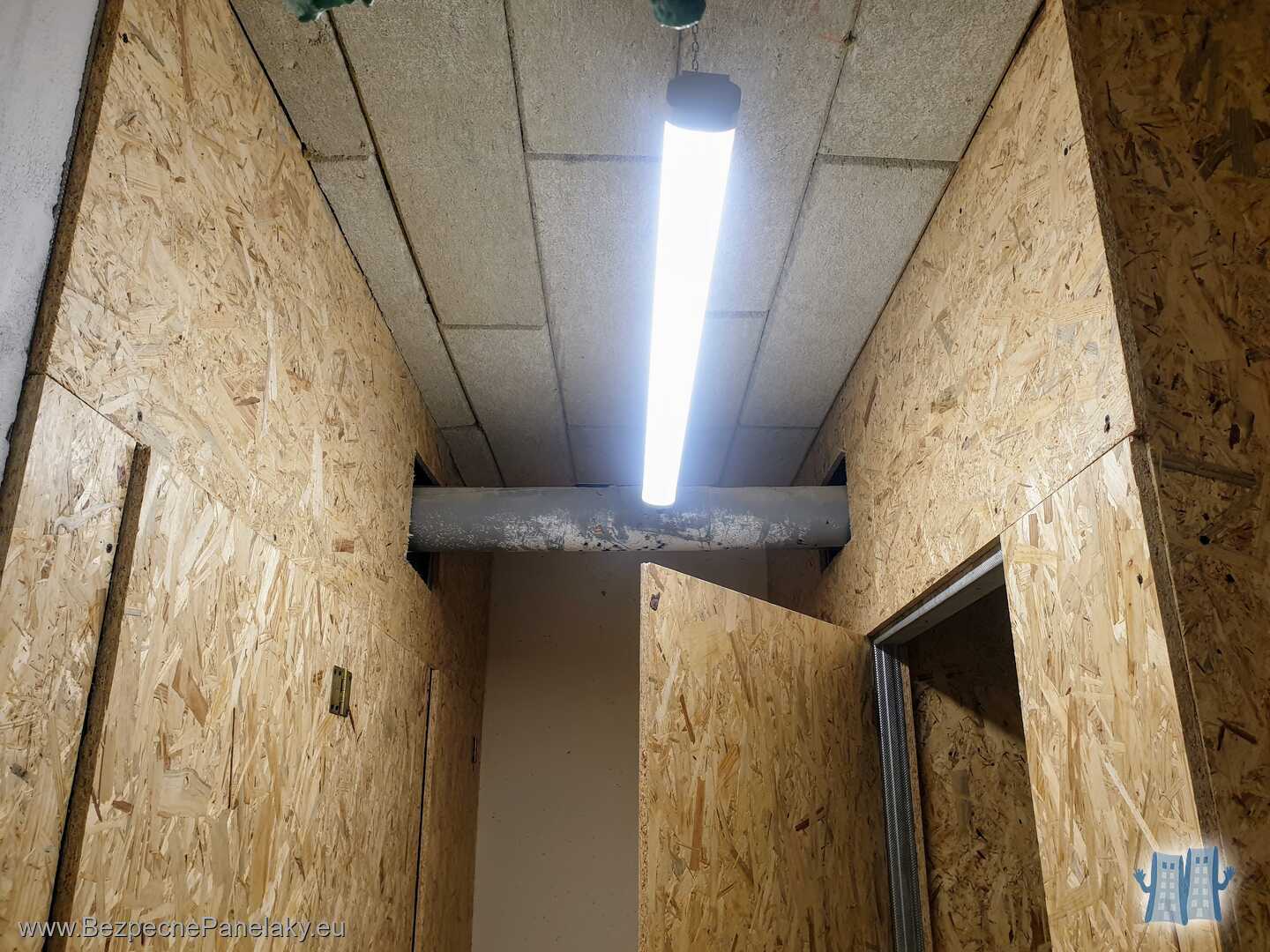

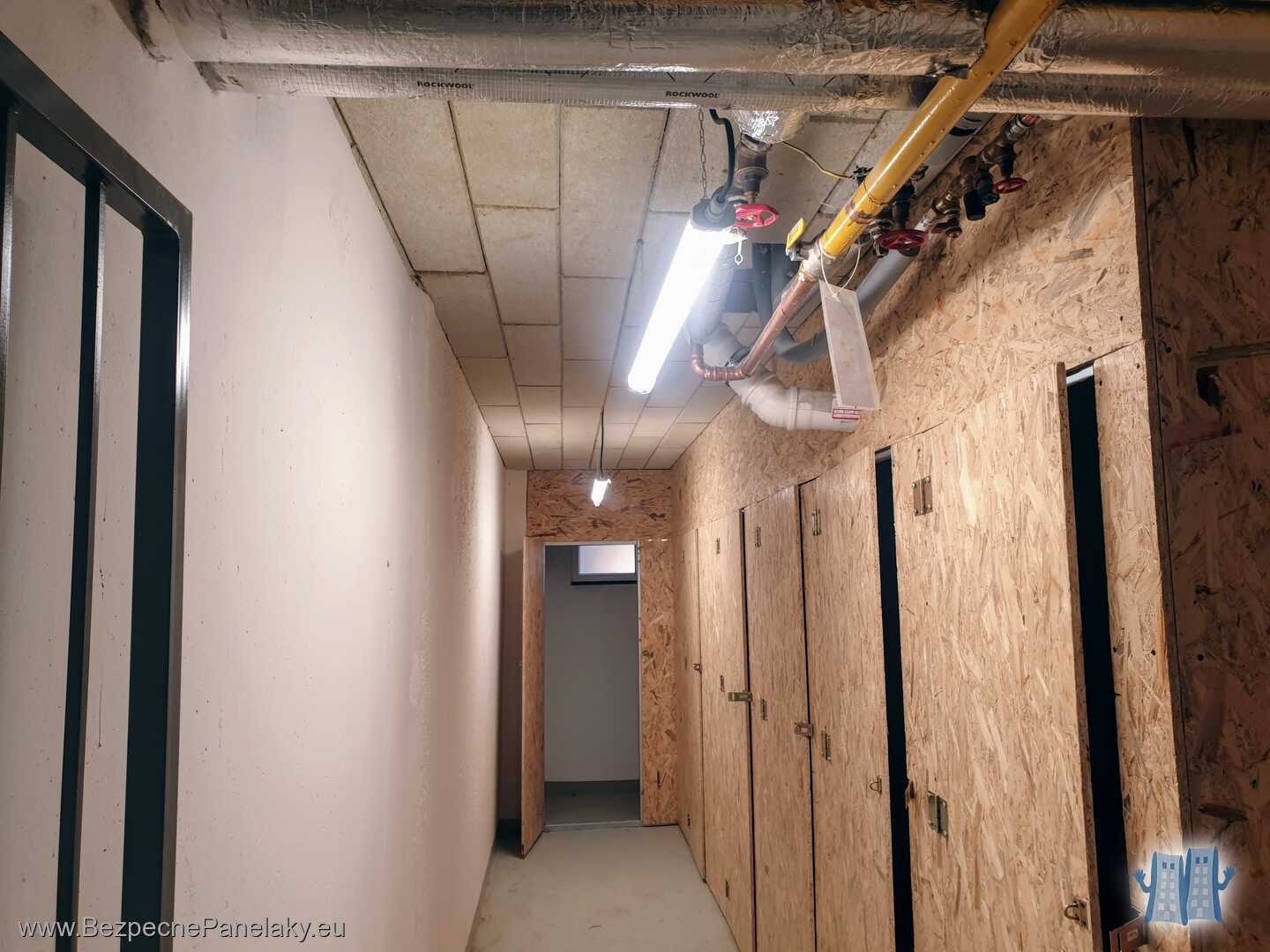

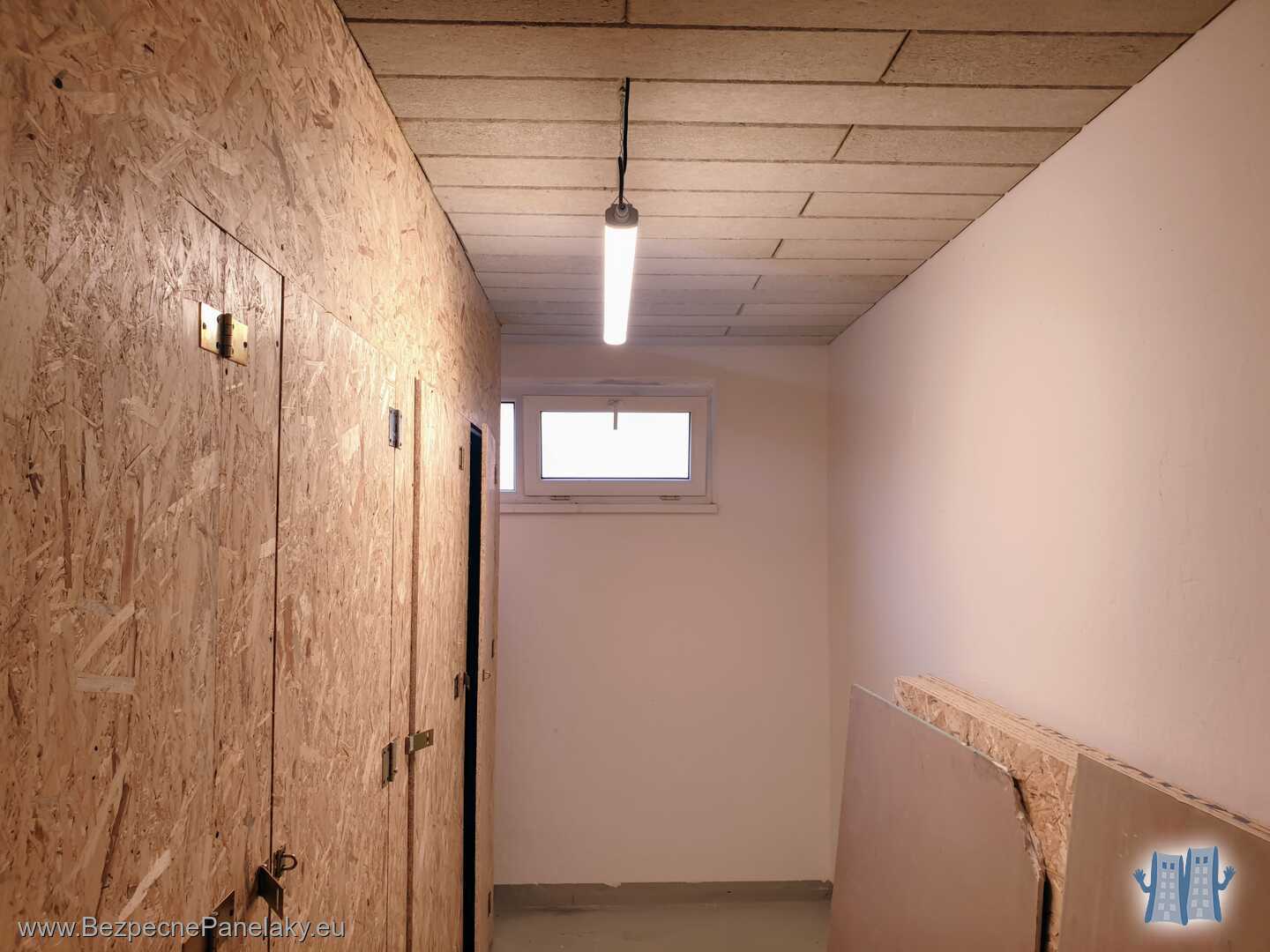

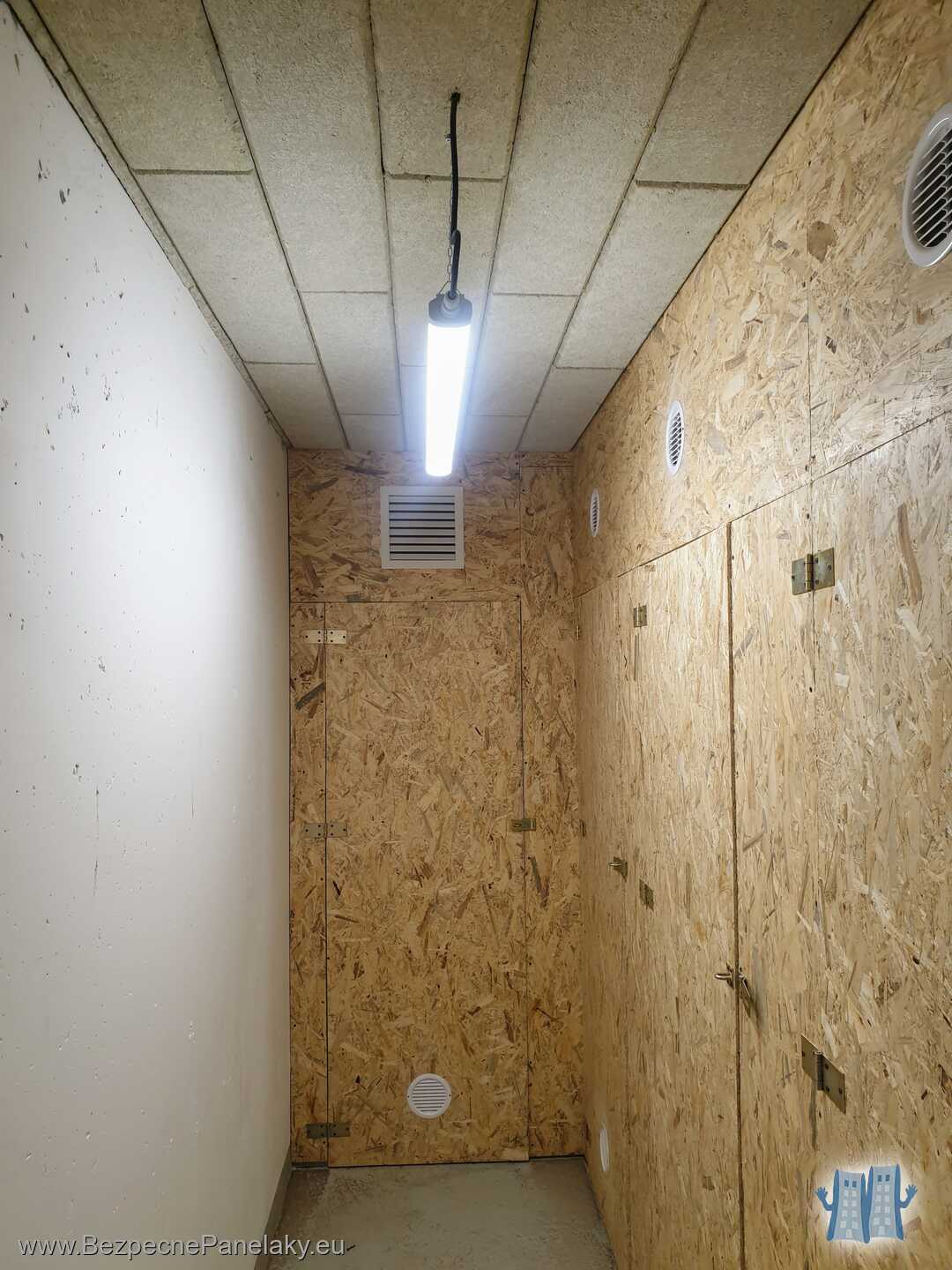

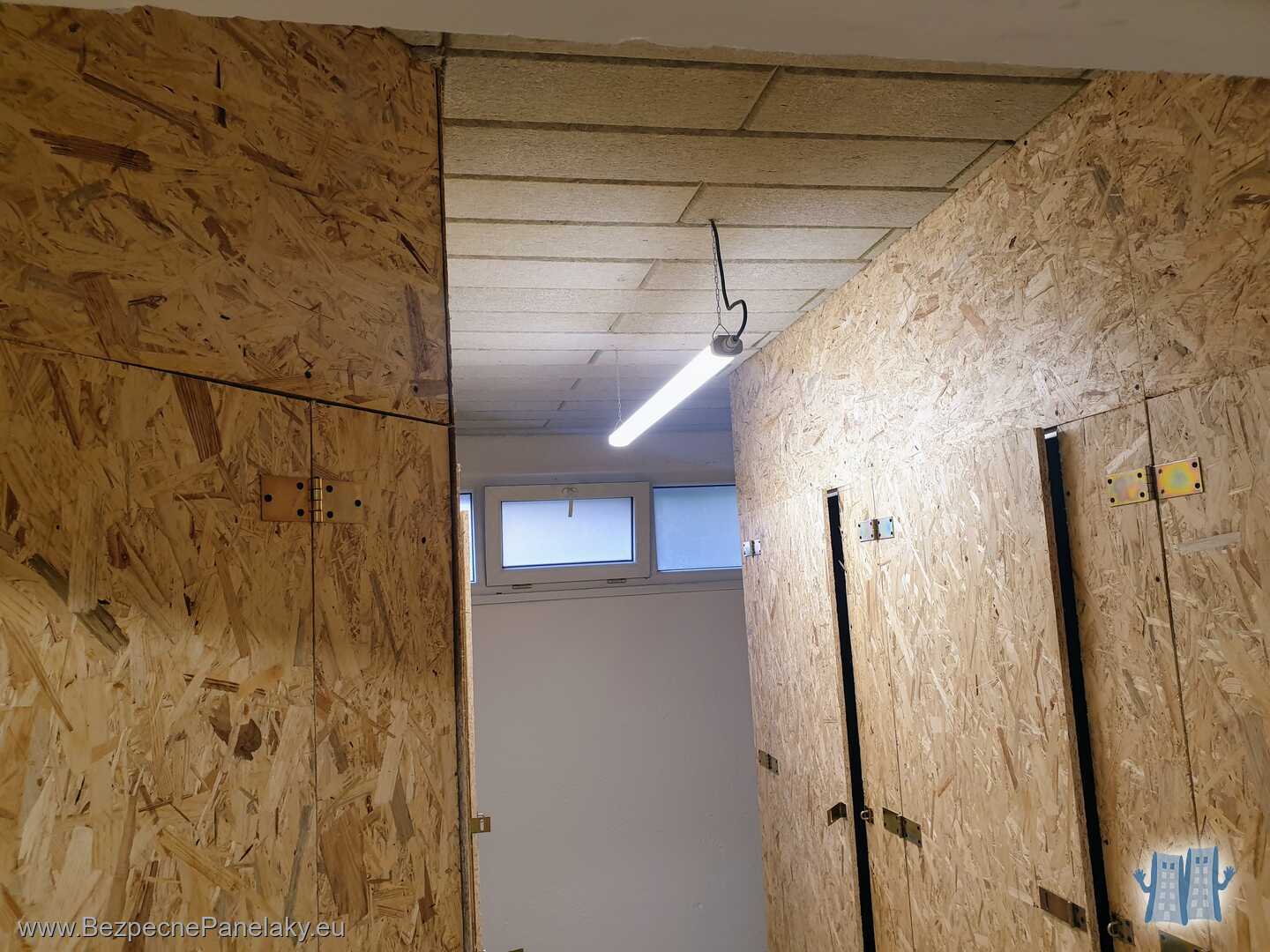

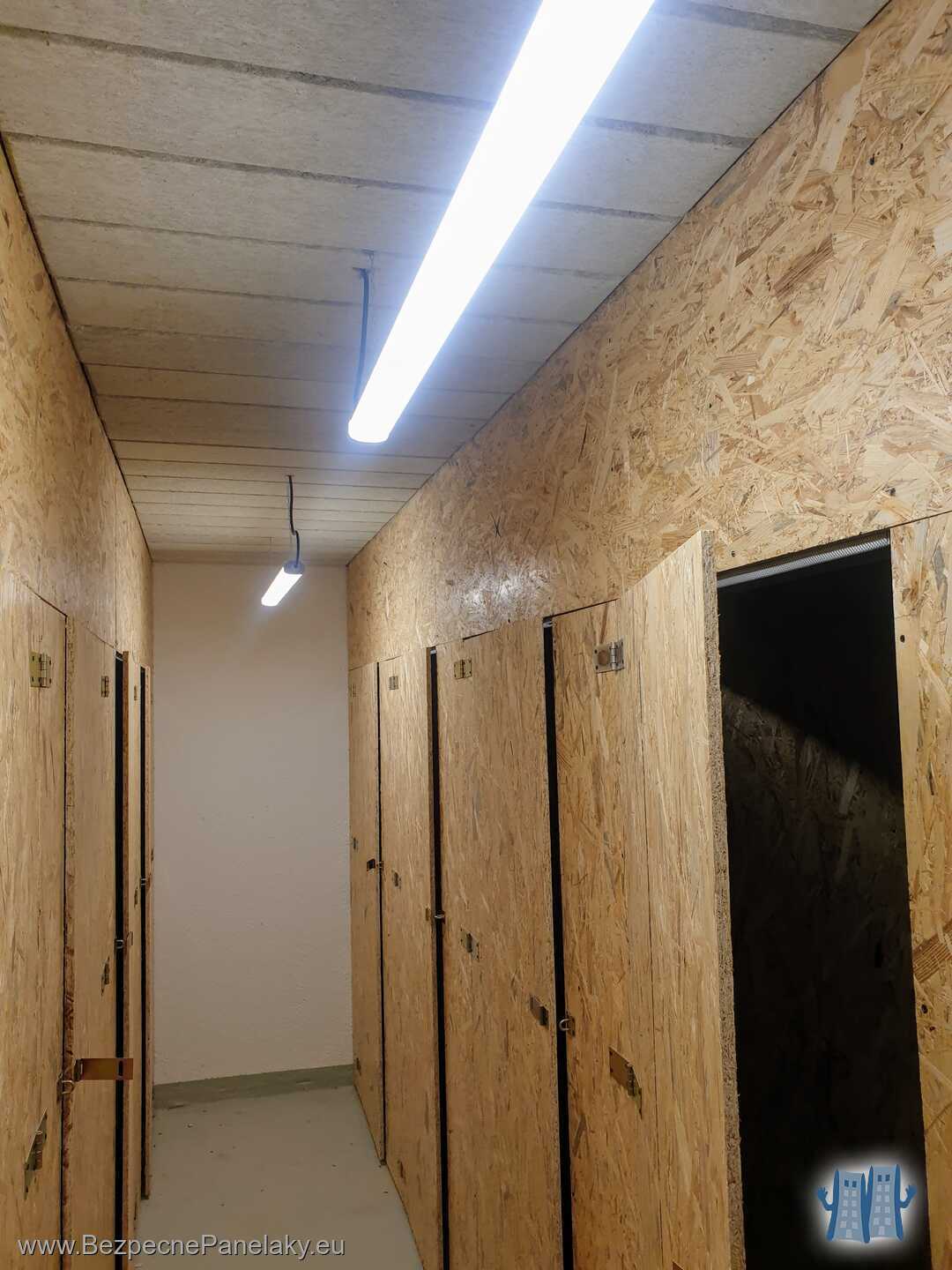

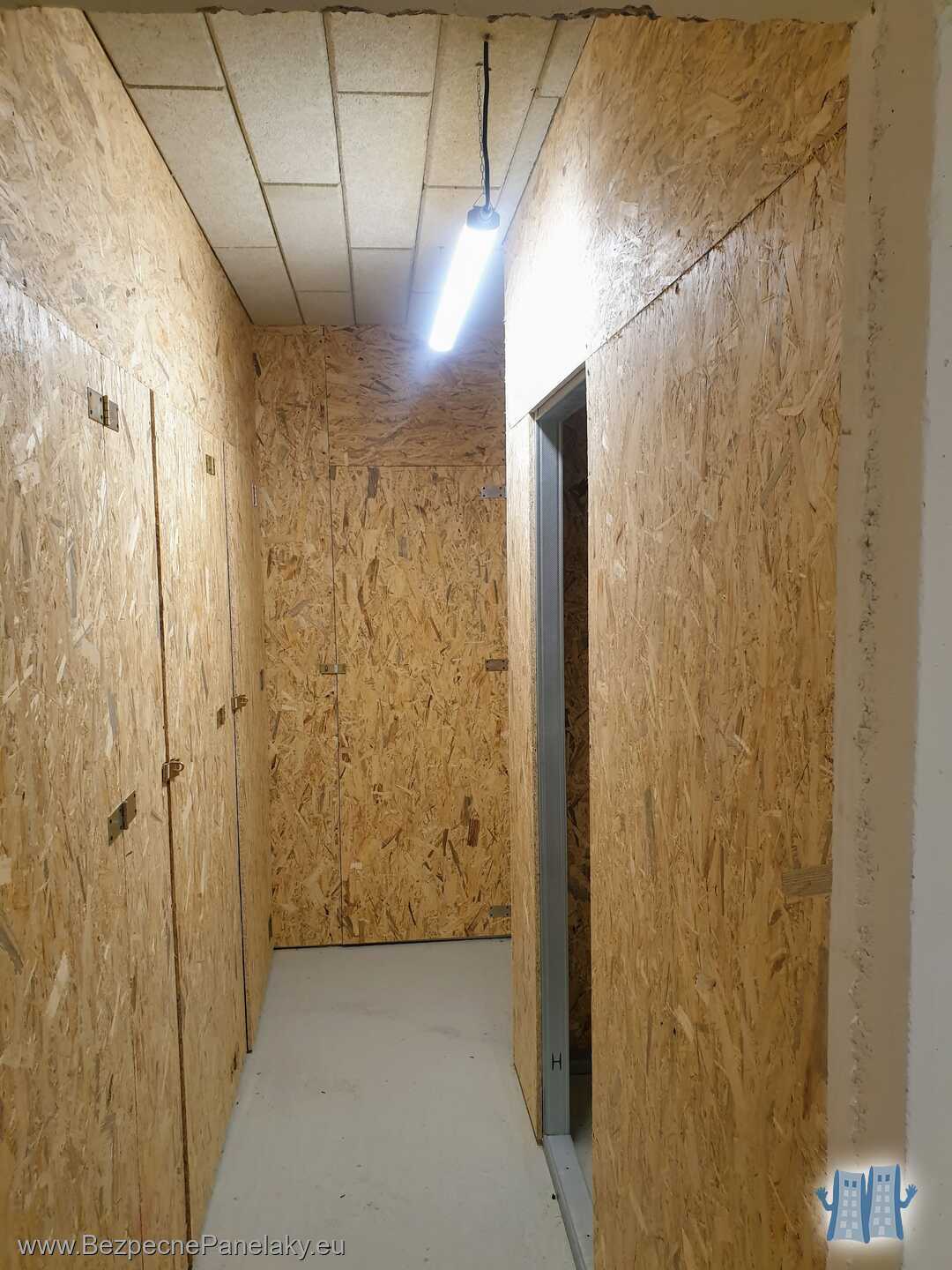

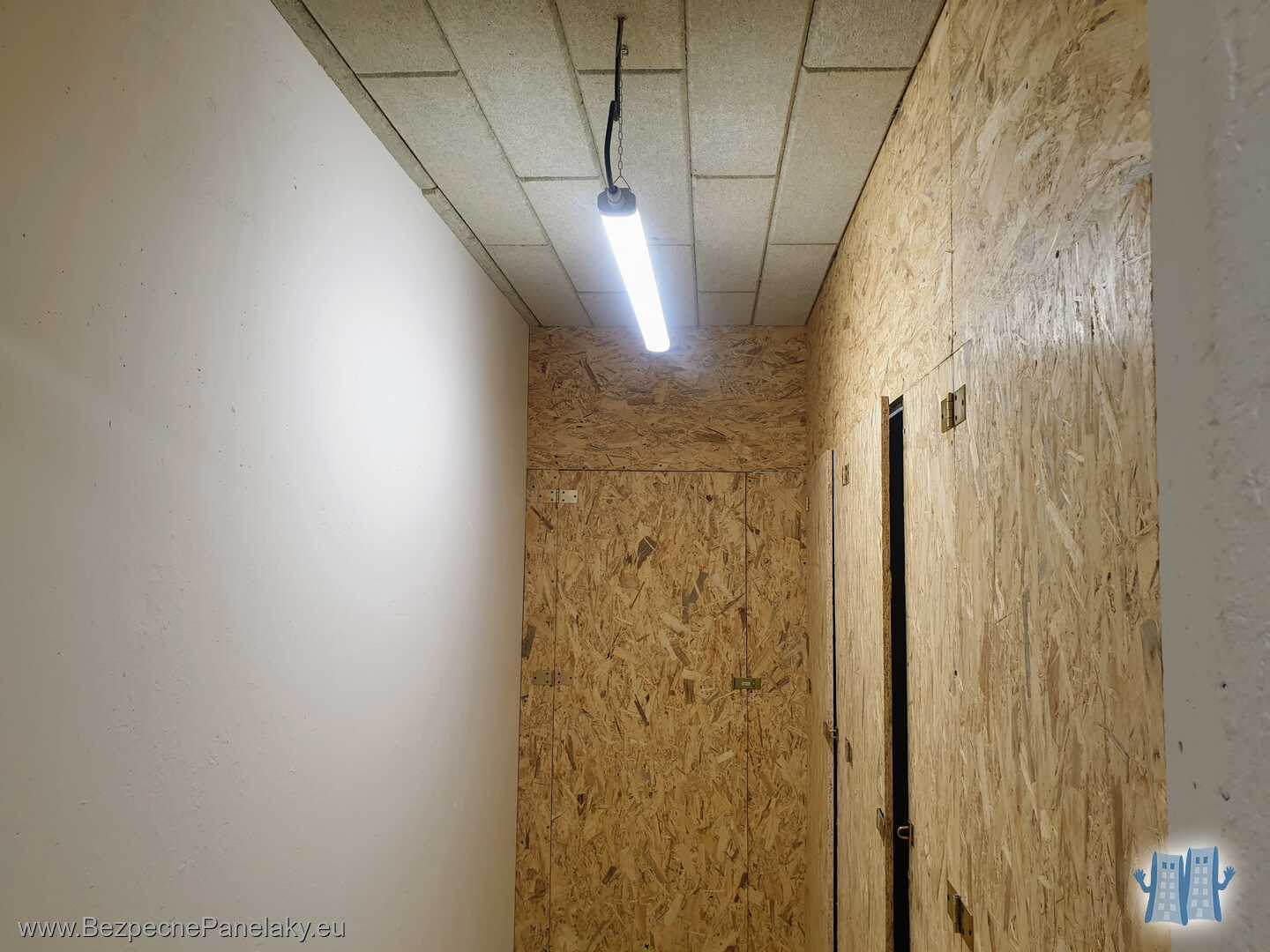

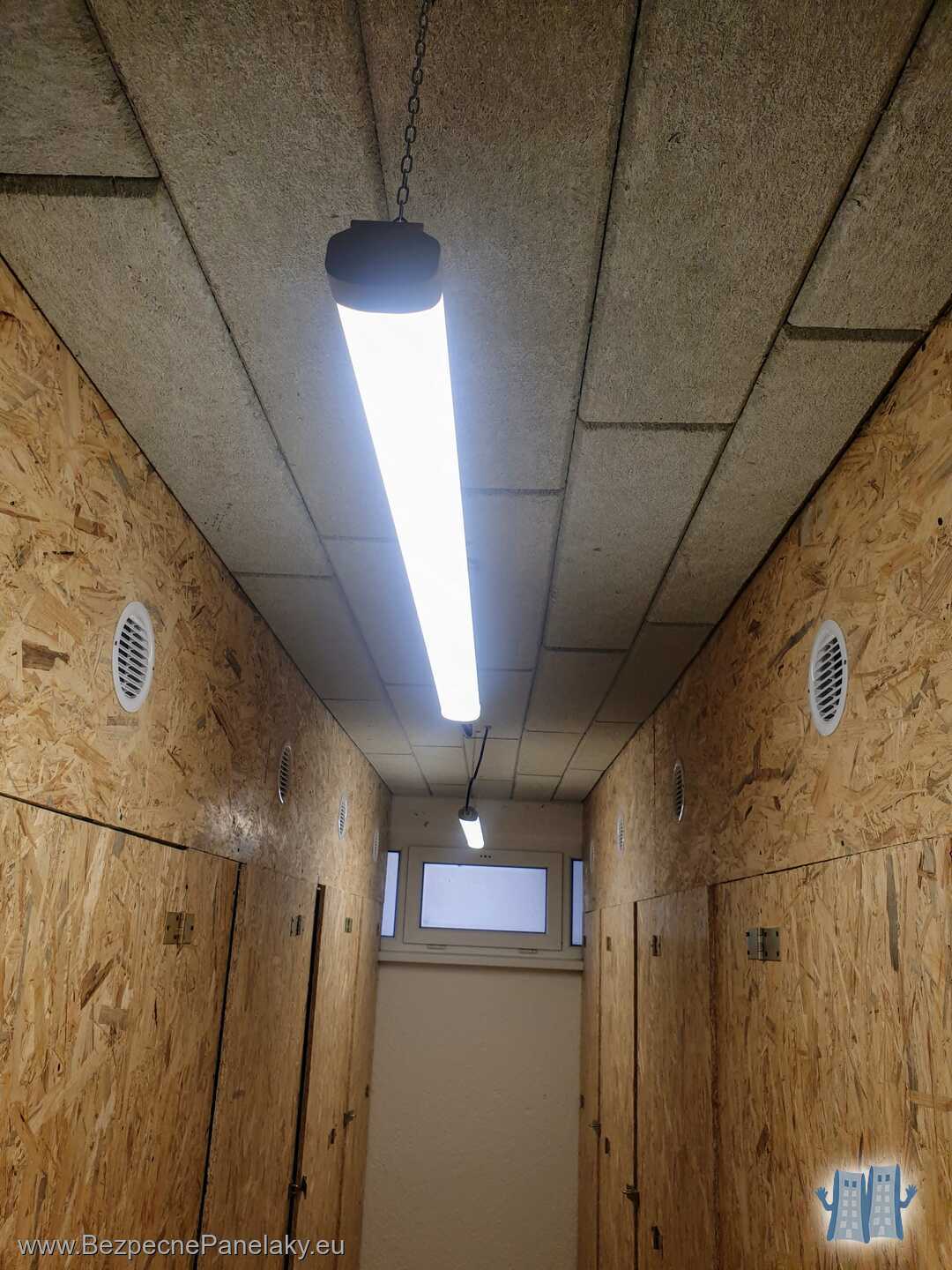

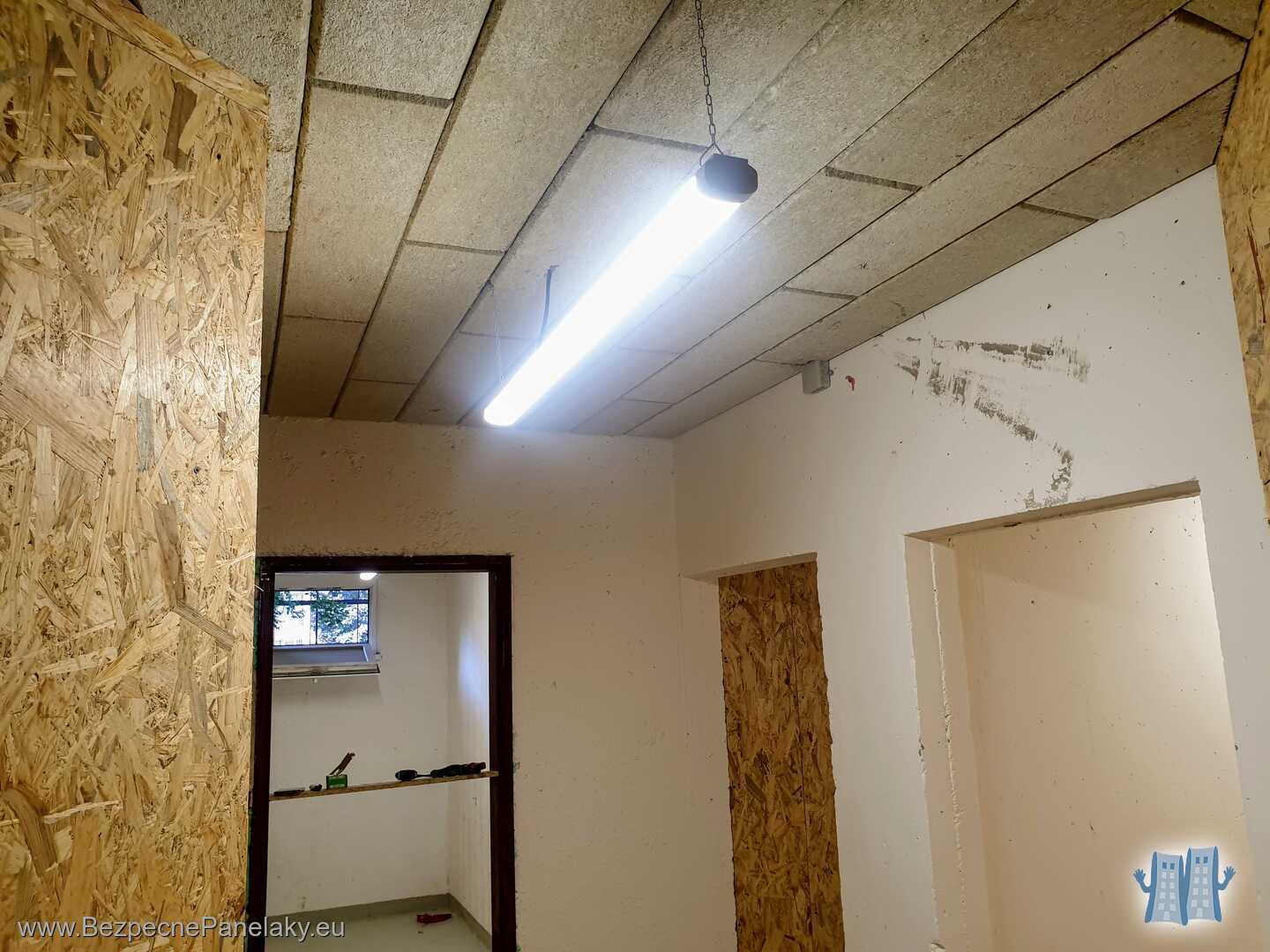

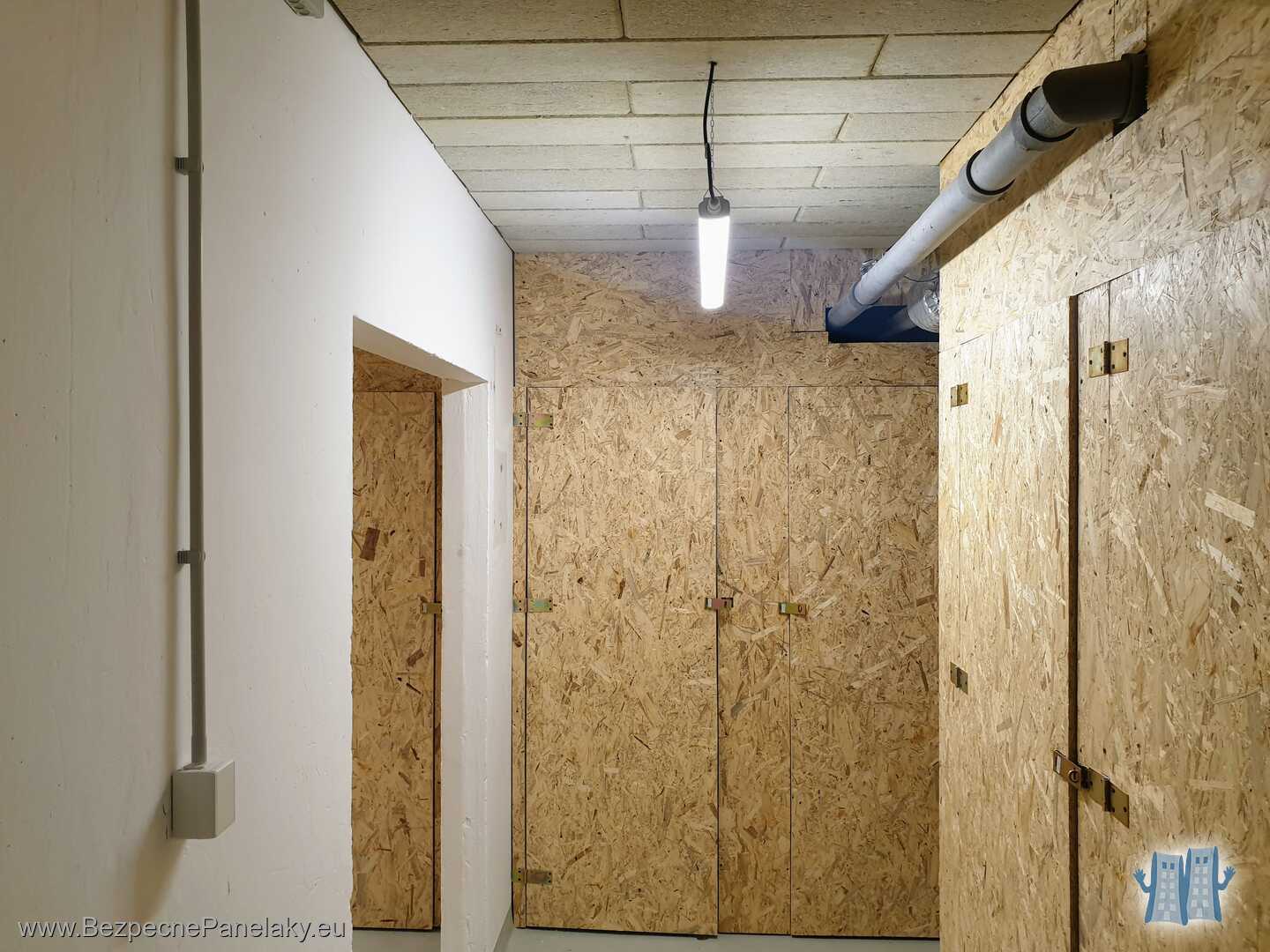

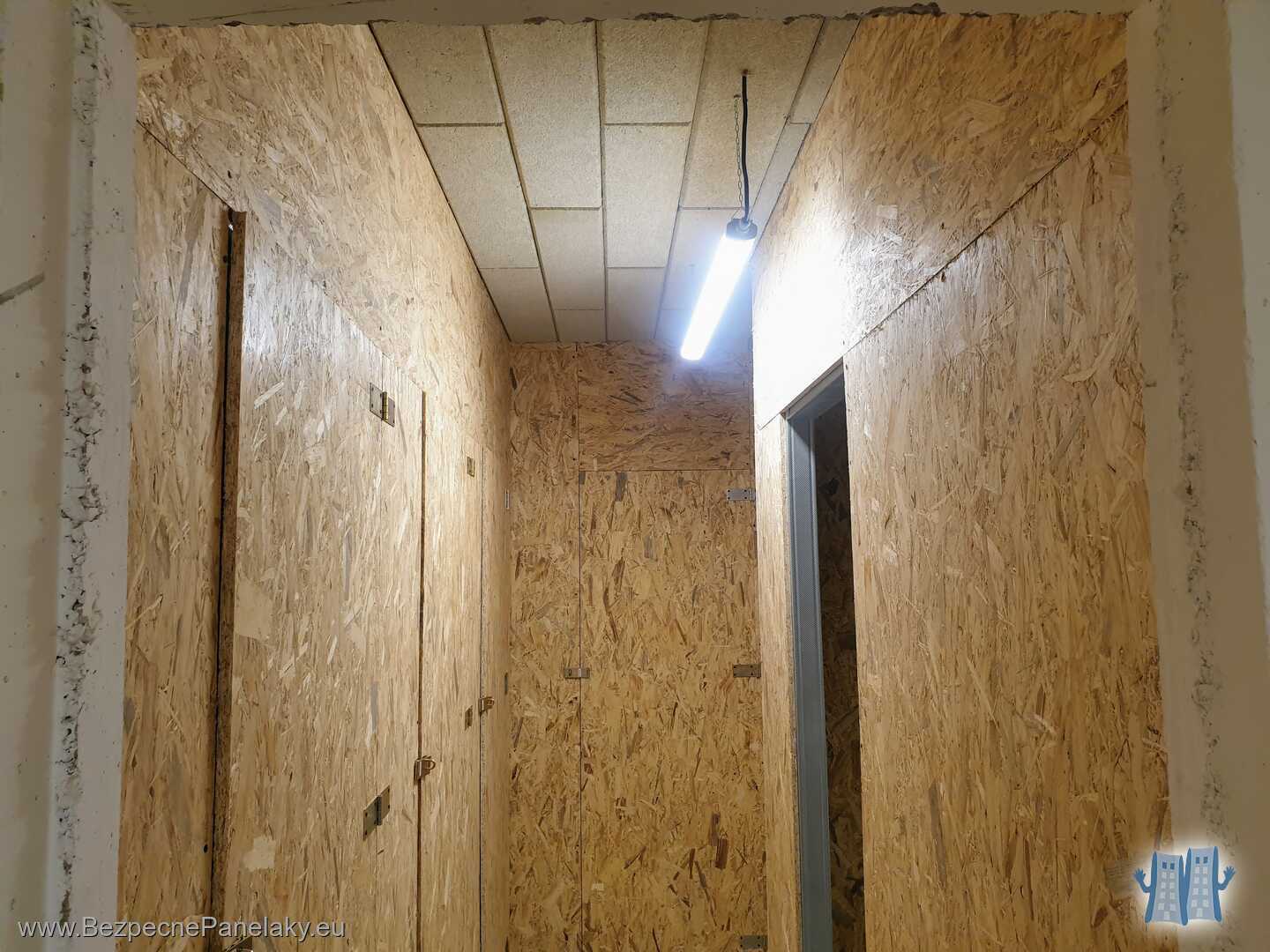

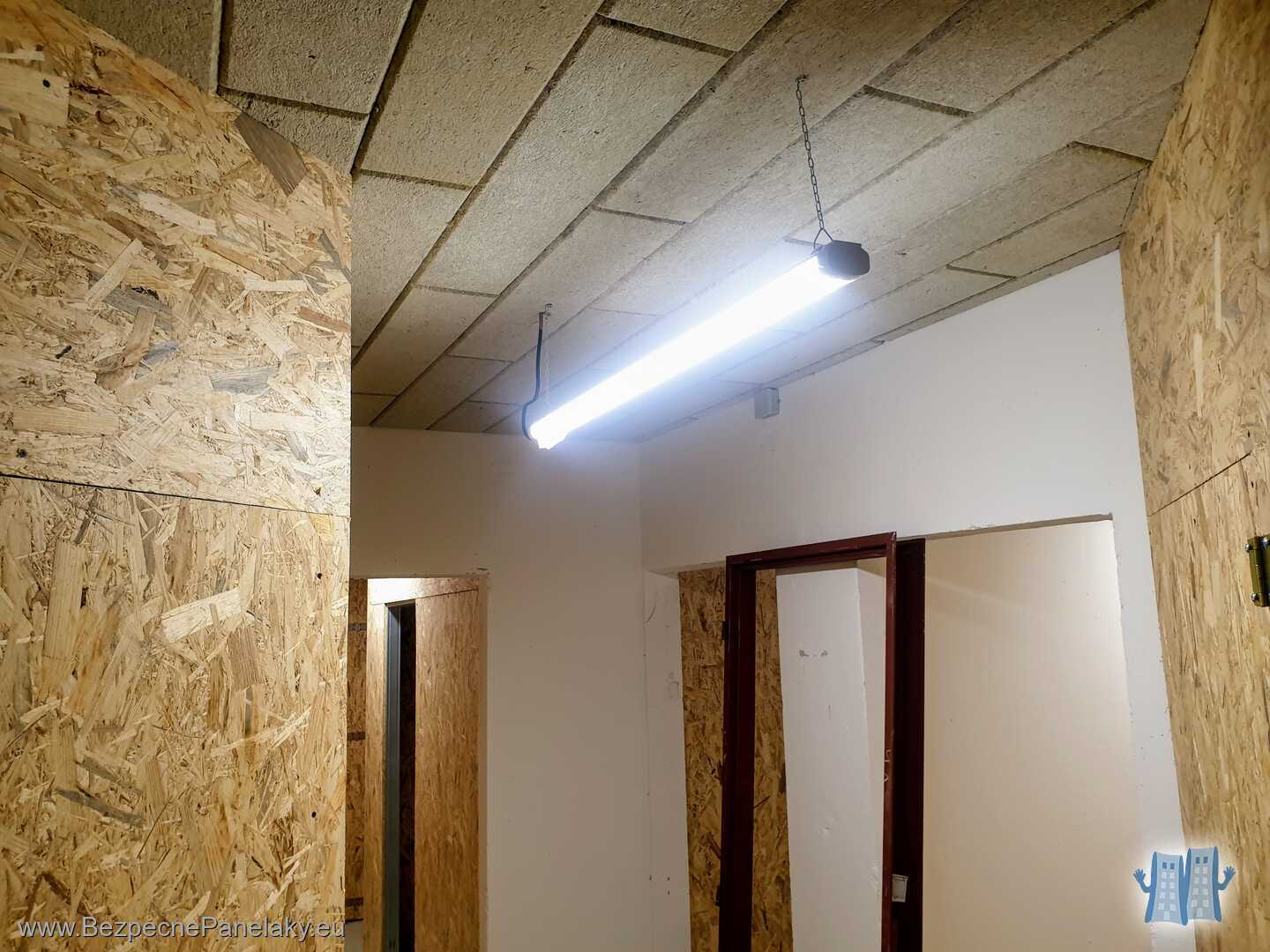

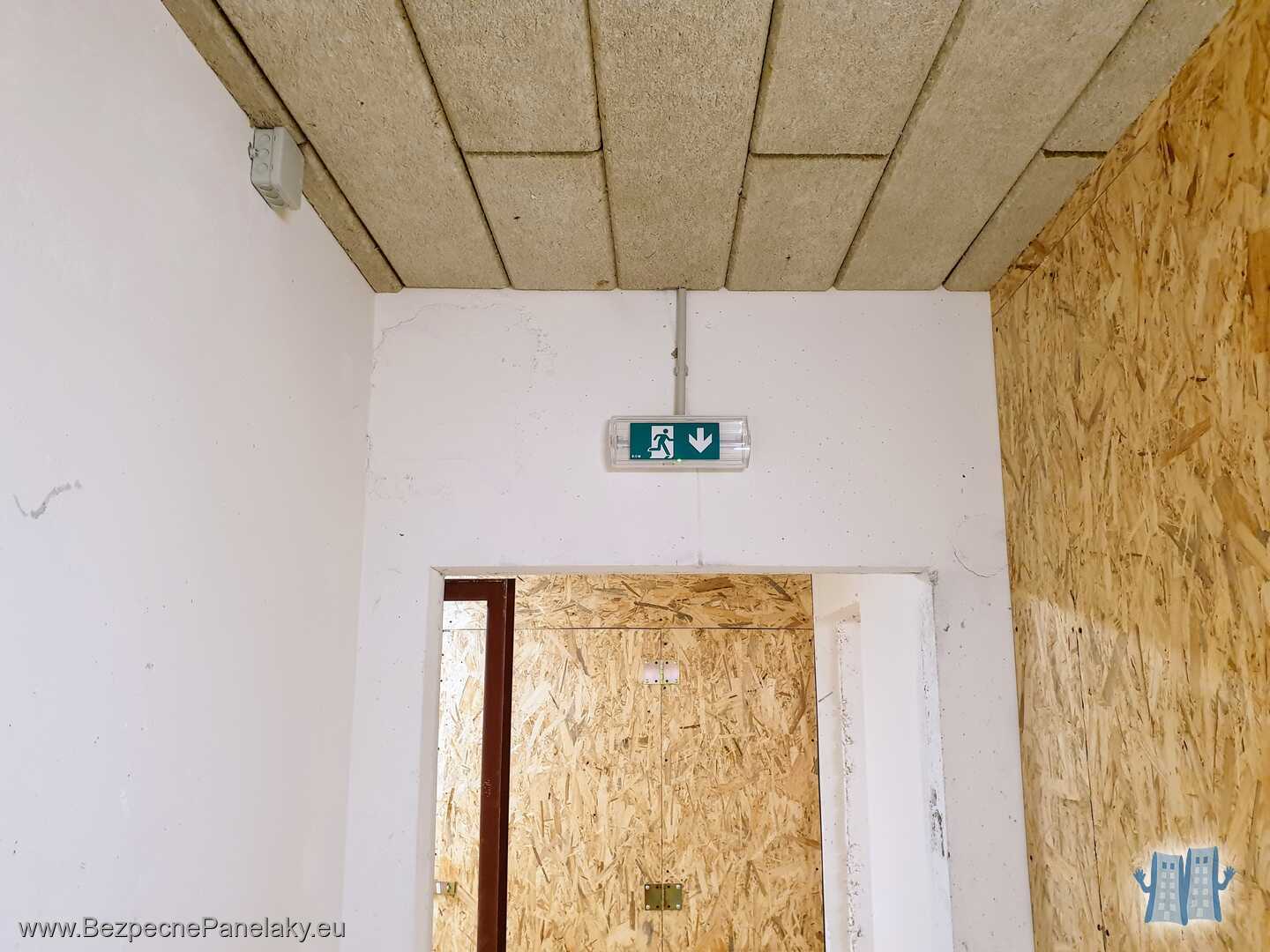

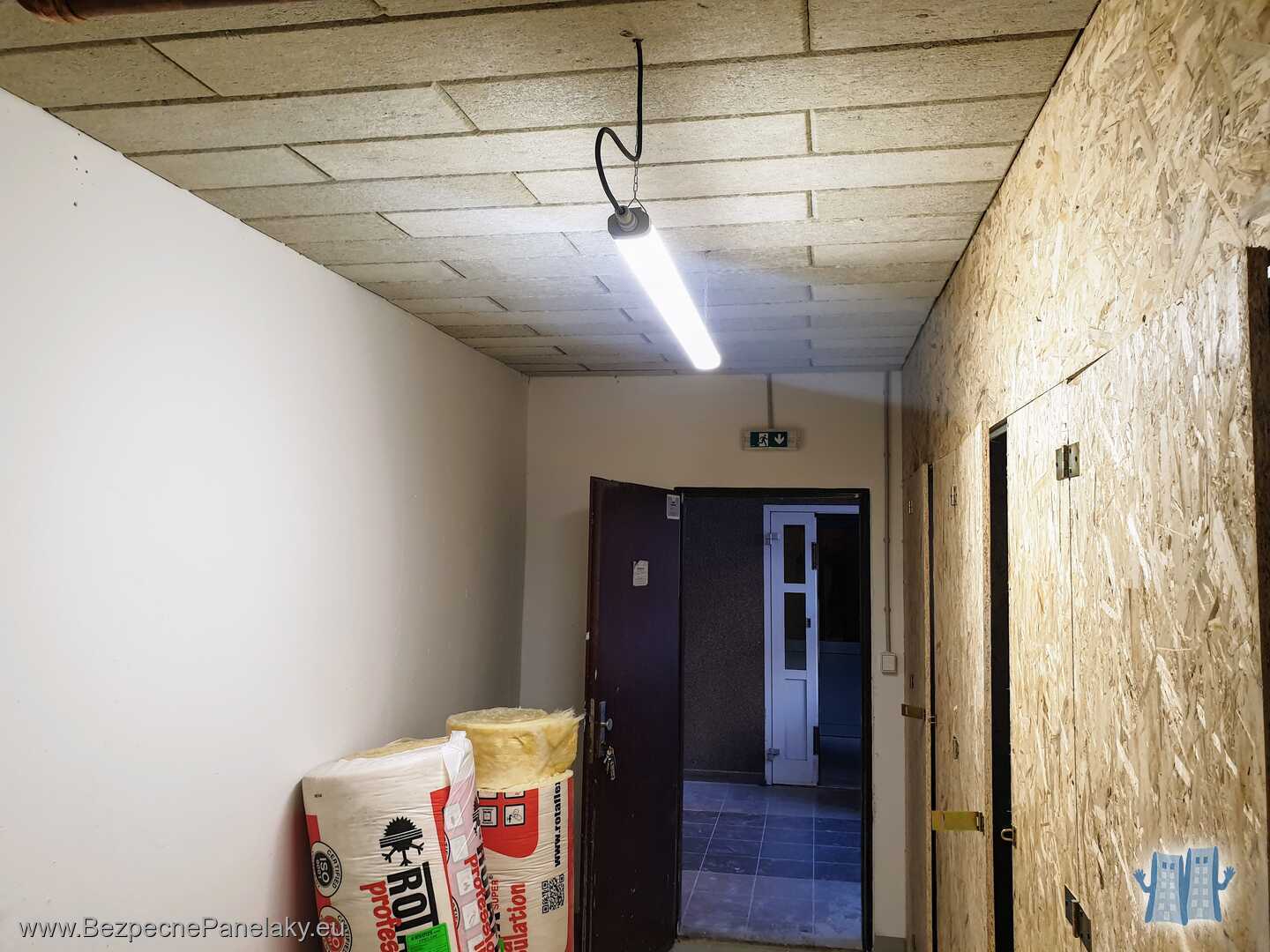

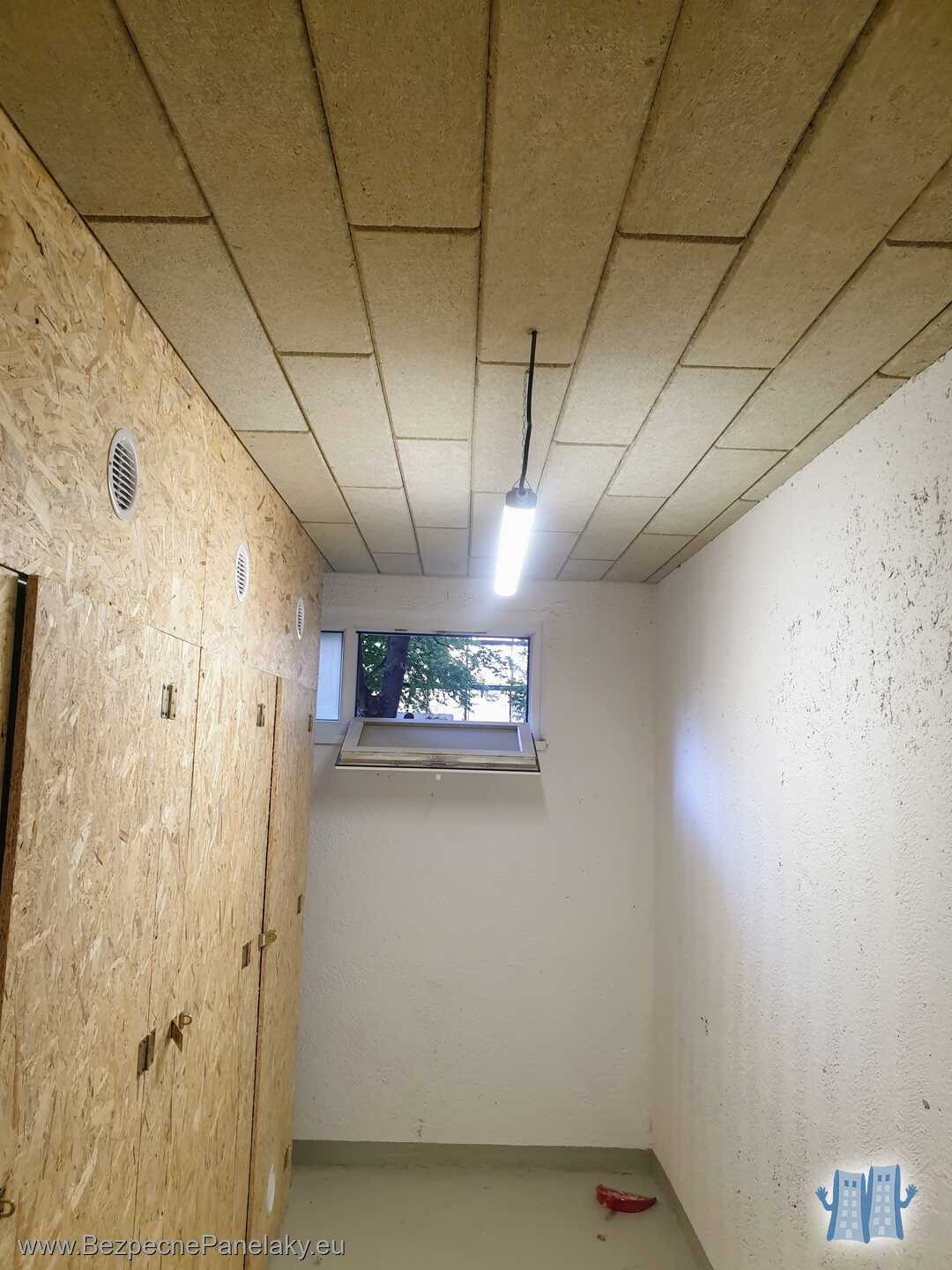

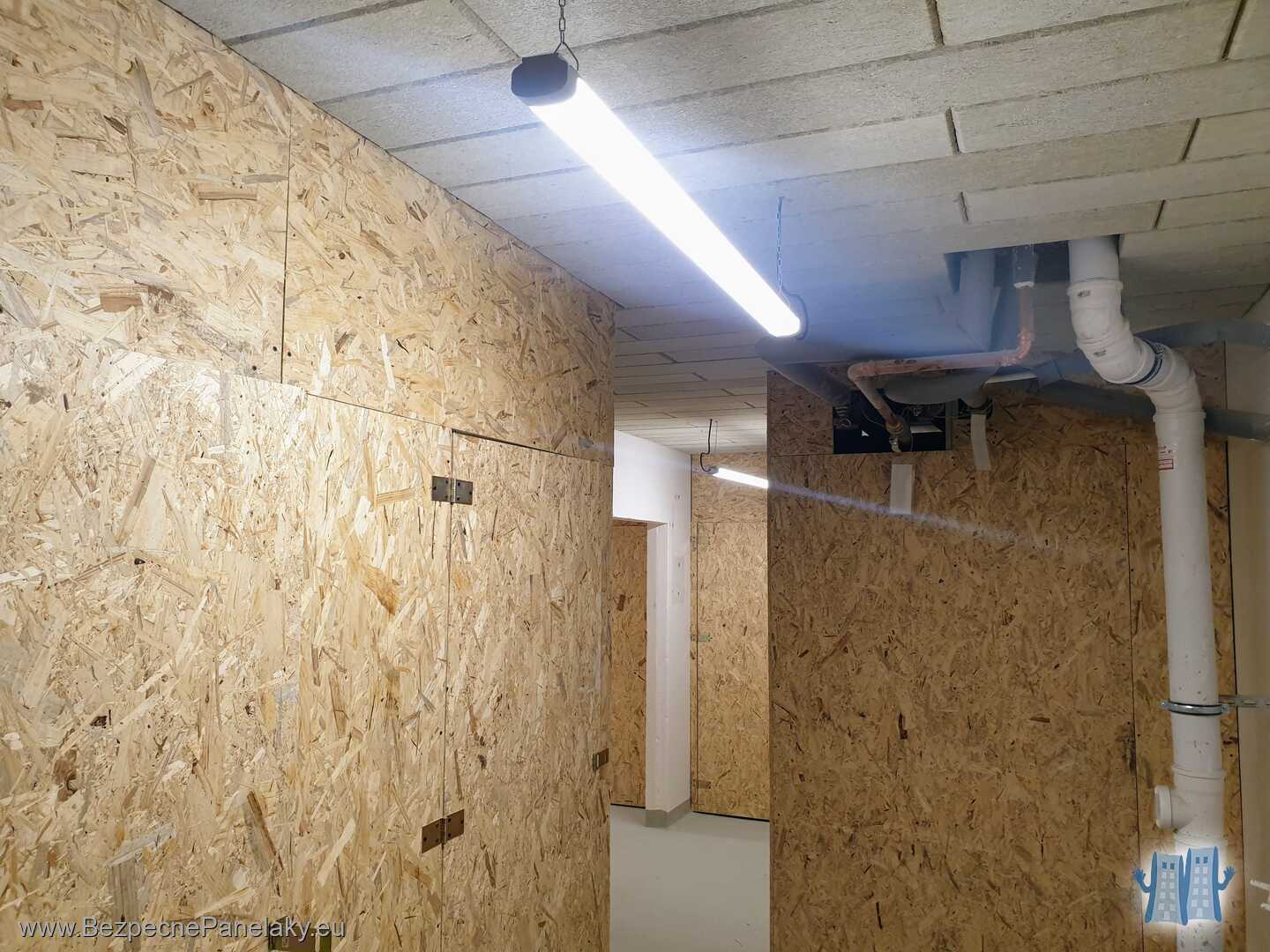

Osvetlenie pivníc - Furdekova 6

1. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

2. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

3. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

4. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

5. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

6. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

7. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

8. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

9. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

10. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

11. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

12. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

13. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

14. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

15. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

16. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

17. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

18. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

19. Osvetlenie pivníc - Furdekova 6

Osvetlenie pivníc - Furdekova 6

20. Osvetlenie pivníc - Furdekova 6

DDS priama voľba

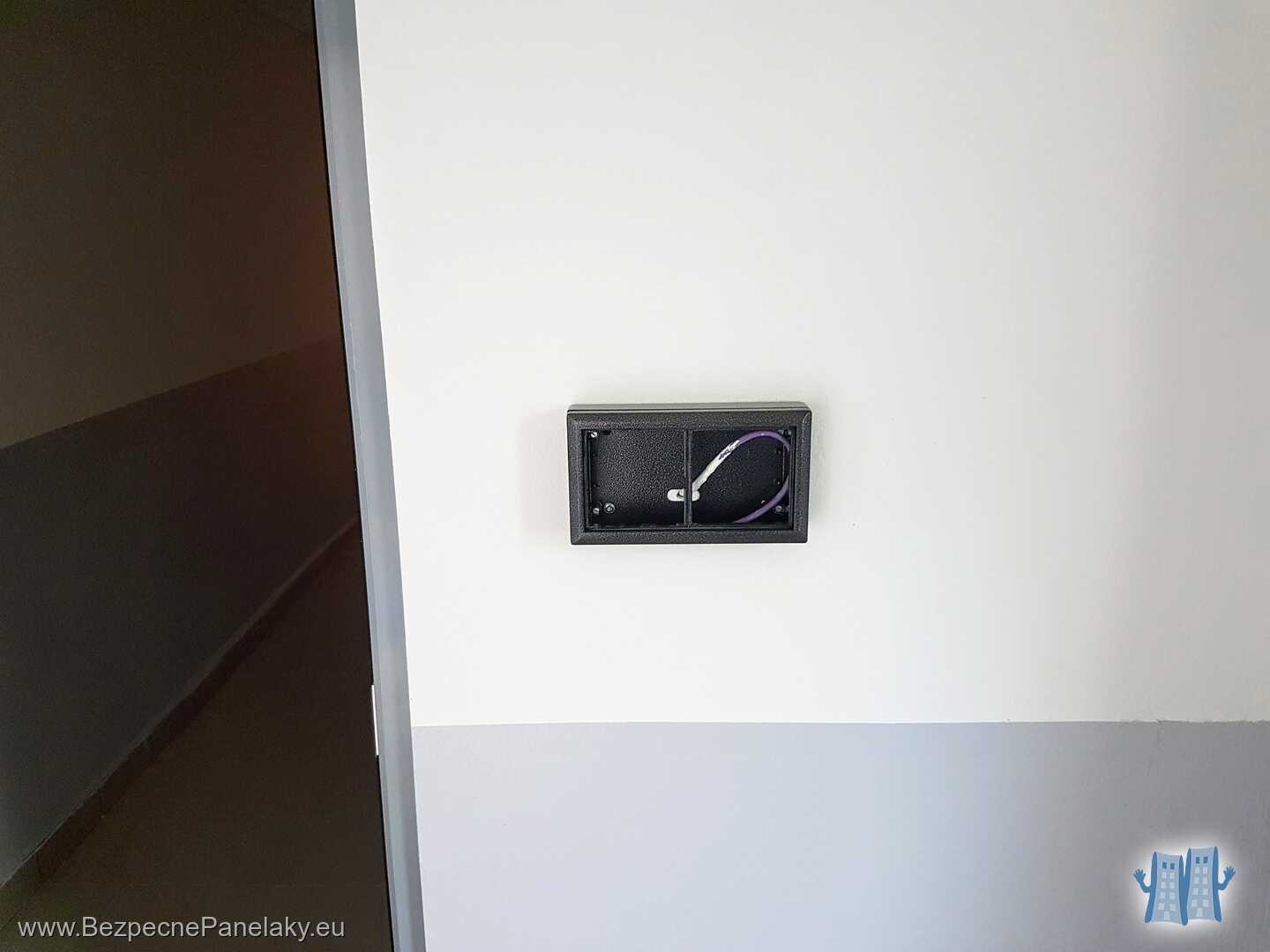

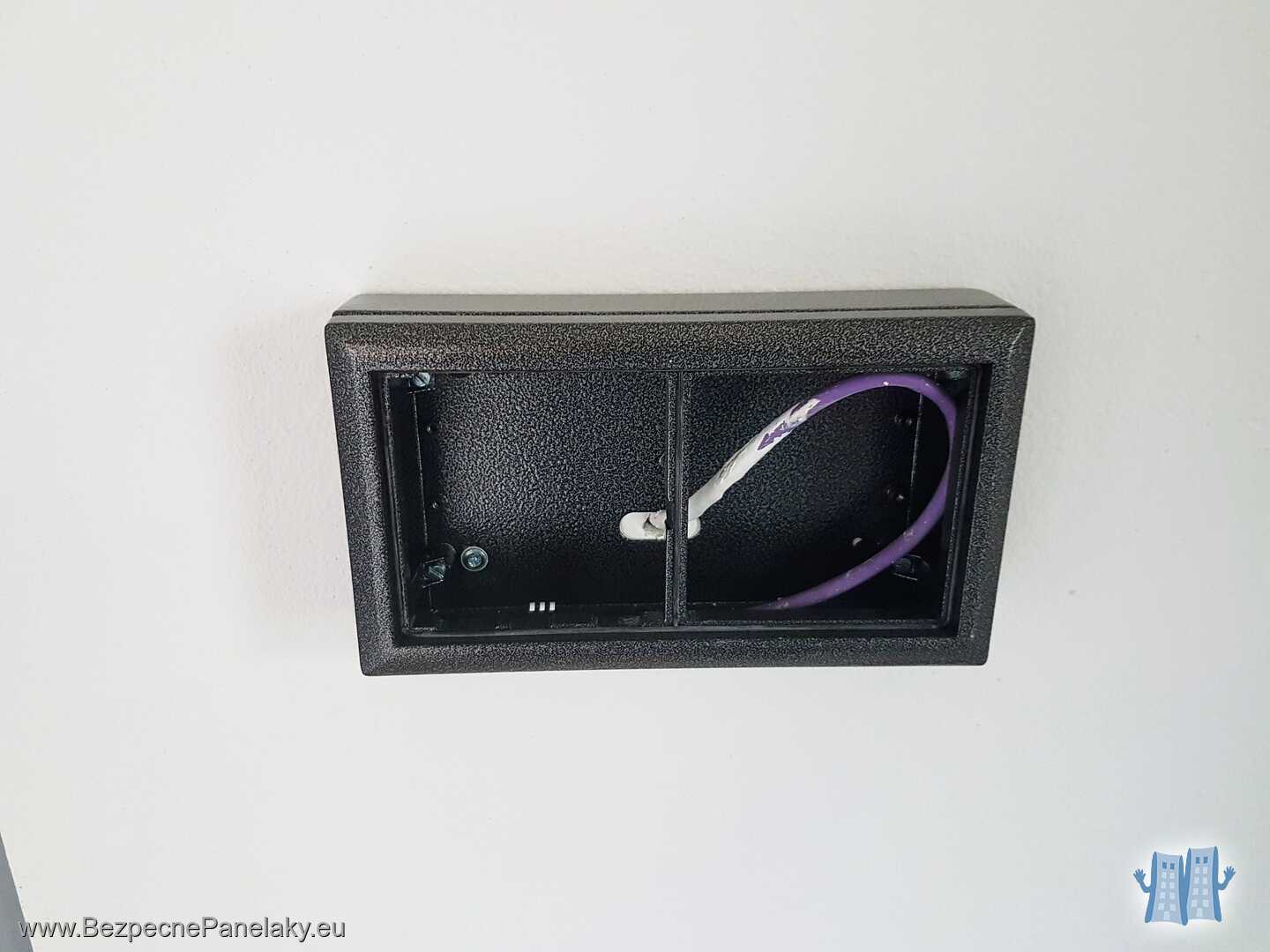

Povrchová krabica s rámom pripravená pre tablo DDS

1. Povrchová krabica s rámom pripravená pre tablo DDS

Krabica s rámom na doplnenie DDS

2. Krabica s rámom na doplnenie DDS

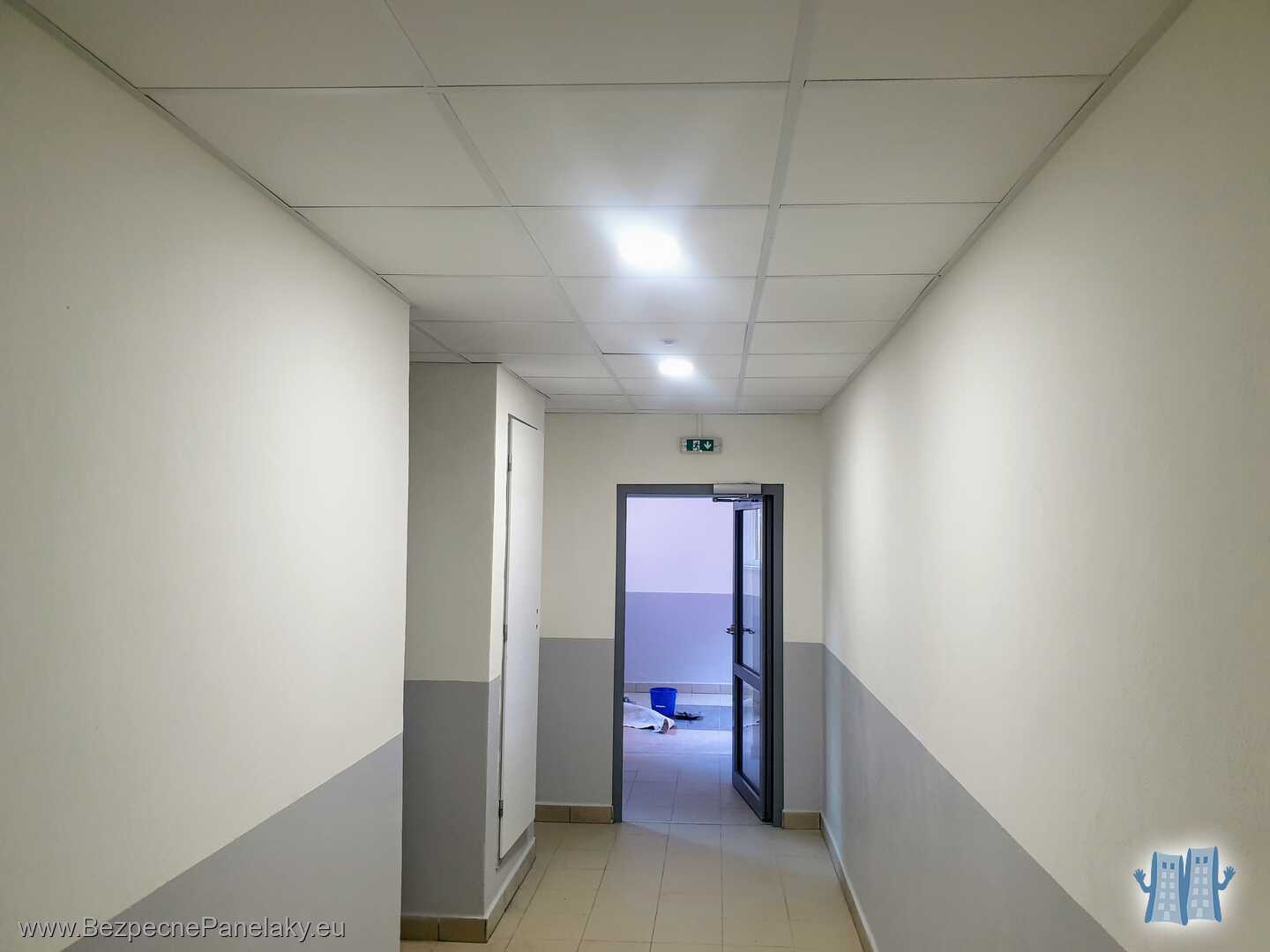

Chodba k bytom s vymenenými dverami. Dvere sa po novom dajú otvoriť z bytov po vyzvonení zo zvončekového tabla.

3. Chodba k bytom s vymenenými dverami. Dvere sa po novom dajú otvoriť z bytov po vyzvonení zo zvončekového tabla.

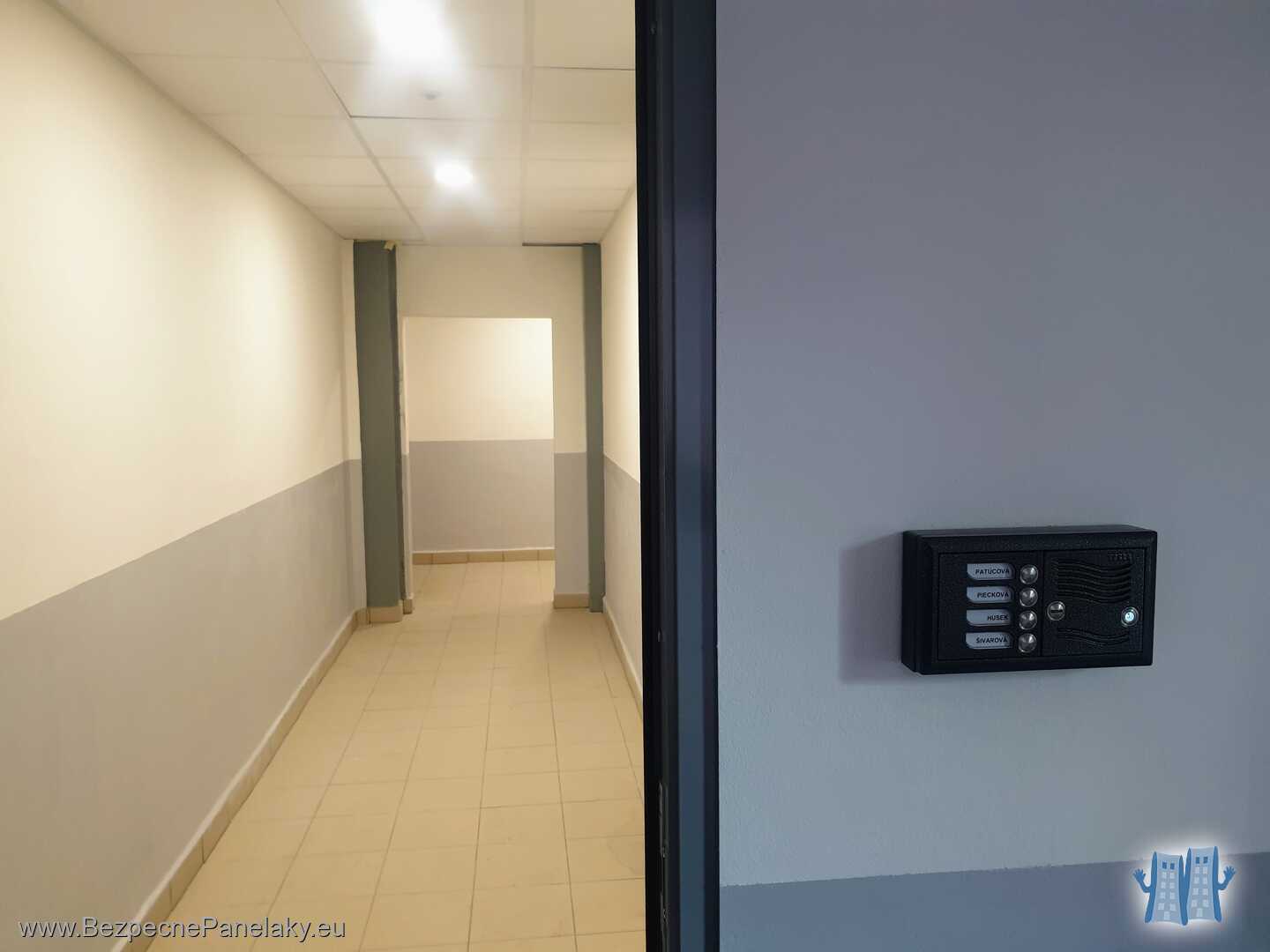

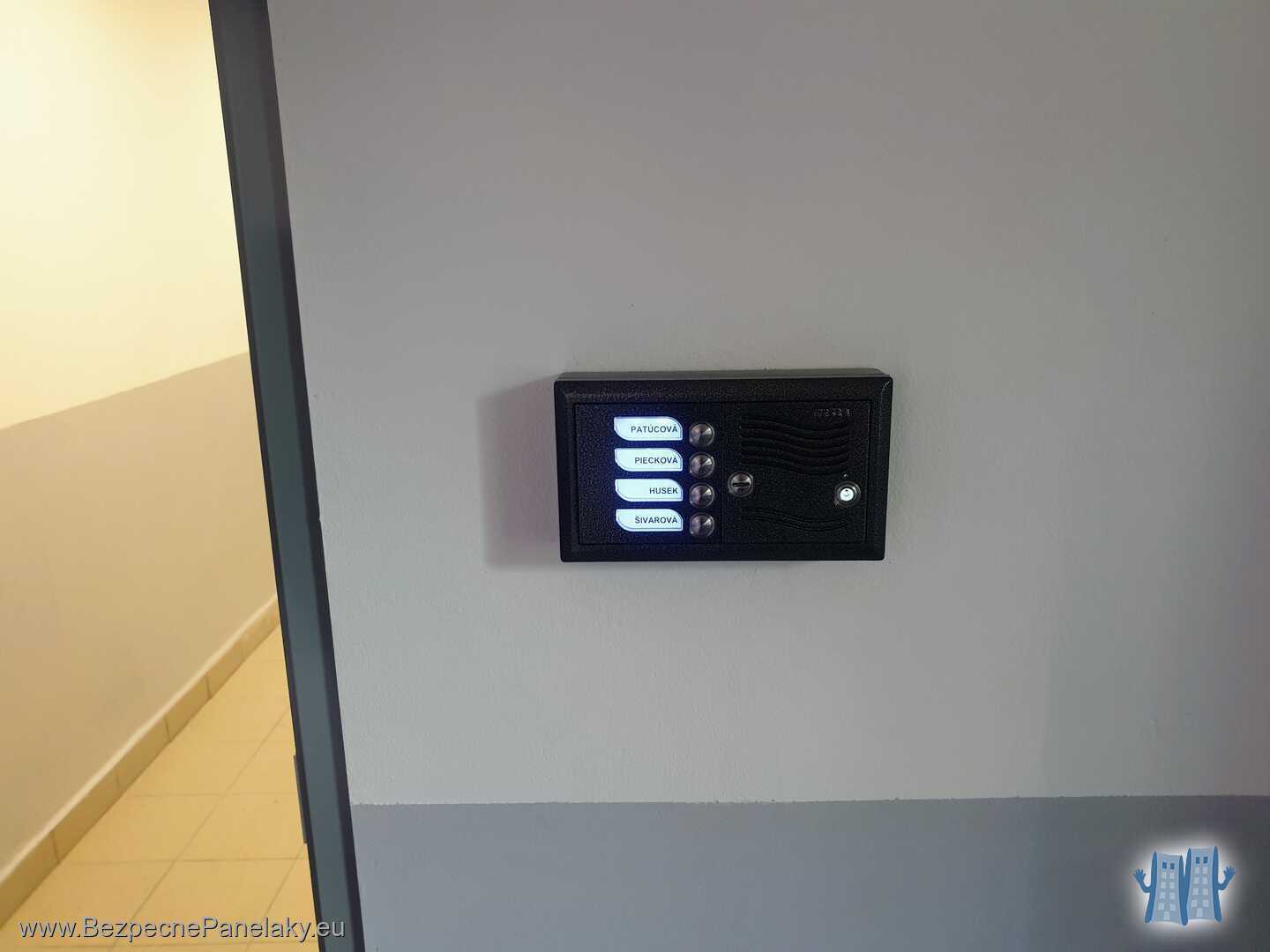

DDS Karát s menami vlastníkov 4 bytov na príslušnej chodbe

4. DDS Karát s menami vlastníkov 4 bytov na príslušnej chodbe

Umiestnenie vrátnika

5. Umiestnenie vrátnika

Bytové prívody

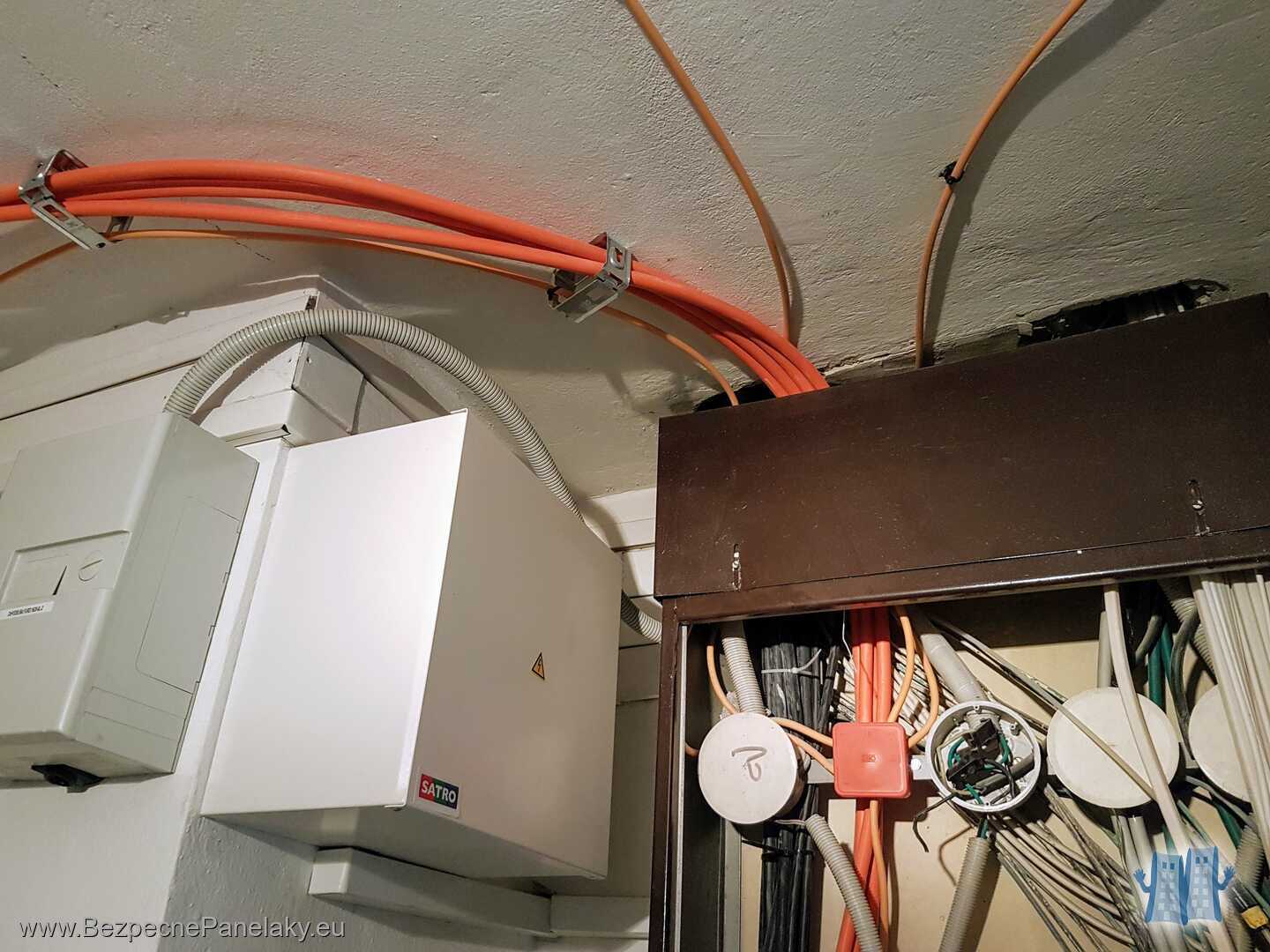

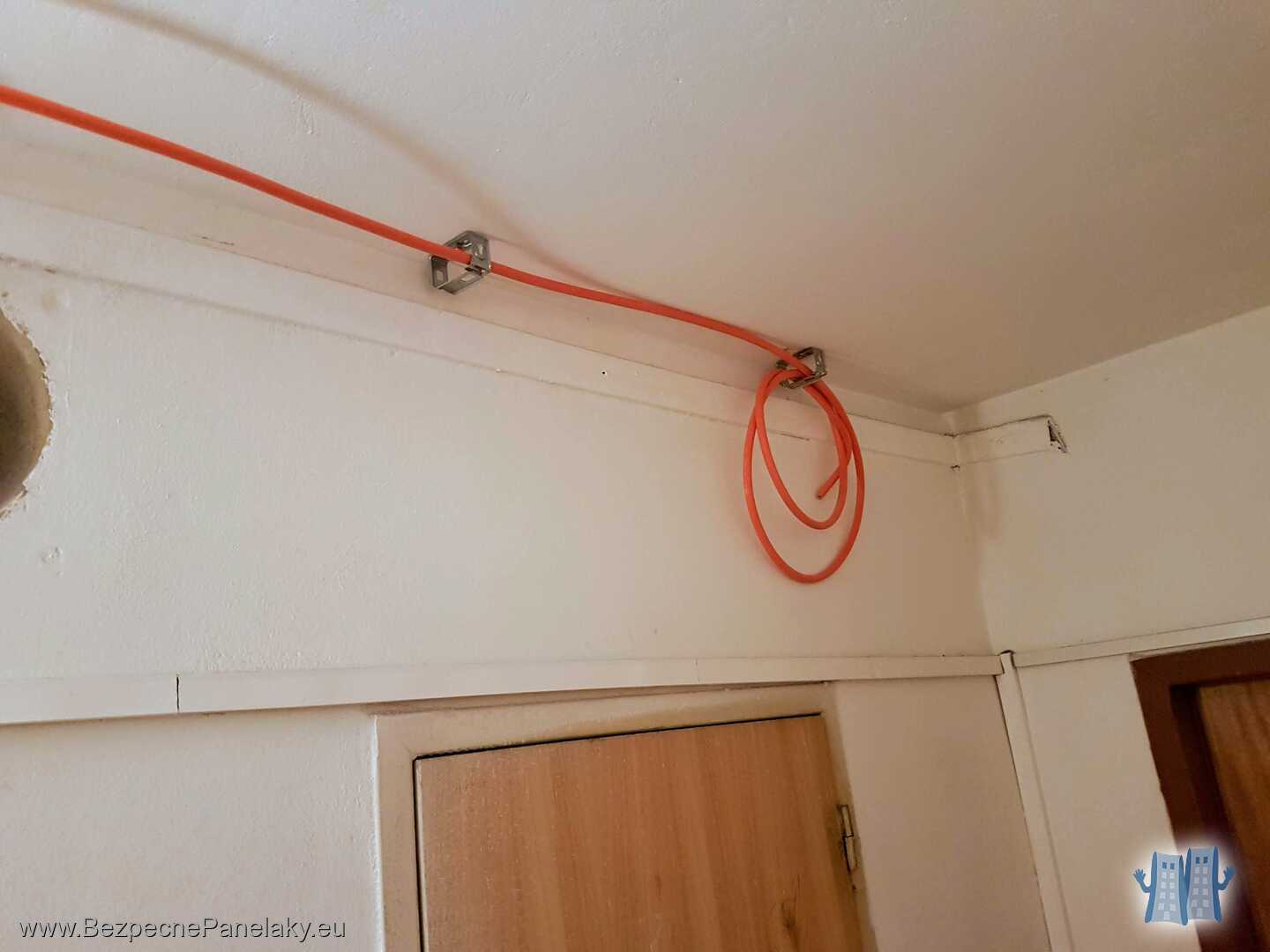

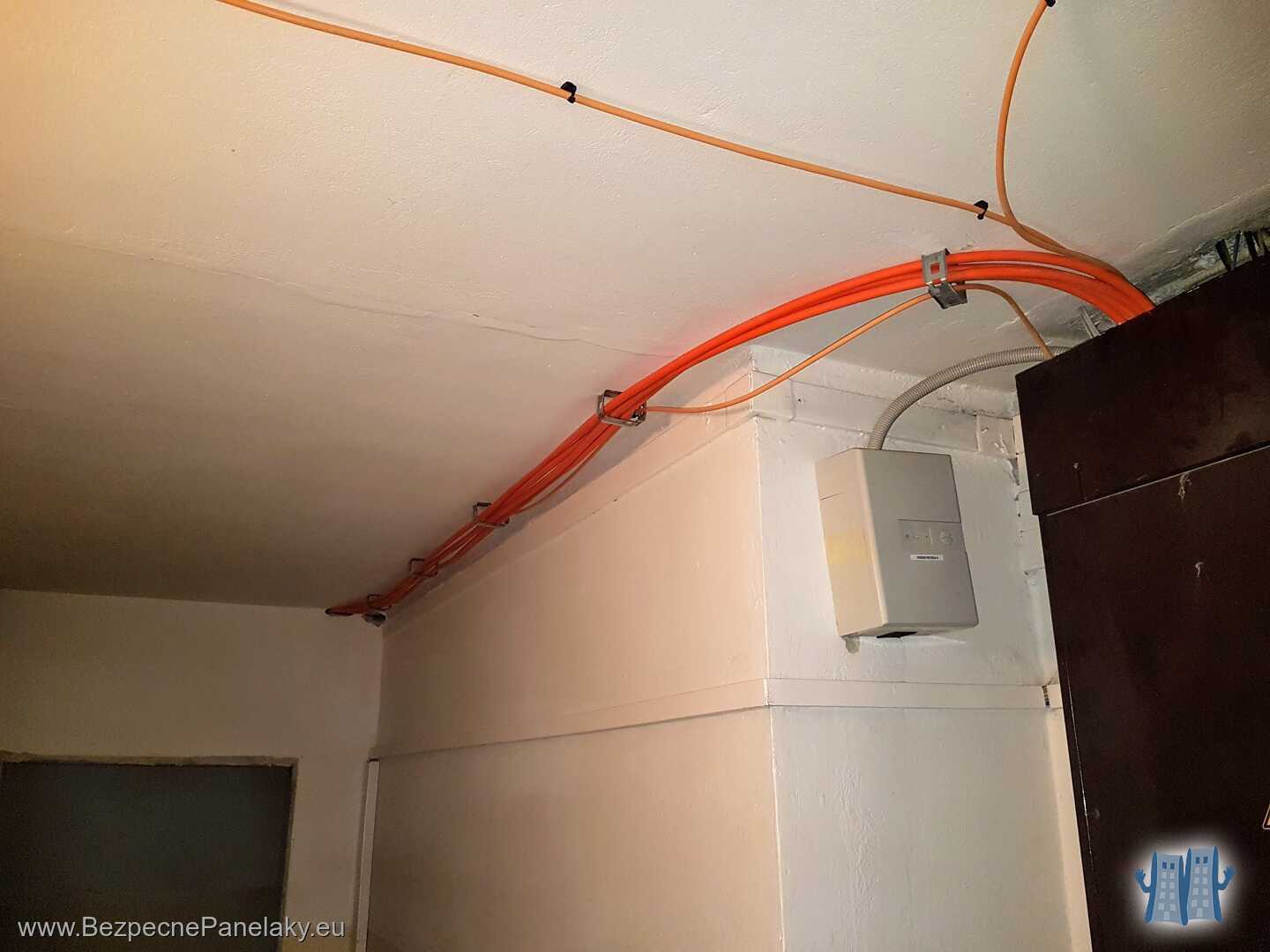

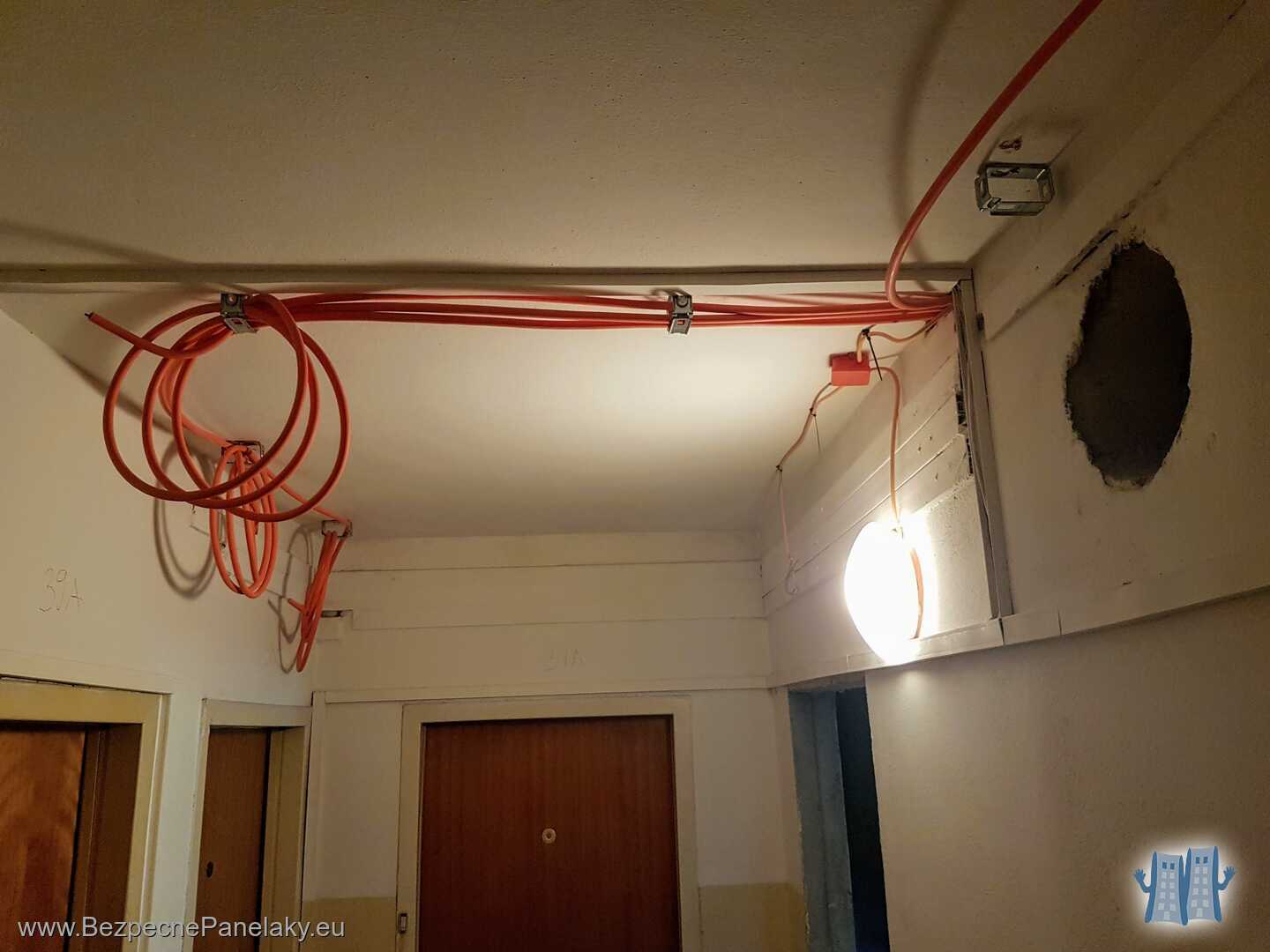

Naťahané nové bezhalogénové prívody pre byty

1. Naťahané nové bezhalogénové prívody pre byty

Prívody pre byty sa budú zapájať nakoniec

2. Prívody pre byty sa budú zapájať nakoniec

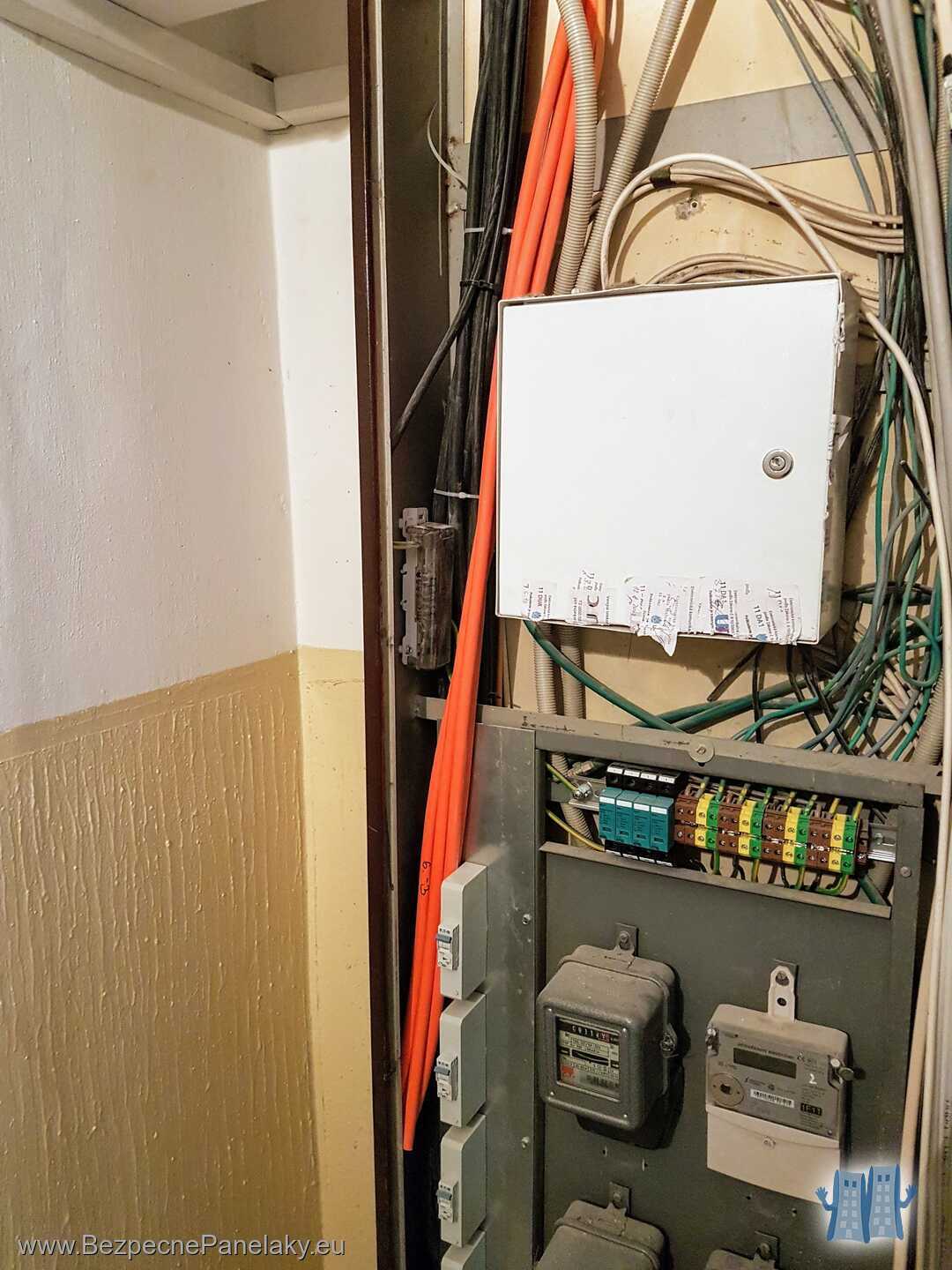

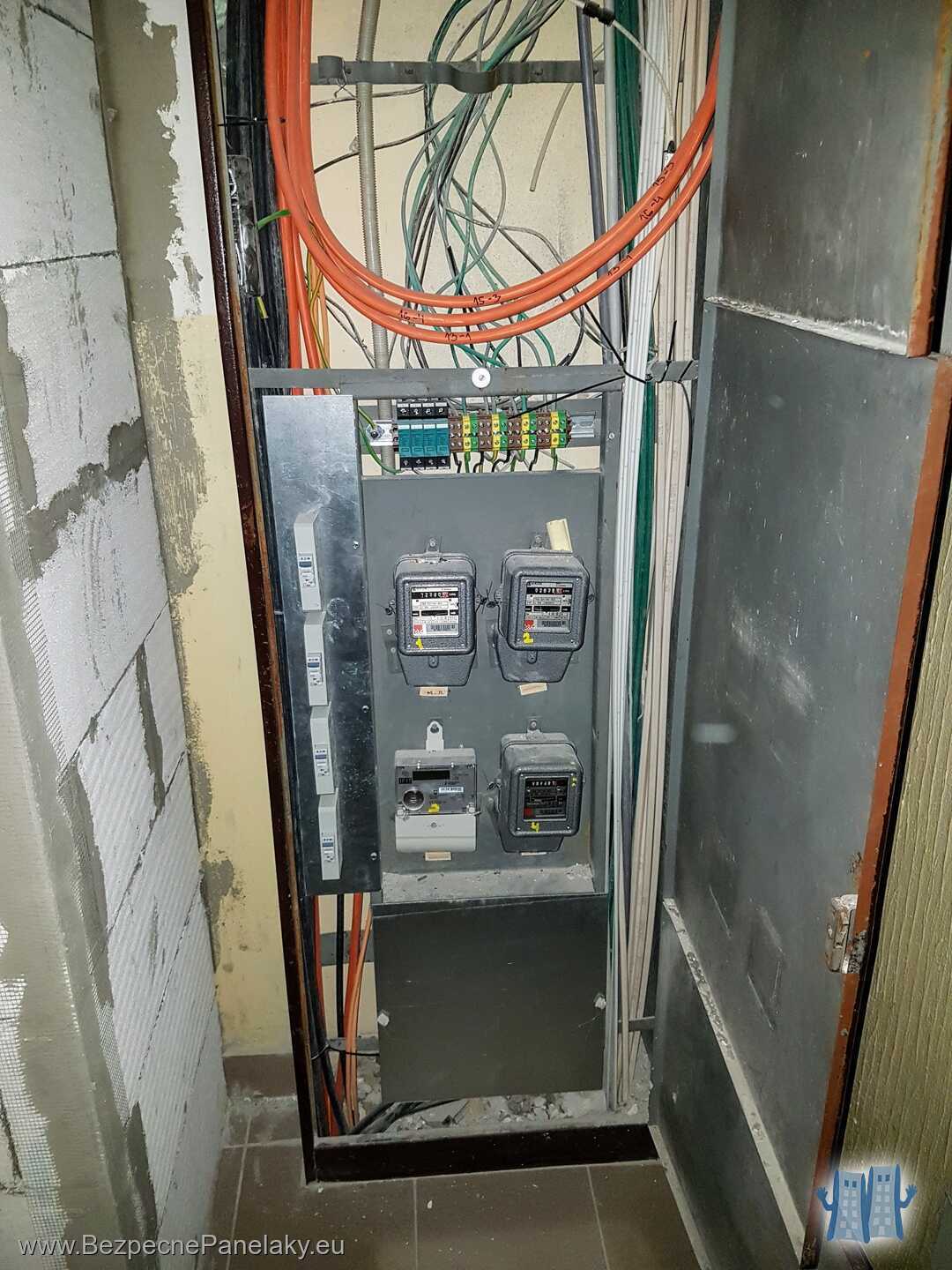

Bytové prívody vychádzajúce z JOP

3. Bytové prívody vychádzajúce z JOP

Zdvojené bytové svorky slúžia na odbočenie pre prepäťové ochrany a tiež na pripojenie bytových prívodov (oranžové káble sú nové bytové prívody čakajúce na pripojenie)

4. Zdvojené bytové svorky slúžia na odbočenie pre prepäťové ochrany a tiež na pripojenie bytových prívodov (oranžové káble sú nové bytové prívody čakajúce na pripojenie)

Zaústenie bytových prívodov do JOP

5. Zaústenie bytových prívodov do JOP

Bytové prívody sú pripravené a čakajú na zapojenie

6. Bytové prívody sú pripravené a čakajú na zapojenie

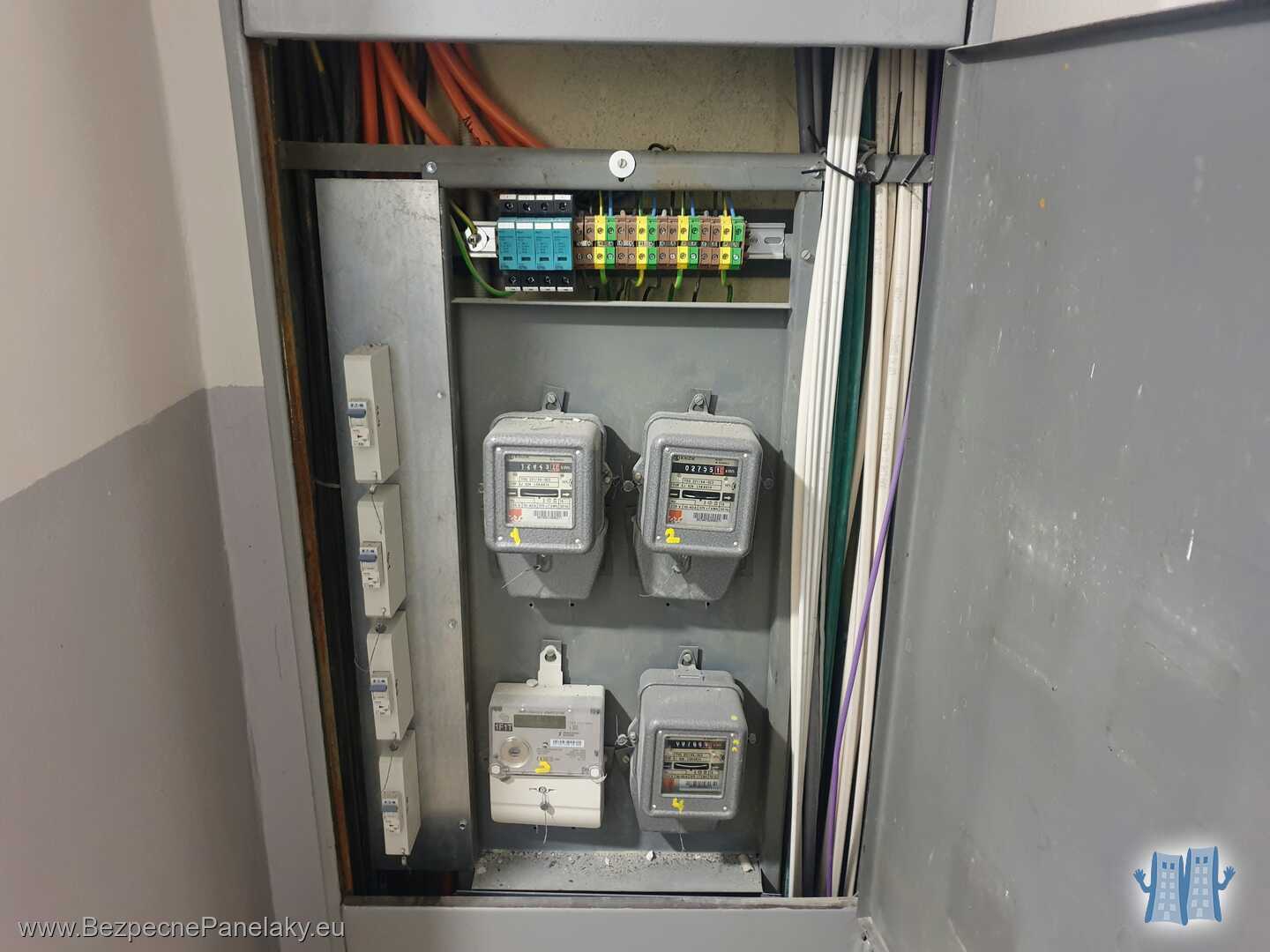

Zapojené prívody do bytov v radových svorkách. Na opačnom konci sú zapojené v bytových rozvádzačoch.

7. Zapojené prívody do bytov v radových svorkách. Na opačnom konci sú zapojené v bytových rozvádzačoch.

Výťahové prívody

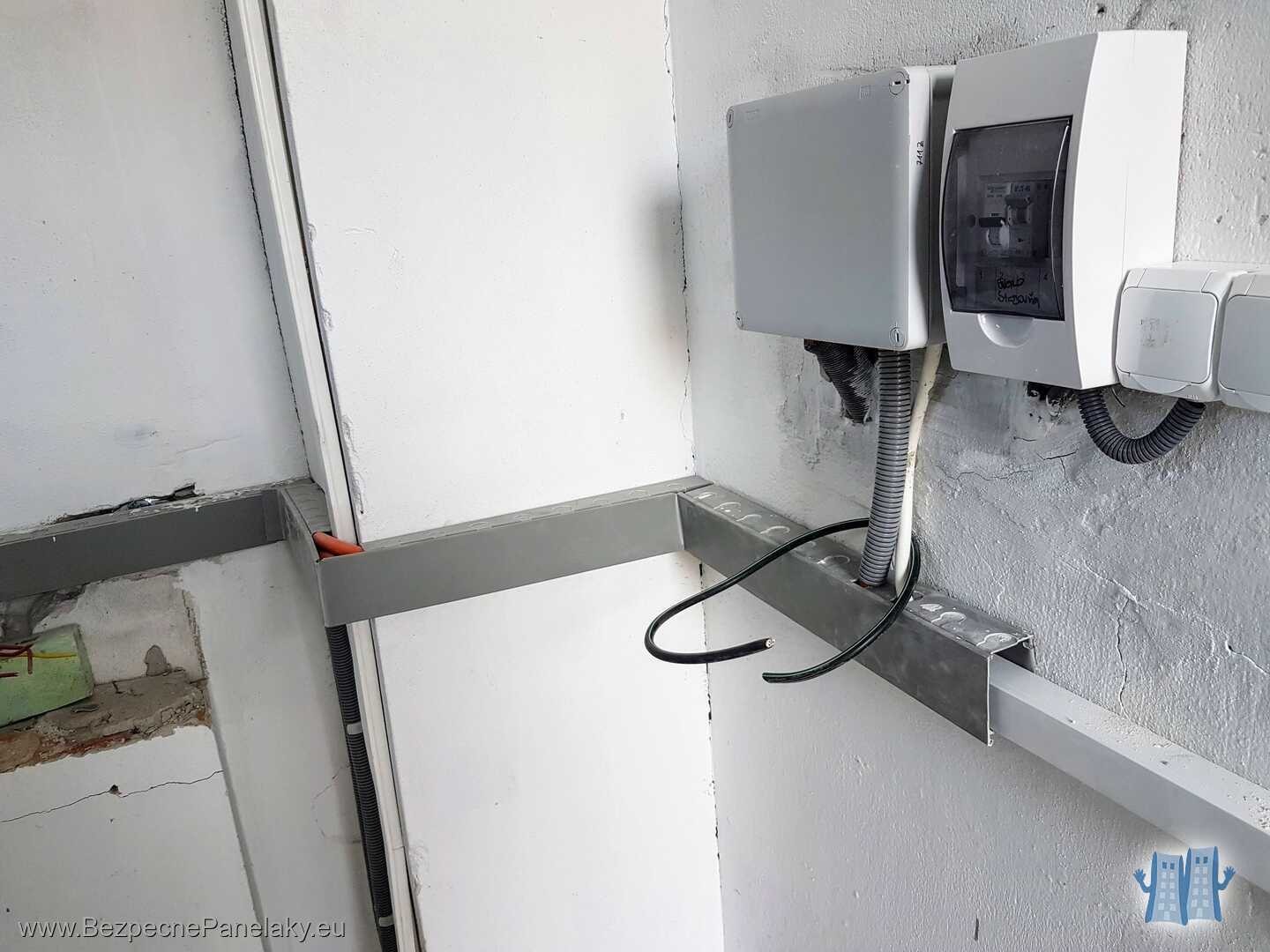

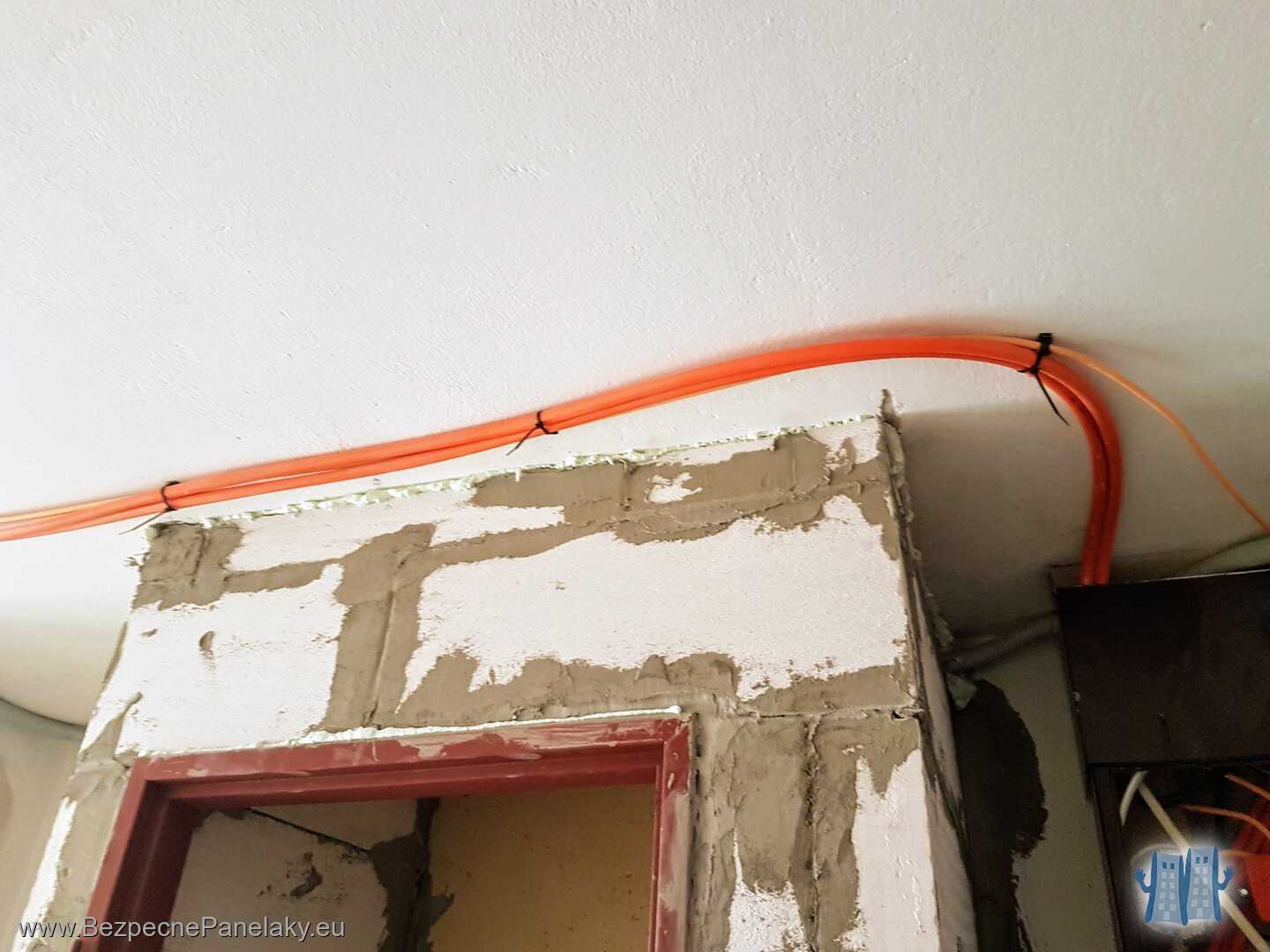

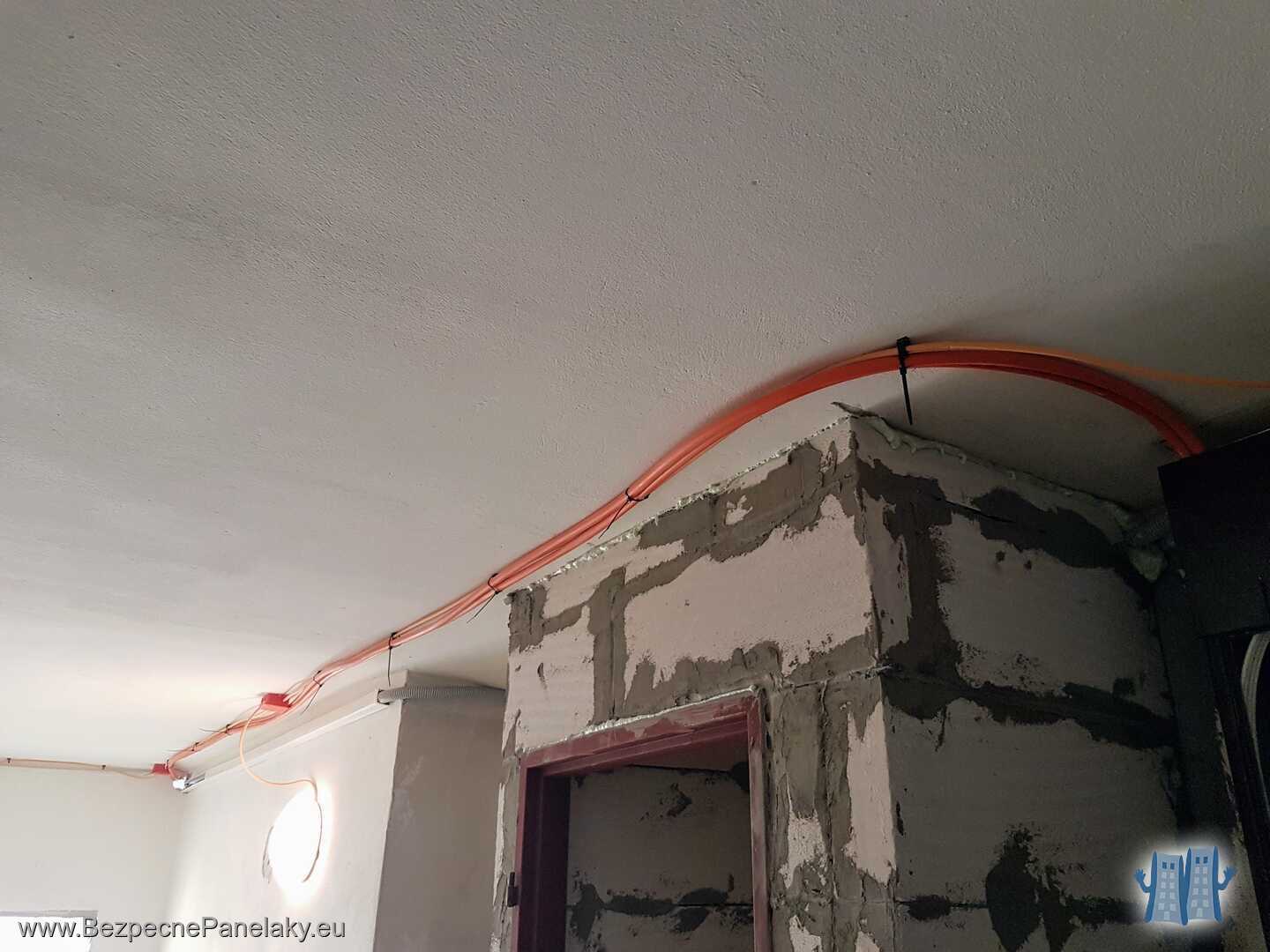

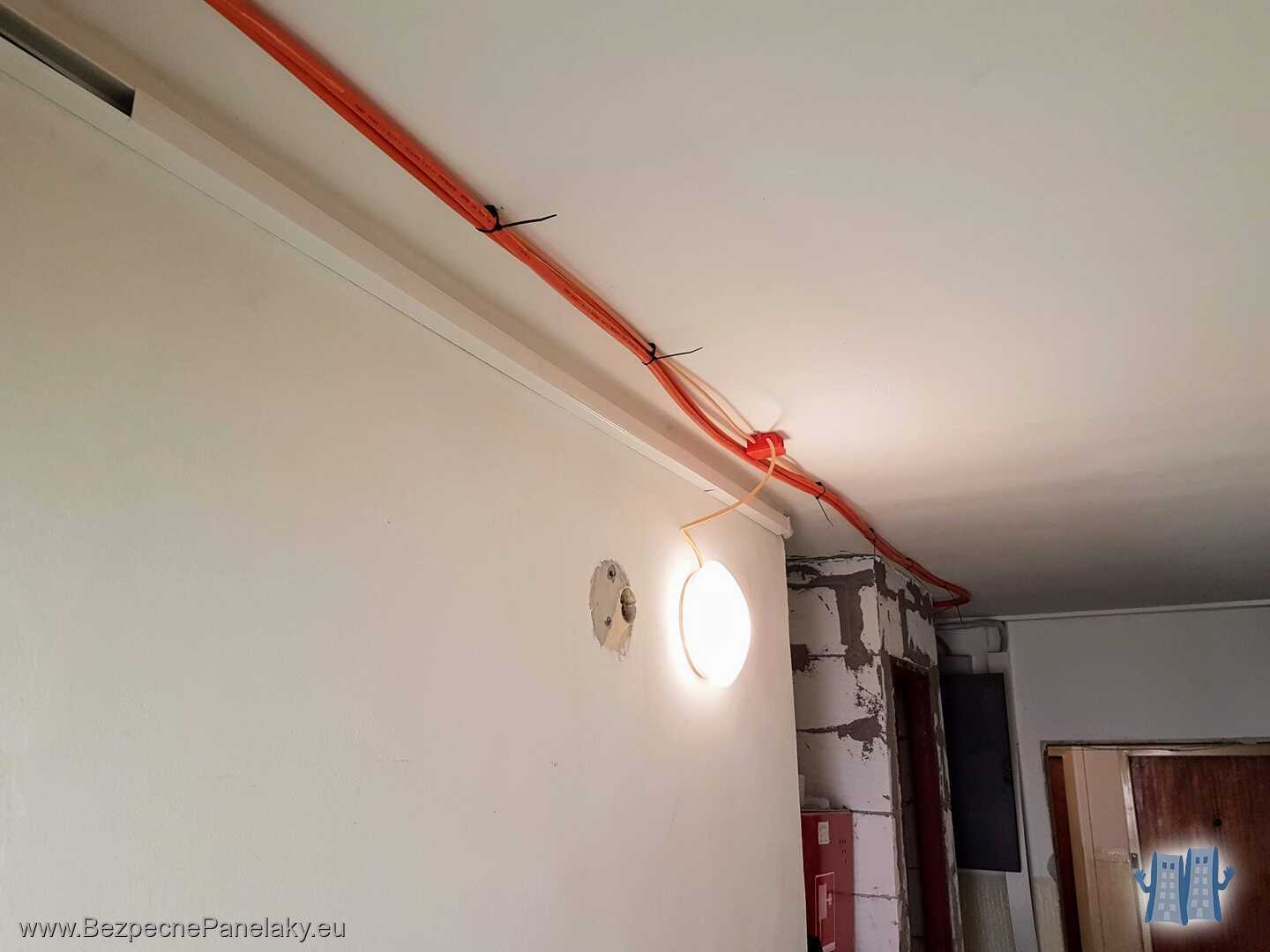

Na 10. poschodí sme museli výťahovými káblami prejsť do strojovne na streche

1. Na 10. poschodí sme museli výťahovými káblami prejsť do strojovne na streche

Použili sme bezhalogénové káble s funkčnou odolnosťou pri požiari

2. Použili sme bezhalogénové káble s funkčnou odolnosťou pri požiari

Káble budú nakoniec prekryté zníženými kazetovým stropom

3. Káble budú nakoniec prekryté zníženými kazetovým stropom

V strojovni sú káble ukončené vo výťahárskej krabici

4. V strojovni sú káble ukončené vo výťahárskej krabici
