Realizované služby
| 1. | Projekt | 7/2017 | |
| 2. | Elektromerové rozvádzače - starý spôsob | 12/2017-2/2018 | |
| 3. | Hlavné domové vedenie | 12/2017-2/2018 | |
| 4. | Prepäťové ochrany + pospojovanie | 12/2017-2/2018 | |
| 5. | Rozvádzače spoločných priestorov - starý spôsob | 12/2017-2/2018 | |
| 6. | Výťahové prívody | 12/2017-2/2018 | |
| 7. | Núdzové osvetlenie | 12/2017-2/2018 |
Popis
Na prelome rokov 2017 a 2018 sme zrekonštruovali elektrorozvody bytového domu na Bilíkovej 10-14 v Bratislave.
Rekonštrukcia pozostávala z výmeny HDV, vykáblovania RE, inštalácie prepäťových ochrán a pospojovania, prívodov pre výťahy, prezbrojenia RSP a núdzového osvetlenia.
Fotogalérie
Bytový dom
1. Bytový dom Bilíkova 10,12,14 v Bratislave
2. Bytový dom Bilíkova 10,12,14 v Dúbravke
3. Bytový dom na Bilíkovej 10,12,14 v Bratislave
4. Bytový dom na Bilíkovej 10,12,14 v Dúbravke
Výmena HDV

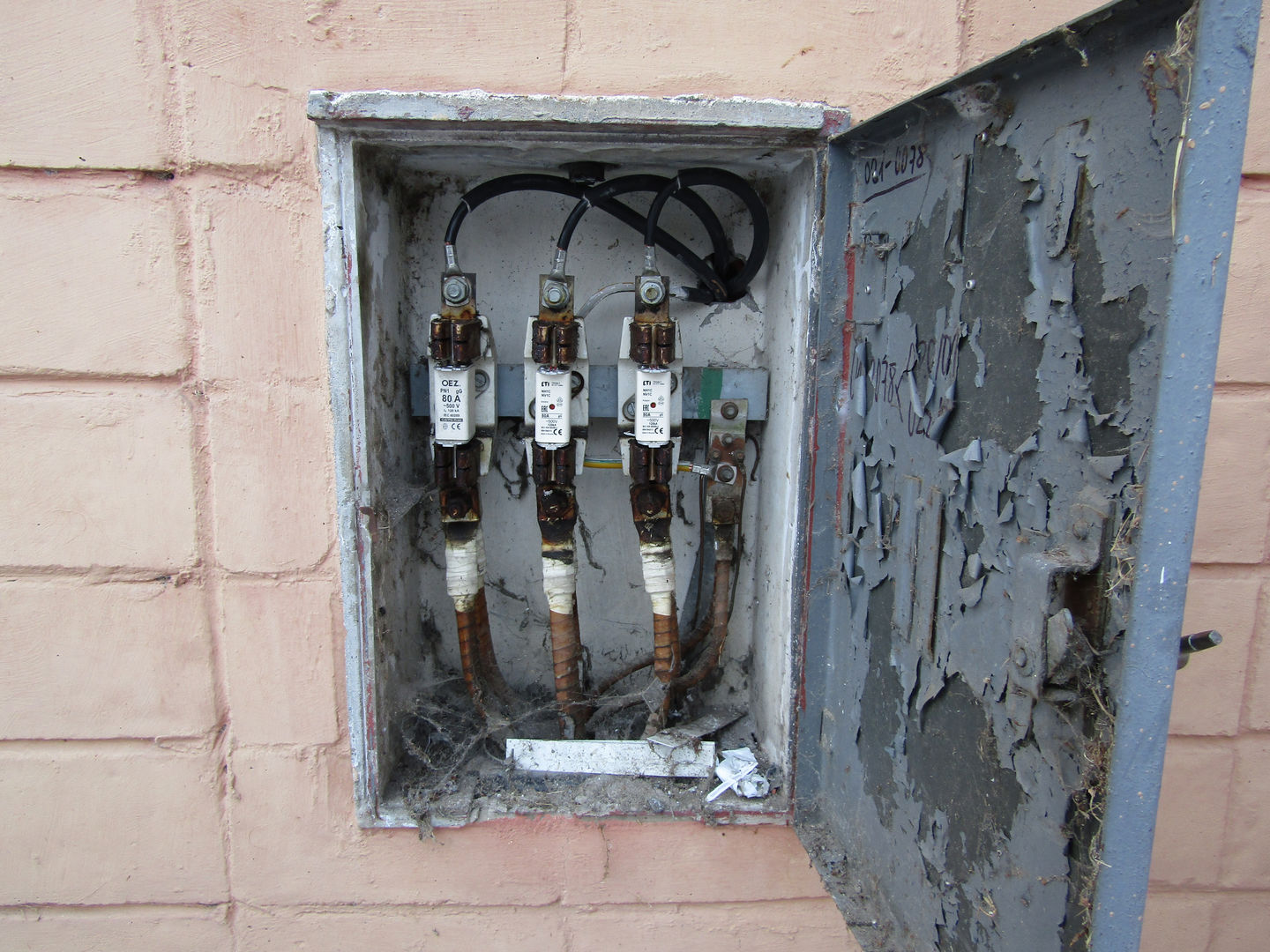

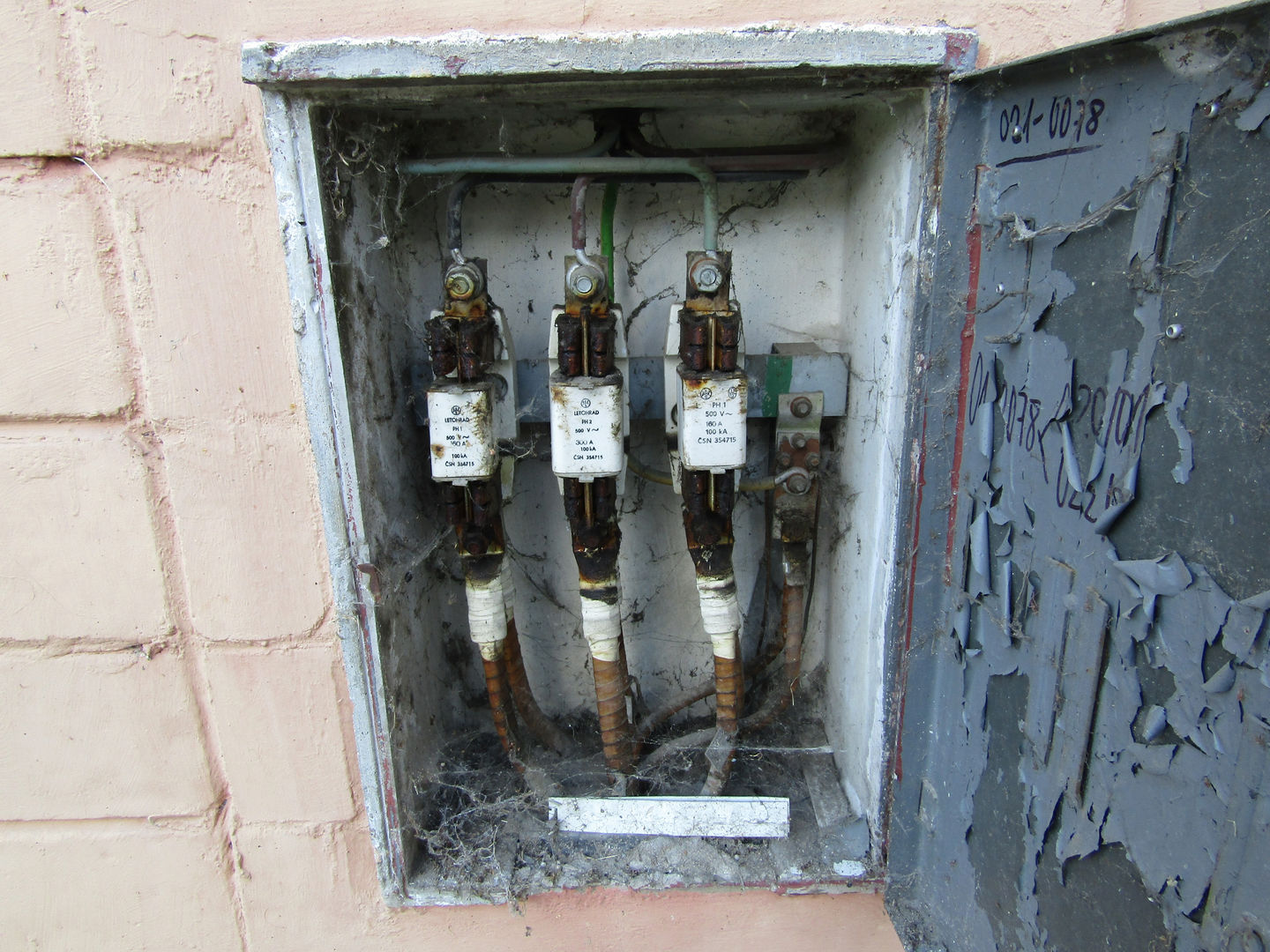

1. Skriňa HDS s nožovými poistkami hodnoty "aké mala - také dala". 300A poistka je už silná káva.

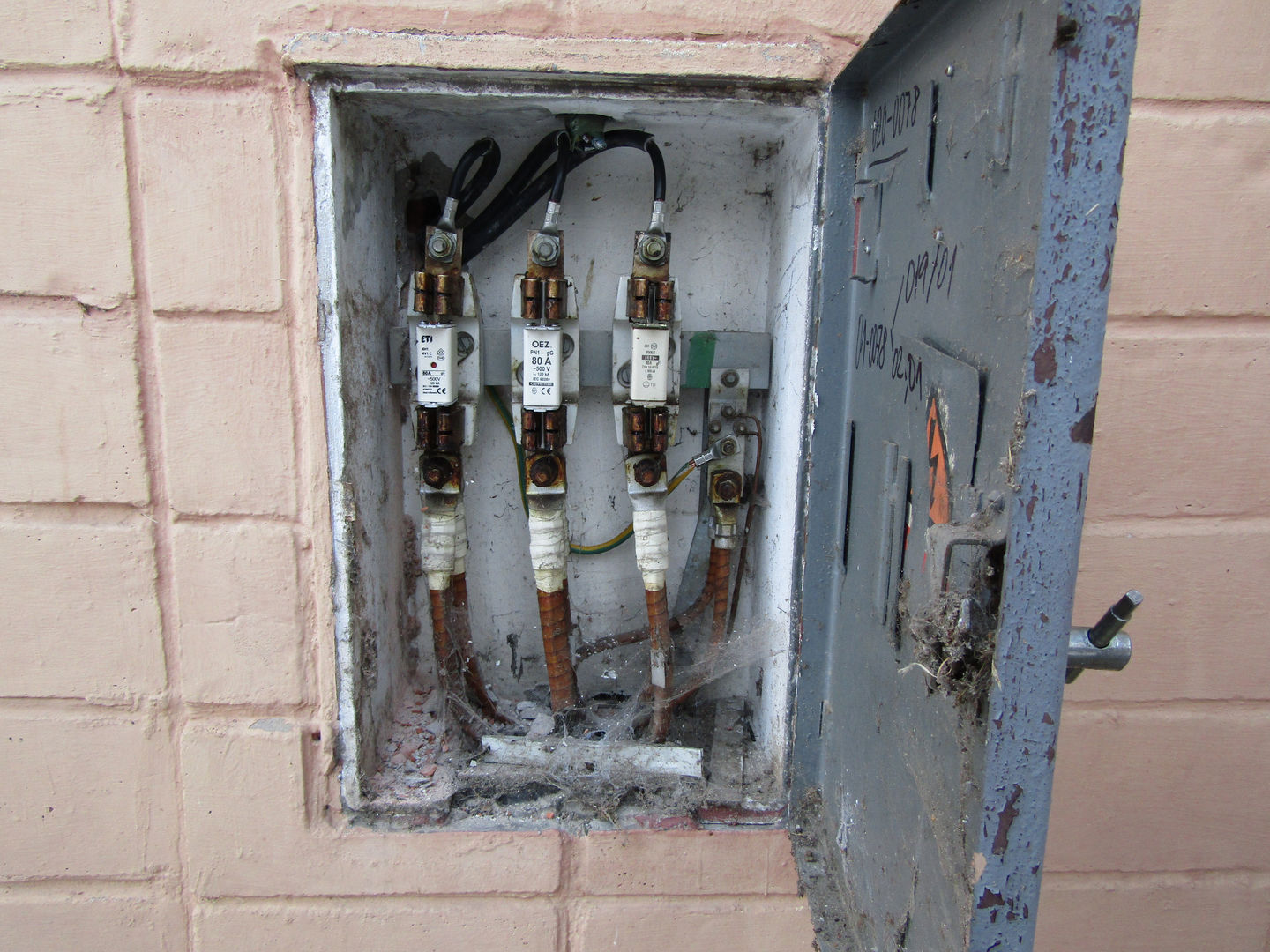

2. B10 - všetky poistky sme vymenili za 80A

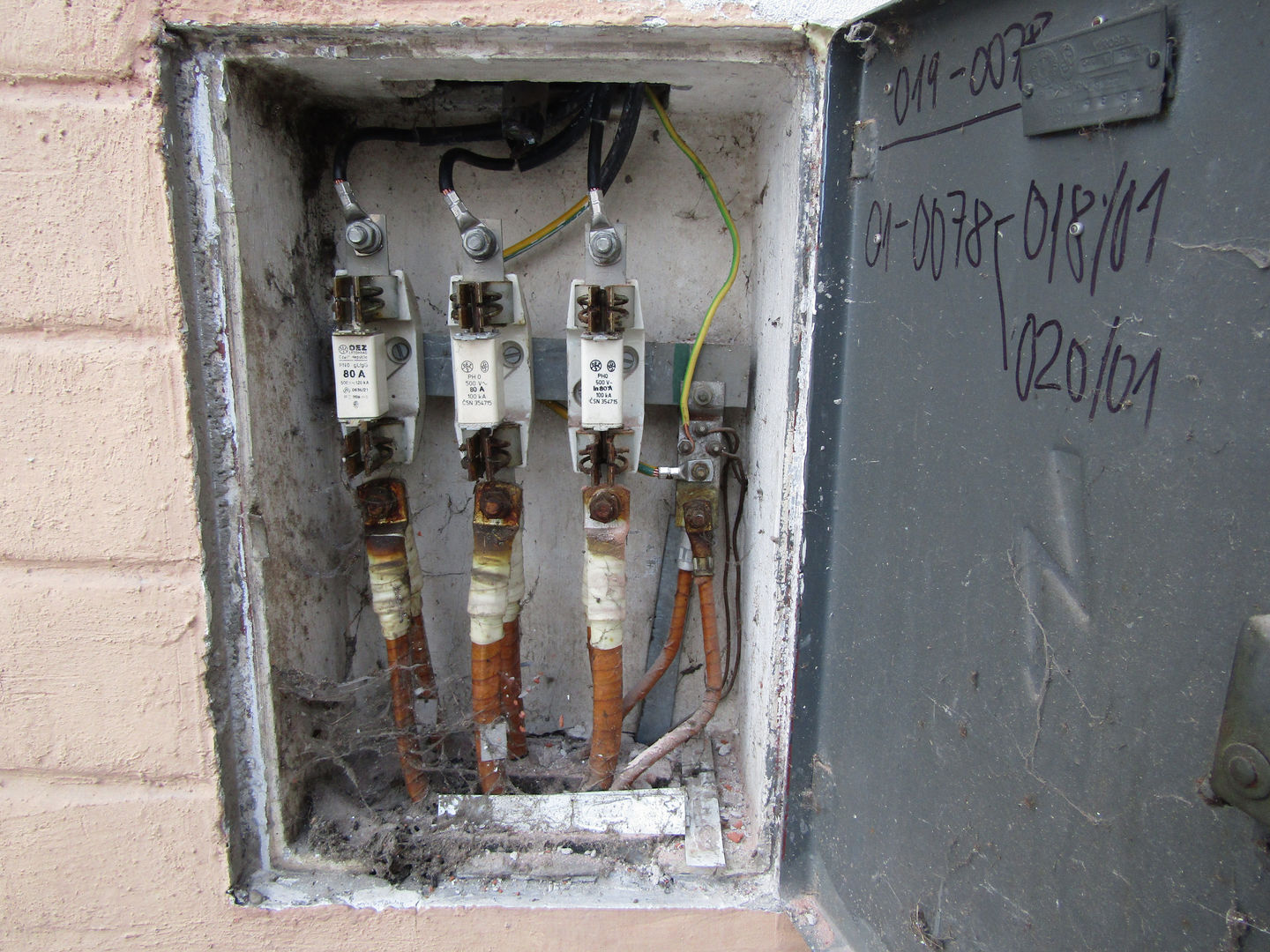

3. B14 - HDS po rekonštrukcii HDV
4. B14 HDS - 4 x N2XH 35, ten CY10 sme my nerobili

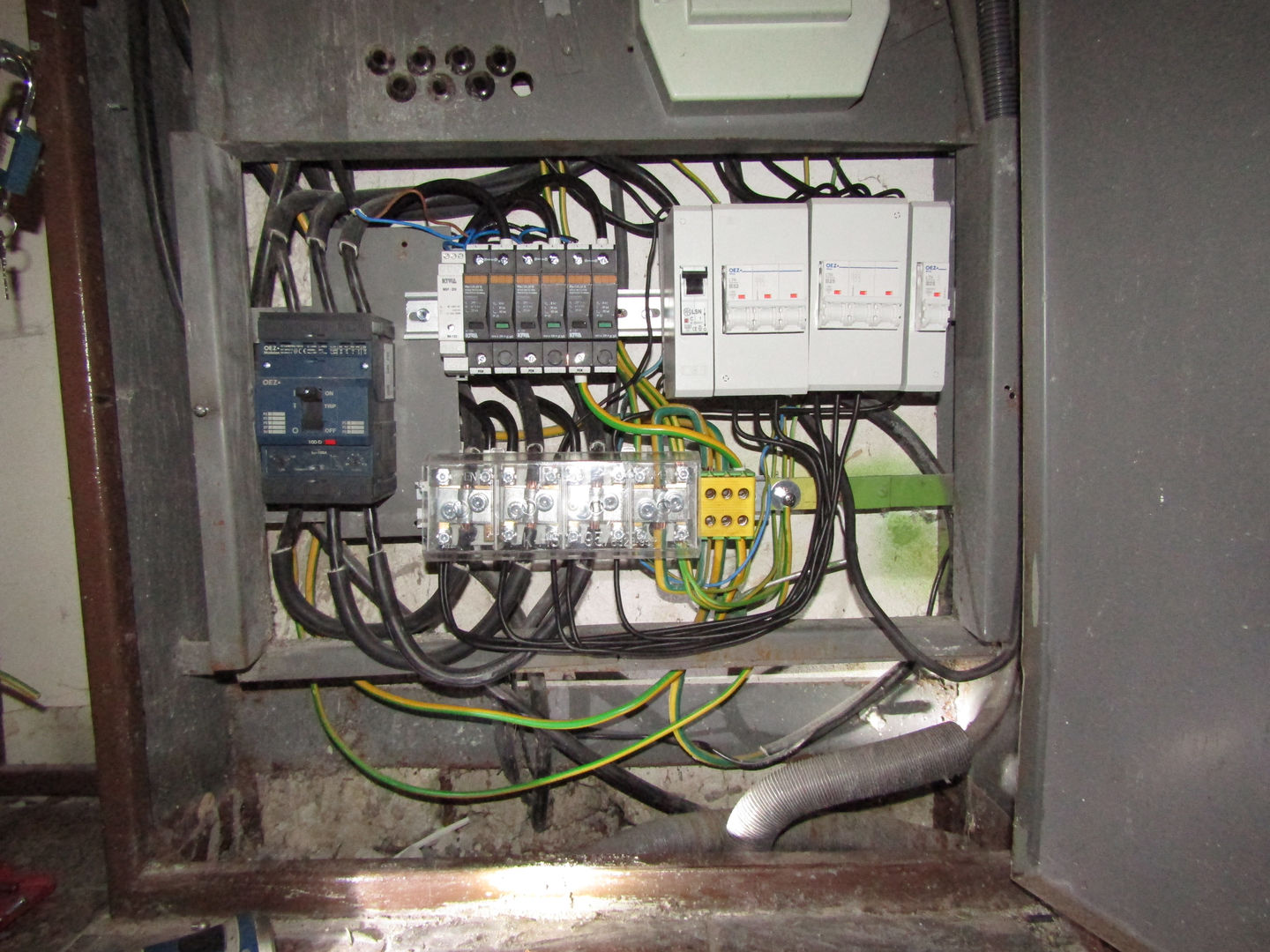

5. B14 odkrytovaná spodná časť rozvádzača - vodorovné HDV konči v hlavnom vypínači (prívod zhora)

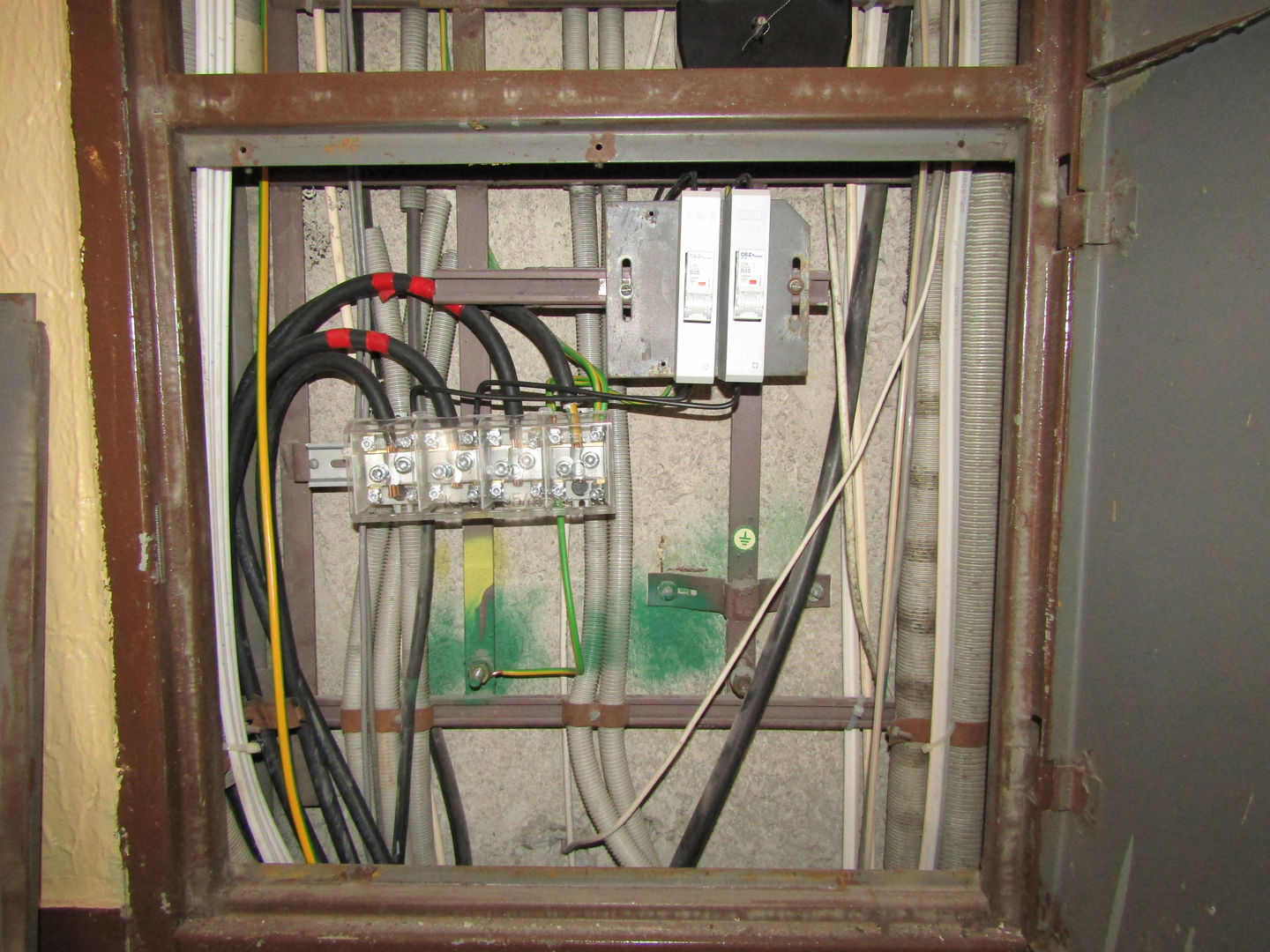

6. B14 - HDV končí v stupačkovej svorkovnici na vrchnom podlaží

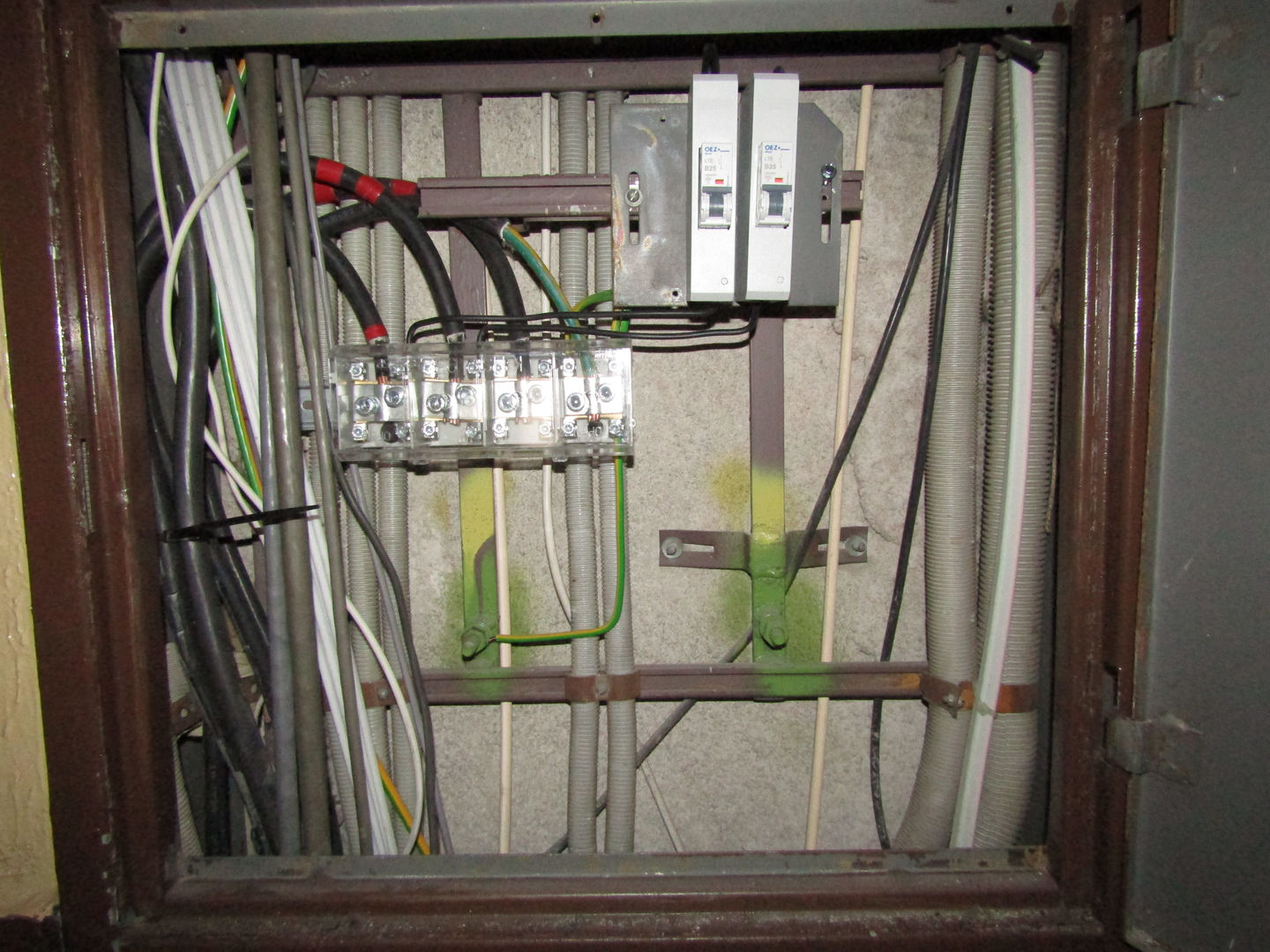

7. B12 - koniec HDV
Prepäťová ochrana a pospojovanie
1. B14 stredné prepäťové ochrany pre výťah, ambulanciu zubára a RSP
2. B14 - v dolnej časti rozvádzača sa nachádza PO triedy 1 a v strednej časti PO triedy 2 pre jednotlivé odberné miesta
3. Hlavná prepäťová ochrana so signalizáciou poruchového stavu
4. B14 - na vrchnom poschodí sa museli umiestniť PO II do hornej časti JOPky
5. B14 horné poschodie - vrch rozvádzača s PO a ekvipotenciálnou prípojnicou
6. B14 - PO na bežnom poschodí - zdvojené svorky pre odbočky k bytom
7. B12 - PO II na prízemí - výťah a RSP
8. B10 - hlavné pospojovanie - plyn, kúrenie a voda
9. B10 - rúry pripojené k hlavnému pospojovaniu
10. B10 - pripojenie rúry k pospojovaniu
Rozvádzače spoločných priestorov
1. B14 - RSP s vymenenými istiacimi prvkami, nulovými svorkovnicami
2. JOP na prízemí - v hornej časti RSP po rekonštrukcii
3. RSP po zakrytovaní
4. Všetky istiace prvky sú označené podľa jednopólovej schémy
5. Prerobený RSP
6. Pre RSP sme vypracovali jednopólové schémy zapojenia a umiesnili ich do rozvádzačov
Elektromerové rozvádzače
1. Všetky elektromery sme zdemontovali a nanovo vykáblovali vodičmi CY4. 6. 8
2. JOP na prízemí - v hornej časti RSP po rekonštrukcii, v strednej vykáblované elektromery so strednými prepäťovými ochranami, v spodnej deón, ističe pred elmermi a hlavná prepäťová ochrana (pod krytom)
3. B12 - prízemie - nanovo vykáblované elektromery
Núdzové osvetlenie

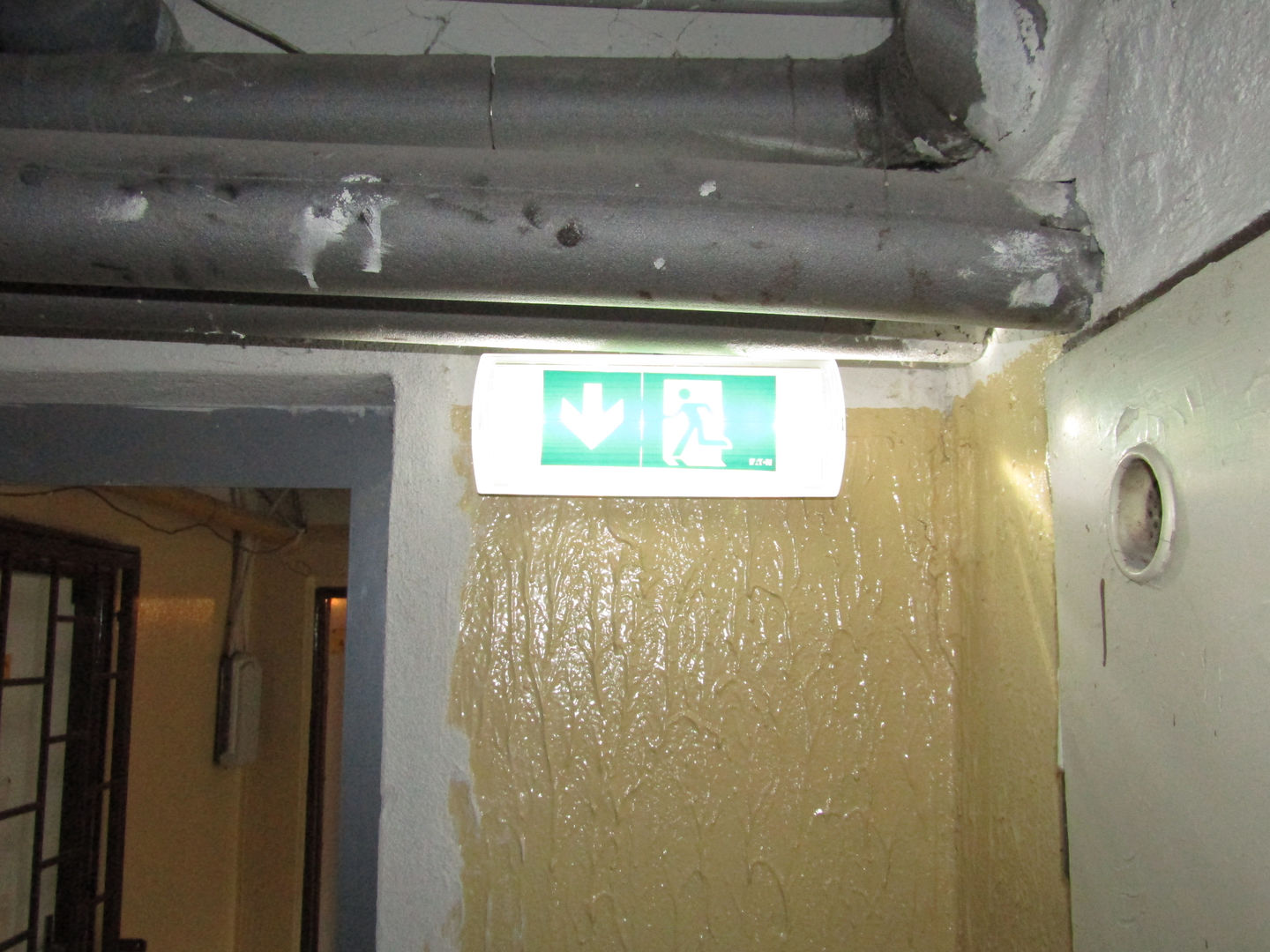

1. Svietidlá LEDUS 8 osvetľujú únikové cesty v prípade výpadku elektrickej energie
2. Svietidlo LEDUS 8 sa dá prepnúť do režimu orientačného osvetlenia
3. V režime orientačného osvetlenia svieti svietidlo nonstop na 10% výkonu (cca 1W)
4. Únikové cesty musia byť osvetlené kvôli evakuácii obyvateľov v prípade požiaru a odpojenia elektriny
5. Svietidlo nad východom z domu
